10.2.4. Разборка и сборка задних дверей

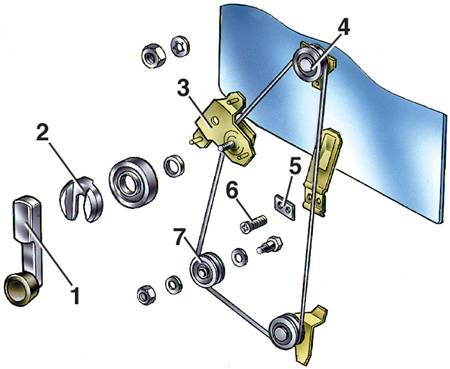

Привод заднего опускного стекла

1 – ручка стеклоподъемника;
2 – облицовка ручки;
3 – механизм стеклоподъемника;
4 – ролик;

5 – прижимная пластина;
6 – винт;
7 – натяжной ролик

Операции по разборке и сборке задних дверей отличаются от операций для передних дверей снятием и установкой неподвижного и опускного стекла.

Опускное стекло задней двери имеет только один кронштейн, на котором двумя винтами 6 с помощью прижимной пластины 5 крепится трос.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вынимайте опускное стекло после снятия неподвижного стекла через верх.

2. Дпя снятия неподвижного стекла сначала опустите опускное стекло и, вывернув верхний винт крепления стойки, выньте его в сборе с резиновыми уплотнителями.

3. При сборке отрегулируйте величину хода опускного стекла.
