4. Двигатель

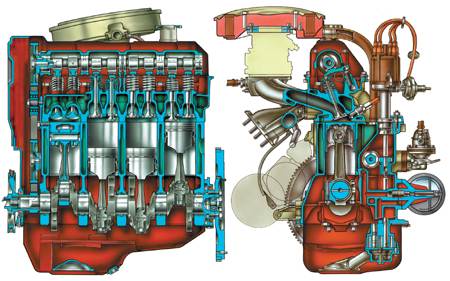

Продольный и поперечный разрез двигателя 2105

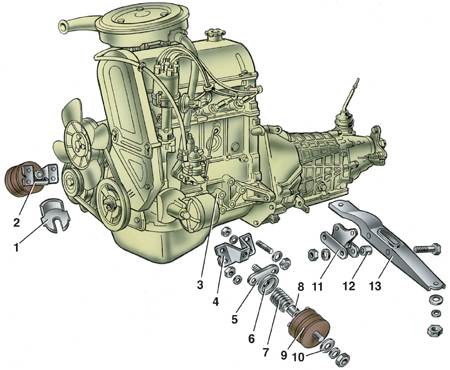

Подвеска двигателя

1 – кожух опоры;
2 – опора передней подвески двигателя;
3 – фланец блока цилиндров;
4 – кронштейн;
5 – промежуточная пластина;
6 – изолирующее пластмассовое кольцо;
7 – пружина опоры;
8 – буфер;
9 – подушка опоры;
10 – шайба;
11 – опора задней подвески двигателя;
12 – дистанционная втулка;
13 – поперечина задней подвески двигателя

На автомобилях устанавливается 4-цилиндровый карбюраторный двигатель (см. рис. Продольный и поперечный разрез двигателя 2105) с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала.

В зависимости от модели или модификации автомобиля могут устанавливаться двигатели трех типов:

 – 2105 – с рабочим объемом 1,3 л. До 1994 г. это был основной двигатель для автомобилей ВАЗ-2105 и ВАЗ-2104;
 – 2101 – с рабочим объемом 1,2 л. От двигателя 2105 отличается уменьшенным на 3 мм диаметром цилиндров. Поэтому у него другой блок цилиндров и шатунно-поршневая группа;
 – 2103 – с рабочим объемом 1,45 л. С 1994 г. в основном этот двигатель устанавливается на автомобили ВАЗ-2105 и ВАЗ-2104. От указанных выше двигателей он отличается увеличенным на 14 мм ходом поршня. Поэтому, имеет другие блок цилиндров, коленчатый вал и другие детали цепного привода механизма газораспределения. Диаметр цилиндров такой же, как у двигателя 2101. Кроме того, на нем устанавливается карбюратор с другими тарировочными данными, предназначенный для двигателей с рабочим объемом 1,5 л.

В настоящем разделе описыватеся ремонт двигателя 2105.

Особенности ремонта двигателей 2101 и 2103 изложены в подразделе 11.1.

Двигатель в сборе со сцеплением и коробкой передач устанавливается на автомобиле на трех эластичных опорах (см. рис. Подвеска двигателя). Опоры воспринимают как массу двигателя, так и нагрузки, возникающие от вибрации двигателя, от инерции двигателя при трогании автомобиля с места, разгоне и торможении. Двумя передними опорами двигатель крепится к поперечине передней подвески автомобиля, а задней – к поперечине задней подвески двигателя.
