5. Трансмиссия

Сцепление в сборе

1 – штуцер для прокачки;
2 – нажимная пружина сцепления;
3 – ступенчатая заклепка нажимной пружины;
4 – нажимной диск;
5 – ведомый диск;
6 – маховик;
7 – картер сцепления;
8 – болт крепления кожуха сцепления к маховику;
9 – первичный вал коробки передач;
10 – муфта подшипника выключения сцепления;
11 – вилка выключения сцепления;
12 – шаровая опора вилки выключения сцепления;
13 – подшипник выключения сцепления;
14 – упорный фланец нажимной пружины;
15 – чехол вилки выключения сцепления;
16 – пружина вилки;
17 – опорное кольцо нажимной пружины;
18 – кожух сцепления;
19 – толкатель вилки выключения сцепления;
20 – регулировочная гайка;
21 – контргайка;
22 – защитный колпачок;
23 – цилиндр привода выключения сцепления (рабочий цилиндр);
24 – оттяжная пружина вилки;
25 – скоба оттяжной пружины

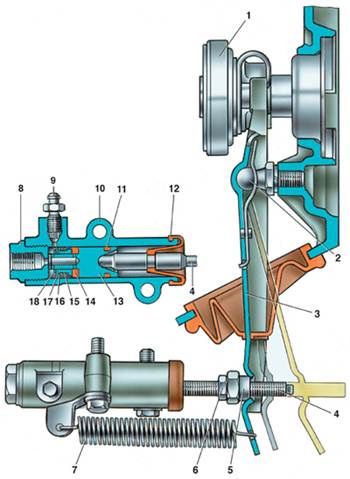

Рабочий цилиндр и вилка выключения сцепления

1 – подшипник выключения сцепления;
2 – шаровая опора;
3 – вилка выключения сцепления;
4 – толкатель;
5 – регулировочная гайка;
6 – контргайка;
7 – оттяжная пружина;
8 – пробка корпуса;
9 – штуцер для прокачки;
10 – корпус цилиндра;
11 – уплотнительное кольцо;
12 – защитный колпачок;
13 – поршень;
14 – уплотнитель;
15 – тарелка;
16 – пружина;
17 – опорная шайба;
18 – стопорное кольцо

На автомобиле установлено однодисковое, сухое, постояннозамкнутое сцепление с центральной нажимной пружиной и гасителем крутильных колебаний на ведомом диске.

Ведущая часть сцепления – неразборный узел, включает в себя кожух 18 (см. рис. Сцепление в сборе) сцепления, нажимной диск 4 и диафрагменную нажимную пружину 2. Кожух сцепления крепится к маховику 6 установочными штифтами и болтами 8. Нажимной диск 4 соединен с кожухом 18 тремя парами стальных пластин, каждая из которых одним концом приклепана к кожуху, а другим – к нажимному диску. Через фиксаторы нажимный диск соединяется с наружной кромкой диафрагменной пружины 2, которая опирается на два кольца 17 круглого сечения, неподвижно закрепленных на кожухе ступенчатыми заклепками 3.

Ведомый диск 5 – стальной, имеет прорези, которые делят его на двенадцать секторов, отогнутых в разные стороны. К секторам диска, независимо друг от друга, крепятся заклепками фрикционные накладки. Для гашения крутильных колебаний ведомый диск соединен со ступицей при помощи гасителя крутильных колебаний (демпфера).

Привод выключения сцепления гидравлический. Он состоит из главного цилиндра 1 (см. рис. Педаль и главный цилиндр привода сцепления), цилиндра выключения сцепления 10 (см. рис. Рабочий цилиндр и вилка выключения сцепления), вилки 3 и подшипника 1 выключения сцепления, резервного бачка и педали сцепления с сервопружиной. Бачок и цилиндры привода соединены между собой трубопроводами.
