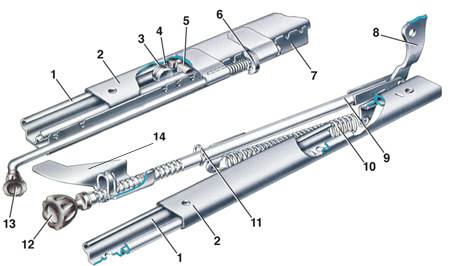

10.6.2. Разборка и сборка механизмов регулировки передних сиденийМеханизмы регулировок переднего сиденья
1 – направляющие салазок;
2 – ползуны салазок;
3 – ролик;
4 – резиновое кольцо ролика;
5 – ограничитель;
6 – защелка салазок;
7 – фиксатор внутренней направляющей салазок;
8 – усилитель спинки; |
9 – тяга;
10 – пружина;
11 – шплинт;
12 – винтовая тяга с рукояткой механизма наклона спинки;
13 – рукоятка механизма передвижения салазок;
14 – кронштейн винтовой тяги |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Разборку механизмов выполняйте на снятых
сиденьях. |
| 2. Сдвиньте ползуны 2 салазок по направляющим
1, выньте ролики 3 и ограничитель 5. |
| 3. Отсоедините пружину 10 от тяги и выбейте
палец, соединяющий тягу с усилителем спинки сиденья. |
| 4. Снимите шплинт 11 и выверните винтовую тягу
с рукояткой 12. |
|
Сборка
Сборку механизмов производите в обратном порядке.
|
