8.3.3.5. Проверка диодов выпрямительного блока

Исправный диод пропускает ток только в одном направлении. Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из диодов выпрямительного блока необходимо заменять целиком выпрямительный блок.

—9. Схемы для проверки диодов выпрямительного блока

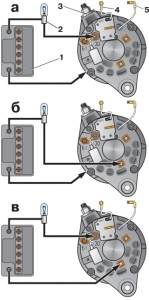

Рис. 8–9. Схемы для проверки диодов выпрямительного блока: а — проверка одновременно "положительных" и "отрицательных" диодов; б — проверка "отрицательных" диодов; в — проверка "положительных" диодов; 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; 4 — вывод "Б" регулятора напряжения; 5 — провод общего вывода дополнительных диодов

Короткое замыкание диодов выпрямительного блока можно проверить, не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи, как показано на рис. 8–9.

        ПРИМЕЧАНИЕ
С целью упрощения крепления деталей выпрямителя три диода имеют на корпусе "плюс" выпрямленного напряжения. Это диоды "положительные", и они запрессованы в одну пластину выпрямительного блока. Другие три диода — "отрицательные", имеют на корпусе "минус" выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока или в крышку генератора.


—4. Генератор 37.3701

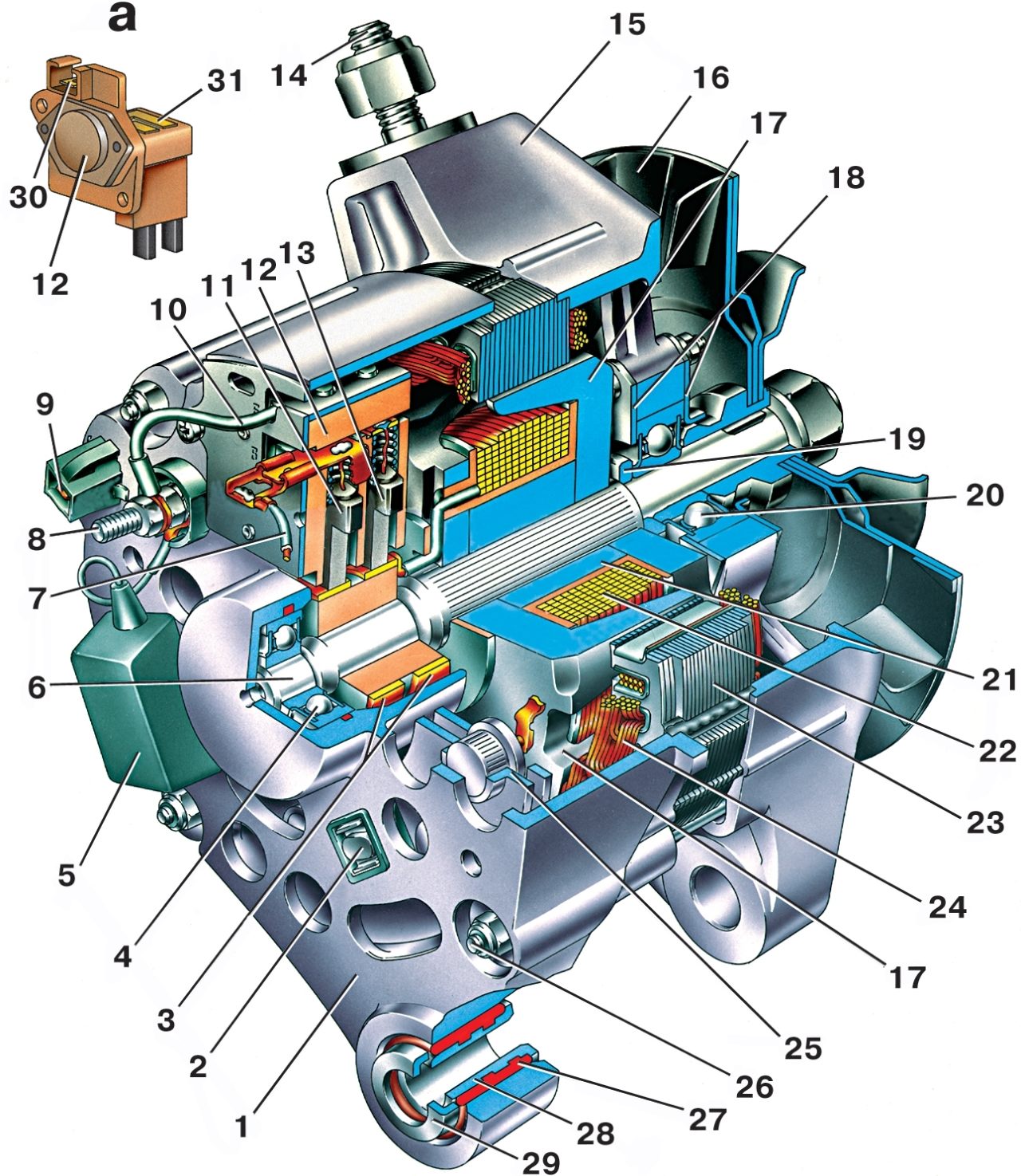

Рис. 8–4. Генератор 37.3701: а — регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим "30" генератора для подключения потребителей; 9 — штекер "61" генератора (общий вывод дополнительных диодов); 10 — провод вывода "Б" регулятора напряжения; 11 — щетка, соединенная с выводом "В" регулятора напряжения; 12 — регулятор напряжения; 13 — щетка, соединенная с выводом "Ш" регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны контактных колец; 16 — крыльчатка вентилятора со шкивом привода генератора; 17 — полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — вывод "В" регулятора напряжения; 31 — щеткодержатель

У генератора 37.3701 перед проверкой надо отсоединить вывод "Б"(4 на рис. 8–9) регулятора напряжения от клеммы "30" генератора и провод 5 от вывода "В" регулятора напряжения. У генераторов с новым регулятором напряжения (см. рис. 8–4, вид "а") вывод "Б" отсутствует и у него надо отсоединять только провод от вывода "В".
Сначала проверьте, нет ли замыкания одновременно в "положительных" и "отрицательных" диодах. Для этого "плюс" батареи через лампу подсоедините к зажиму "30" генератора, а "минус" — к корпусу генератора (рис. 8–9, а). Если лампа горит, то  какие-то из "отрицательных" и "положительных" диодов имеют короткое замыкание.
Короткое замыкание только "отрицательных" диодов можно проверить, соединив "плюс" батареи через лампу с одним из болтов крепления выпрямительного блока, а "минус" — с корпусом генератора (рис. 8–9, б). Горение лампы означает короткое замыкание в одном или нескольких "отрицательных" диодах.
Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.
Для проверки короткого замыкания только в "положительных" диодах "плюс" батареи через лампу соедините с зажимом "30" генератора, а "минус" — с одним из болтов крепления выпрямительного блока (рис. 8–9, в). Горение лампы укажет на короткое замыкание одного или нескольких "положительных" диодов.
Обрыв в диодах без разборки генератора можно обнаружить только косвенно при проверке генератора на стенде по значительному снижению (на 20–30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.
