8.4.2.5. Проверка тягового реле

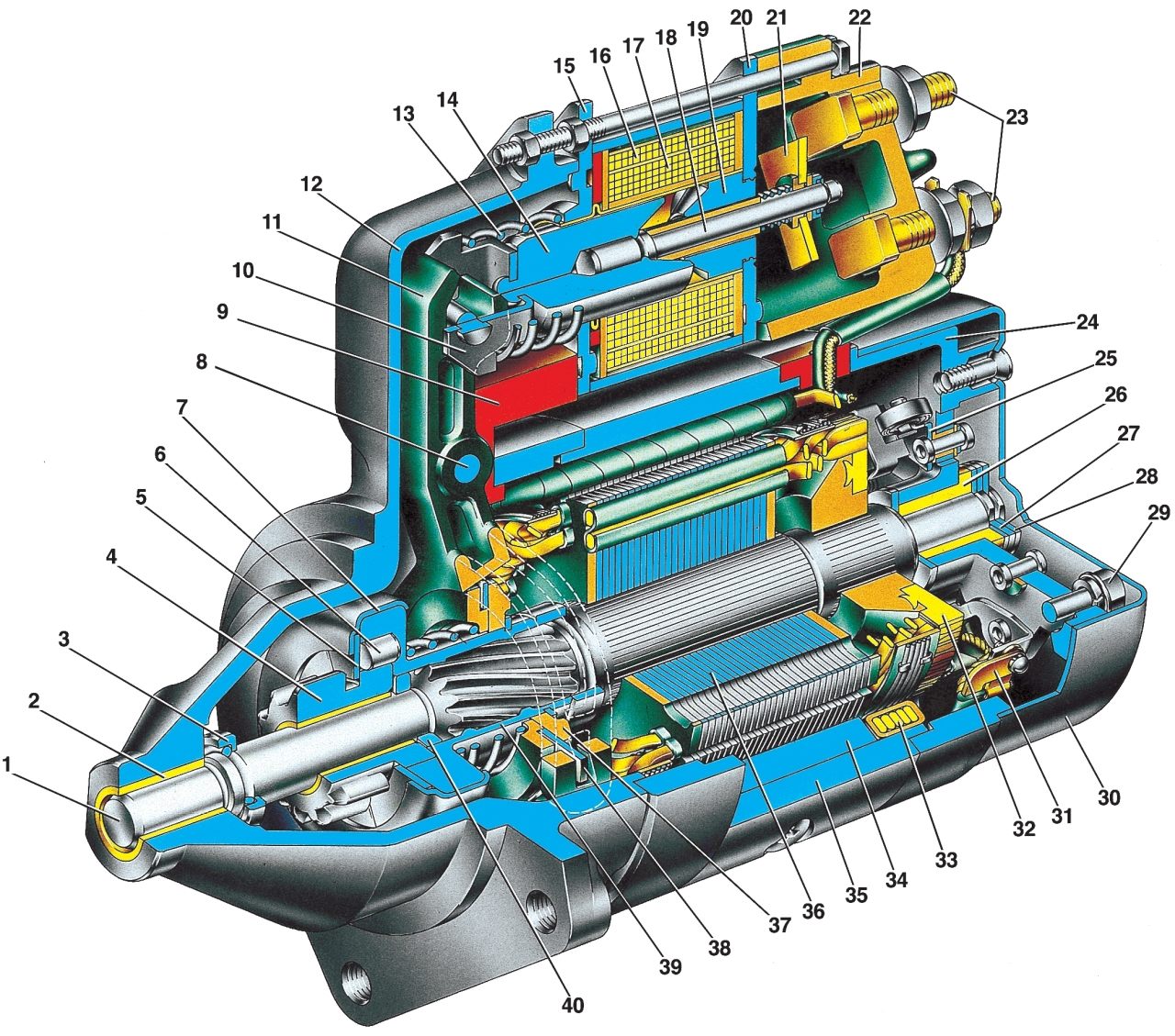

Рис. 8–14. Стартер 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты; 5 — упорное полукольцо; 6 — ролик обгонной муфты; 7 — кожух обгонной муфты; 8 — ось рычага привода; 9 — заглушка; 10 — тяга якоря реле; 11 — рычаг привода; 12 — крышка со стороны привода; 13 — возвратная пружина якоря реле; 14 — якорь реле стартера; 15 — передний фланец реле; 16 — удерживающая обмотка реле; 17 — втягивающая обмотка реле; 18 — шток якоря; 19 — сердечник реле; 20 — фланец сердечника; 21 — контактная пластина;  22 — крышка реле; 23 — контактные болты реле; 24 — крышка со стороны коллектора; 25 — щеткодержатель положительной щетки; 26 — втулка крышки стартера;  27 — регулировочная шайба осевого свободного хода якоря; 28 — стопорная шайба; 29 — стяжной болт; 30 — кожух; 31 — вывод сериесных катушек обмотки статора; 32 — торцевой коллектор; 33 — сериесная катушка обмотки статора; 34 — полюс статора; 35 — корпус стартера; 36 — сердечник якоря; 37 — ограничительный диск; 38 — поводковое кольцо; 39 — ступица с наружным кольцом обгонной муфты; 40 — вкладыш ступицы

Установите между ограничительным кольцом 3 (см. рис. 8–14) и шестерней прокладку толщиной 12,8 мм и включите реле. Проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды (20±5)°С. Если напряжение больше, то это указывает на неисправность реле или привода.
