9.4.4. Замена фонаря освещения номерного знака

Примечание

Фонарь освещения номерного знака установлен в нижнем торце двери задка.

ПОРЯДОК ВЫПОЛНЕНИЯ

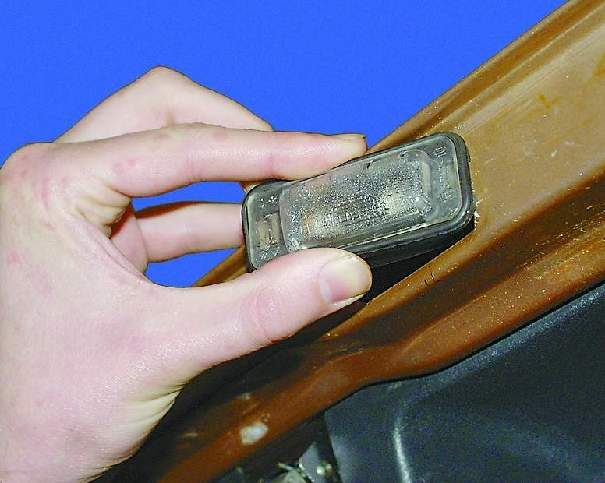

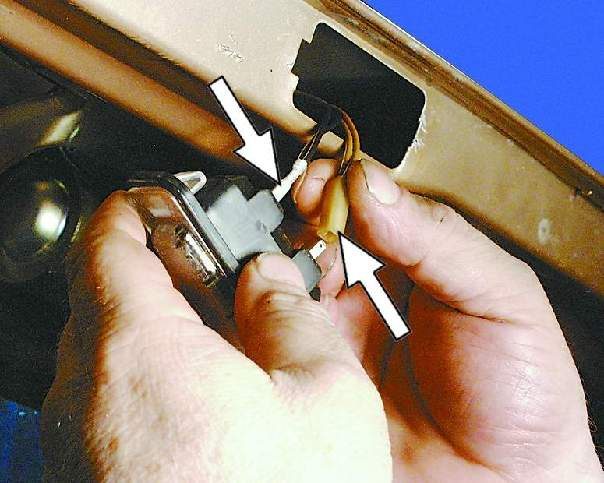

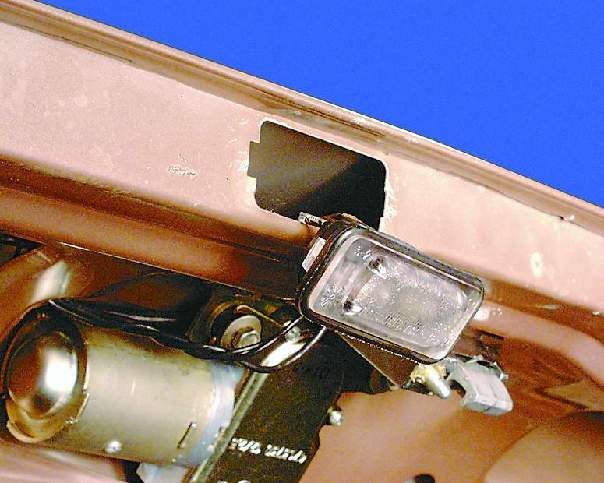

1. Подцепите отверткой и сдвиньте фонарь влево, чтобы вывести из зацепления крючок на корпусе.	2. Выньте фонарь из двери.	3. Отсоедините колодку с проводами и провод “массы” от контактов фонаря.

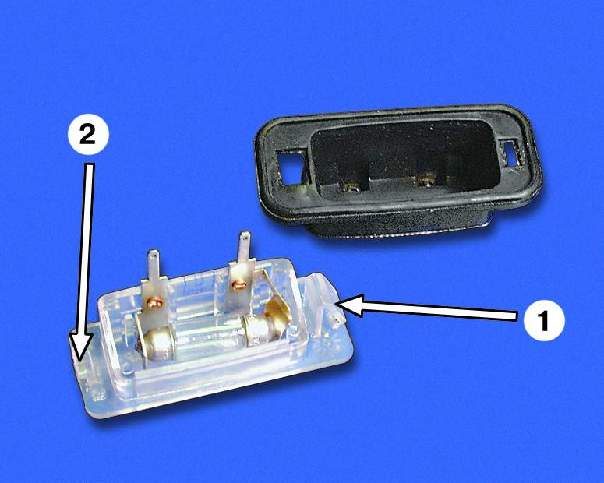

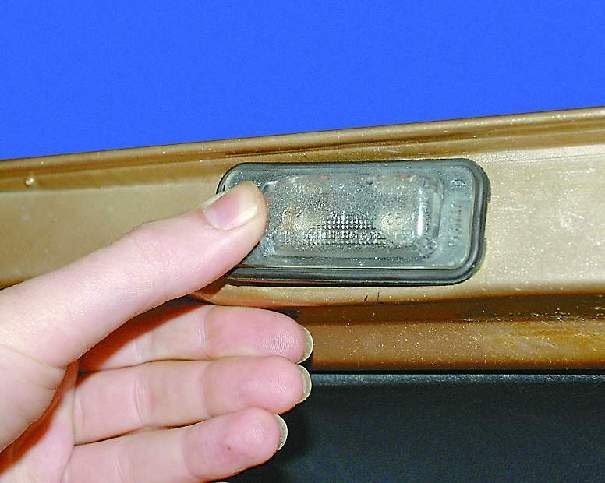

4. При установке подсоедините провода и введите в зацепление с дверью крючок корпуса фонаря.	5. Нажмите на левую сторону фонаря, чтобы защелкнуть корпус в двери.	1 – крючок (правая сторона) 2 – защелка (левая сторона)
