11.21. Центральная блокировка замков дверейЦентральная блокировка замков дверей

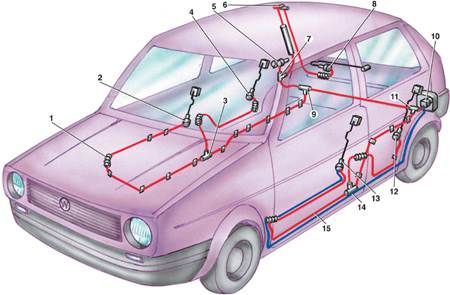

1 – грязезащитный чехол;
2 – блок управления передней правой двери;
3, 7, 9, 11 – тройники;
4 – блок управления задней правой двери;
5 – блок управления крышки топливного бака;
|
6 – втулка;
8 – блок управления двери задка;
10 – электронасос;
12 – блок управления задней левой двери;
13 – блок управления передней левой двери;
14 – трубопровод;
15 – электропровод |
Центральная блокировка замков дверей состоит из электронасоса, трубопроводов,
электрических проводов и блоков управления блокировкой дверей.
Предупреждение
 Для нормальной работы центральной
блокировки замков дверей после длительной стоянки или замены электронасоса необходимо
произвести несколько включений.
ЭЛЕКТРОНАСОС
Электронасос центральной блокировки
|
|
1 – ремень;
2 – колодка;
3 – трубопровод;
4 – тройник;
5 – корпус;
6 – электронасос |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять ремень 1 крепления электронасоса. |
| 2. Разъединить две части корпуса 5 и вынуть
электронасос 6. |
| 3. Отсоединить трубопровод 3 от штуцера электронасоса. |
| 4. Отсоединить колодку 2 с проводами от разъема
электронасоса. |
|
Установка
Установку электронасоса производят в порядке, обратном снятию.
БЛОК УПРАВЛЕНИЯ БЛОКИРОВКОЙ ДВЕРИ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять обивку панели двери (см. подраздел
11.16). |
| 2. Отвернуть два болта крепления блока управления
2 блокировкой двери (см. рис. Центральная
блокировка замков дверей). |
| 3. Отсоединить колодку с проводами от разъема
блока управления блокировкой двери. |
| 4. Отсоединить тягу замка. |
|
Установка
Установку блока управления блокировкой двери производят в порядке, обратном
снятию.
|
