2.13.2. Снятие головки блока цилиндров на двигателях VR6

Для снятия головки блока сделайте следующее:

— снимите направляющие свечных проводов, сместив их вдоль блока цилиндров, затем извлеките их вверх, как показано на рисунке стрелками;

— снимите крышку распределителя зажигания, стяните наконечники кабелей свечей со свечей;

Рис. 2.56. Верхняя часть головки блока цилиндров: 1 — кабель свечей зажигания с разъемами и направляющими устройствами кабеля; 2 — крышка распределителя зажигания; 3 — крышка клапанного механизма; 4 — уплотнители кожуха; 5 — верхняя часть впускного коллектора; 6 — болт, 25 Н·м; 7 — кожух головки блока цилиндров; 8 — опора коллектора; 9 — гайка, 1 Н·м

— снимите клапанную крышку 3 (рис. 2.56), ее прокладка подлежит обязательной замене;

— демонтируйте верхнюю часть впускного коллектора, которая крепится к нижней части коллектора и к моторному щиту;

— отсоедините опору 8 коллектора;

— снимите тепловой экран выпускного коллектора;

— снимите нижнюю часть впускного коллектора, обратив внимание на то, как установлены обе части прокладки, чтобы правильно установить новые;

— снимите необходимые для демонтажа головки элементы привода механизма газораспределения (верхняя цепь должна освободиться от обеих звездочек распределительных валов);

— снимите распределитель зажигания;

— отсоедините натяжитель цепи 6 от корпуса головки блока цилиндров;

Рис. 2.57. Нижняя часть головки блока цилиндров: 1 — болт, 24 Н·м; 2 — натяжитель для зубчатого ремня; 3 — болт головки цилиндров; 4 — головка цилиндров; 5 — крышка распределительного вала; 6 — натяжитель сдвоенной цепи, 20 Н·м; 7 — распределитель зажигания; 8 — болт, 25 Н·м; 9 — уплотнитель головки цилиндров

— отсоедините пластину от нижней половины крышки клапанного механизма и после этого демонтируйте крышку 5 (см. рис. 2.57);

Рис. 2.58. Последовательность затяжки болтов головки цилиндров

— ослабьте затяжку болтов крепления головки блока цилиндров в последовательности, обратной приведенной на рис. 2.58.

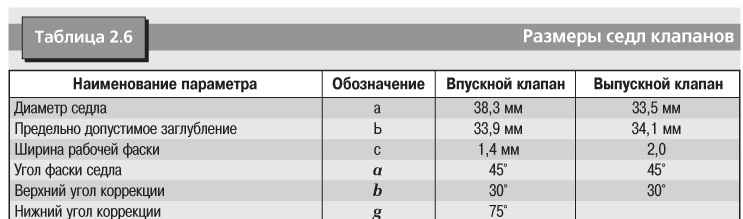

Таблица 2.6 Размеры седл клапанов
