2.13.4. Цепной привод газораспределительного механизма двигателей VR6

Рис. 2.54. Элементы цепного привода распределительных валов двигателя VR6: 1 — звездочка; 2 — поводок распределителя зажигания; 3 — болт, 10 Н·м; 4 — ось, 25 Н·м; 5 — башмак натяжителя; 6 — натяжитель двухрядной цепи, 20 Н·м; 7 — двухрядная цепь; 8 — звездочка привода двухрядной цепи; 9 —  ведомая звездочка однорядной цепи; 10 — натяжитель однорядной цепи; 11 — болт, 11 Н·м; 12 — ведущая звездочка однорядной цепи (выполнена зацело с коленчатым валом); 13 — однорядная цепь; 14 — планка успокоителя однорядной цепи; 15 — палец, 25 Н·м; 16 — палец с заплечиком, 25 Н·м; 17 — болт, 20 Н·м; 18 — планка успокоителя двухрядной цепи; 19 — фланец промежуточного вала; 20 — промежуточный вал

Привод распределительных валов на двигателях VR6 производится через звездочку (см. рис. 2.54) на промежуточном валу. На том же валу находится звездочка привода двухрядной цепи, приводящая в движение оба распределительных вала. Натяжение цепи привода распределительных валов обеспечивается при помощи натяжителя 6. Однорядная цепь привода промежуточной звездочки снабжена натяжителем 10 гидравлического типа и не требует регулировки. Натяжитель снабжен фиксатором, который должен быть снят при замене цепи. Траектории движения цепей формируются также при помощи планок 14 и 18 успокоителей;

Чтобы произвести разборку привода газораспределительного механизма, действуйте следующим образом:

— демонтируйте все узлы и детали, расположенные на торцовой части двигателя со стороны привода;

— перед снятием ослабьте натяжение цепей привода ГРМ и, если не планируется разборка других базовых механизмов двигателя, установите поршень первого цилиндра в ВМТ, чтобы не изменилась установка фаз газораспределения;

— при необходимости ослабьте натяжение однорядной цепи, разблокировав фиксатор гидравлического натяжителя 10 (см. рис. 2.54);

— ослабьте натяжение двухрядной цепи, вывернув натяжитель 6 (см. рис. 2.54);

— пометьте краской направление движения цепей для упрощения сборки механизма ГРМ;

— двухрядная цепь снимается либо после снятия одной из звездочек привода распределительных валов (при этом валы удерживаются рожковым ключом за шестигранники), либо после снятия промежуточной звездочки;

— однорядная цепь может быть снята после снятия промежуточной звездочки.

Установка компонентов привода газораспределительного механизма производится следующим образом:

— если головка цилиндров не была снята, а цепи помечены, то все установочные метки на компонентах привода газораспределительного механизма остаются на прежних местах при условии, что ни один из валов не был повернут;

— если головка цилиндров была снята, то, прежде чем она будет установлена, следует точно выставить компоненты привода газораспределительного механизма. Нельзя проворачивать коленчатый вал, если не установлены цепи, так как в противном случае поршни могут удариться о клапаны;

— проворачивайте коленчатый вал до того момента, когда поршень первого цилиндра окажется в ВМТ. С этой целью при снятом двигателе проворачивают коленчатый вал посредством вращения маховика или при установленном двигателе и демонтированной головке блока цилиндров включают передачу и проворачивают ступицу переднего колеса. Можно также временно установить демпфер колебаний и провернуть коленчатый вал за болт крепления демпфера. В случае шестицилиндрового двигателя требуется до четырех оборотов коленчатого вала, чтобы поршень оказался в ВМТ такта сжатия;

— установите однорядную цепь, убедившись том, что метка «Б» (полированный зуб звездочки коленчатого вала) была установлена горизонтально;

— установите звездочки 8 и 9 (см. рис. 2.54), совместив установочные метки «В» (см. рис. 2.56).

Рис. 2.56. Верхняя часть головки блока цилиндров: 1 — кабель свечей зажигания с разъемами и направляющими устройствами кабеля; 2 — крышка распределителя зажигания; 3 — крышка клапанного механизма; 4 — уплотнители кожуха; 5 — верхняя часть впускного коллектора; 6 — болт, 25 Н·м; 7 — кожух головки блока цилиндров; 8 — опора коллектора; 9 — гайка, 1 Н·м

Для дальнейшей сборки желательно иметь приспособление для установки и временной фиксации распределительных валов. Оно вставляется в пазы валов. На рисунке показано, как должен быть расположен этот инструмент после установки;

— установите звездочки на распределительные валы и одновременно с этим уложите двухрядную цепь, учитывая сделанную вами метку, обозначающую направление движения цепи;

— перед установкой болта крепления звездочки одного из распределительных валов установите поводок 2 (см. рис. 2.54) привода датчика-распределителя зажигания;

— затяните болты крепления звездочек распределительных валы моментом 100 H·м, удерживая за шестигранник ключом на 24;

— после затяжки еще раз проверьте совмещение установочных меток;

— установите натяжитель цепи 10, повернув отверткой шлиц «А», чтобы деблокировать его;

— установите натяжитель цепи 6 (см. рис. 2.54) и затяните болт его крепления моментом 20 Н·м. При этом он натягивает однорядную цепь и дополнительные действия по ее натяжению не требуются;

— проведите все остальные операции по сборке в последовательности, обратной разборке.

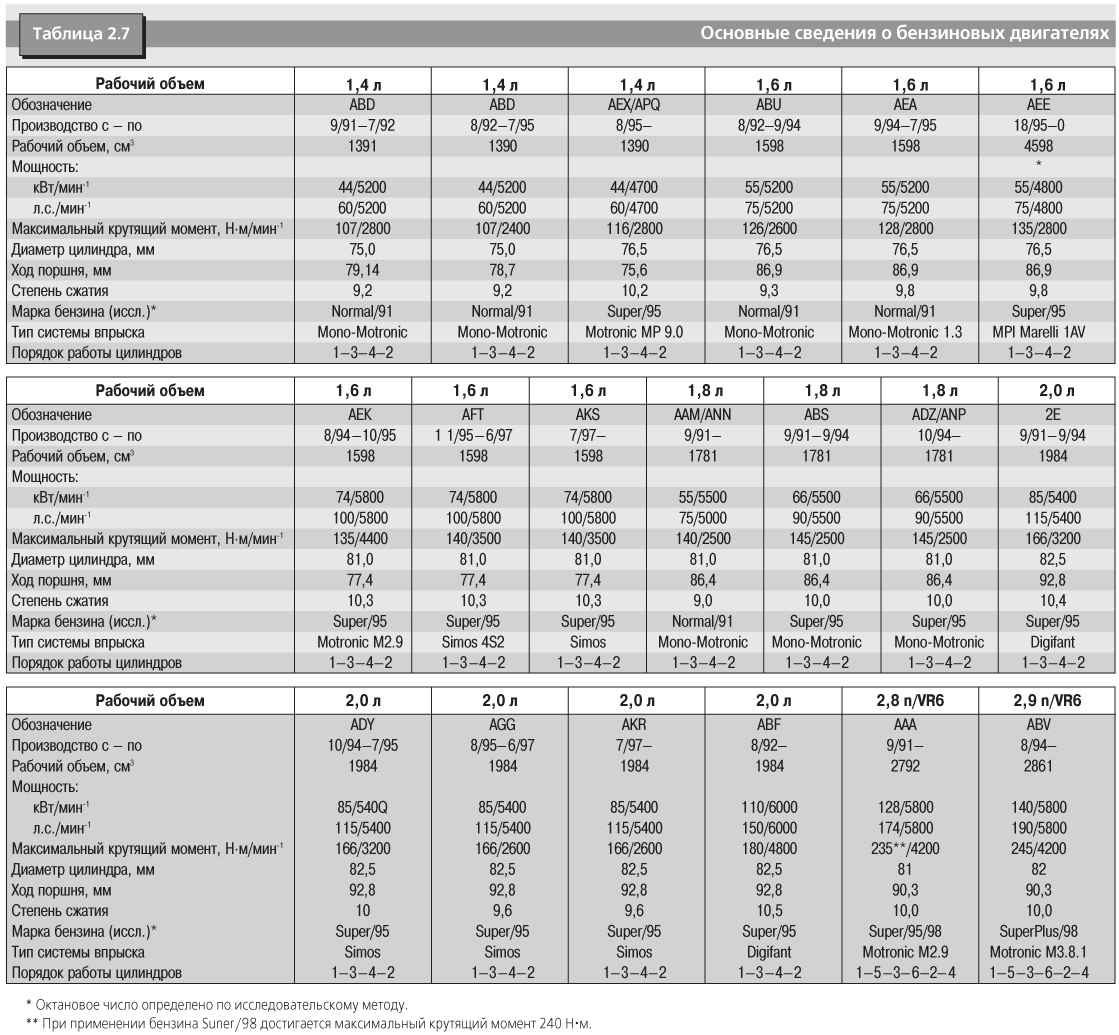

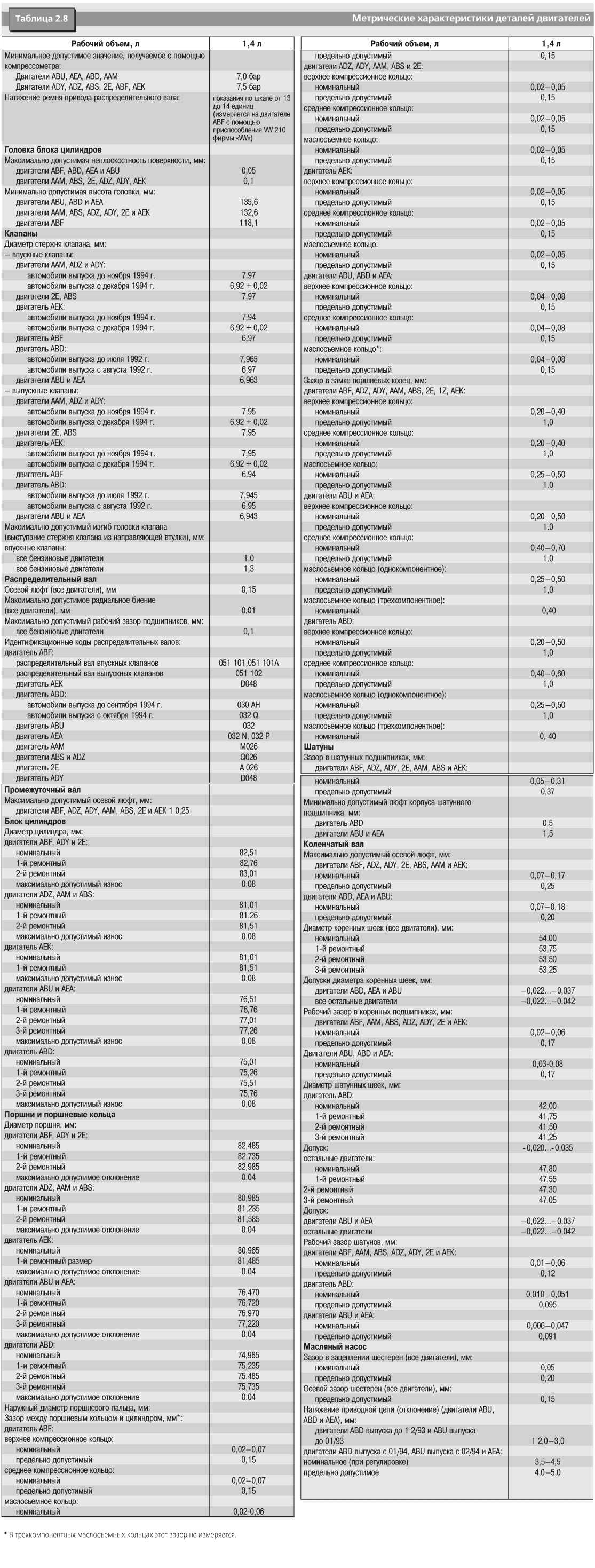

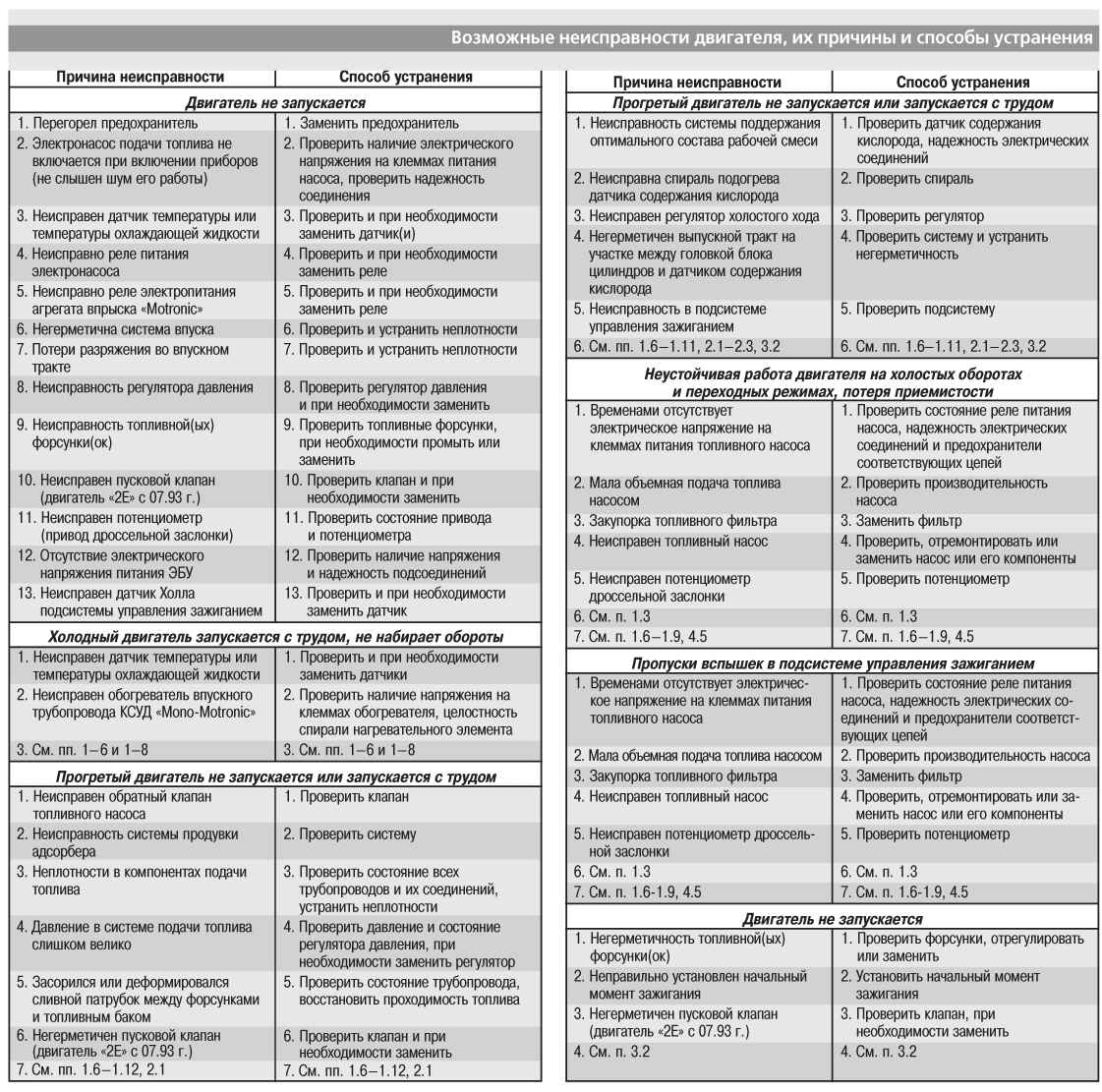

Основные сведения о бензиновых двигателях даны в табл. 2.7, 2.8.
