2.19. Проверка/замена уровня масла в автоматической коробке передач

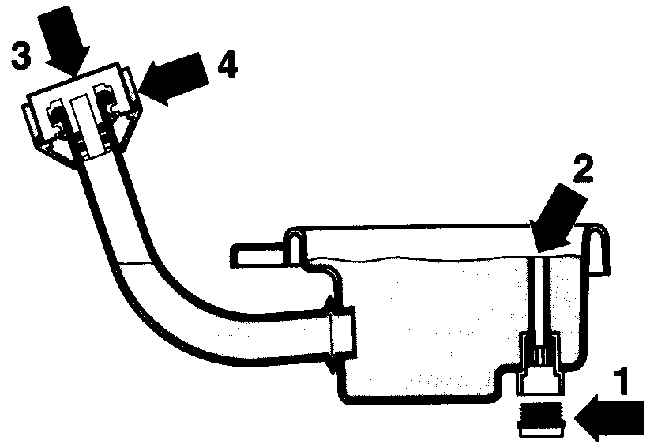

1 – резьбовая пробка, 2 – перепускная (сливная) труба в масляном поддоне, 3 – пробка (заглушка), 4 – предохранительный колпак

ПОРЯДОК ВЫПОЛНЕНИЯ

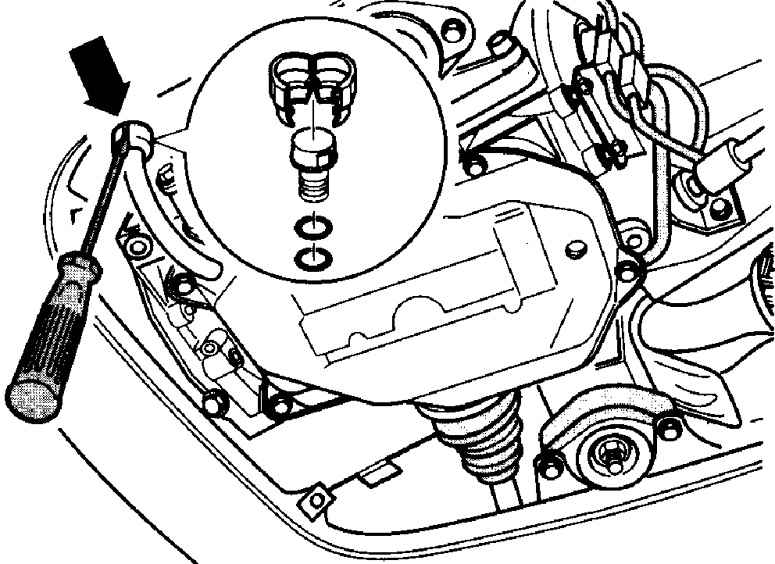

1. Установите автомобиль на подъемник в горизонтальном положении. 2. Снимите нижний брызговик двигателя. 3. Установите соответствующий контейнер под масляный поддон автоматической коробки передач. 4. Вывинтите резьбовую пробку (1) проверки уровня масла, а затем используя шестигранный ключ и сливную (перепускную) трубу (2) из масляного поддона (см. рис. Проверка уровня масла в автоматической коробке передач). Подождите, пока стечет все масло из коробки передач. Предупреждение Не запускайте и не буксируйте автомобиль без масла в автоматической коробке передач. 5. Ввинтите сливную (перепускную) трубу (2) до упора в масляный поддон. 6. Отверткой снимите предохранительный колпак расположенный на маслоналивной трубе, при этом произойдет его разрушение. Вывинтите пробку. 7. Сначала залейте в коробку передач через маслоналивную трубу 3,0 литра свежего масла. 8. Установите рычаг селектора в положение "P", запустите двигатель и дайте ему поработать на холостых оборотах. 9. С двигателем работающем на холостом ходу, нажмите тормоз и переместите рычаг селектора во все положения (P, N, R, 3,2,1) с задержкой в каждом положении на 2–3 секунды. 10. Проверьте уровень масла в коробке передач и при необходимости, откорректируйте его. 11. При требуемом уровне масла, установите пробку и закройте ее предохранительным колпаком. 12. Установите нижний брызговик двигателя.

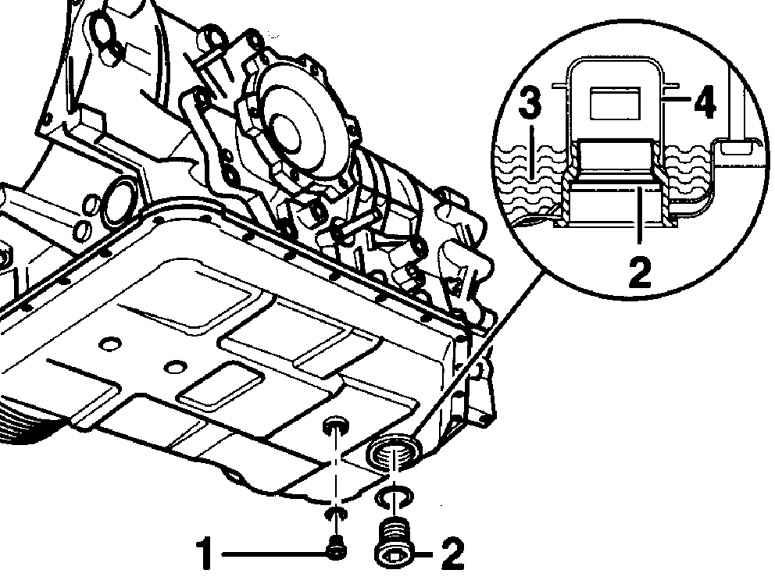

1 – болт; 2 – резьбовая пробка; 3 – масло; 4 – маслоотражательный колпачок

Обычно уровень масла в автоматической коробке передач остается постоянным, если визуально не видно мест утечек. В таком случае нет необходимости в проверке уровня масла.

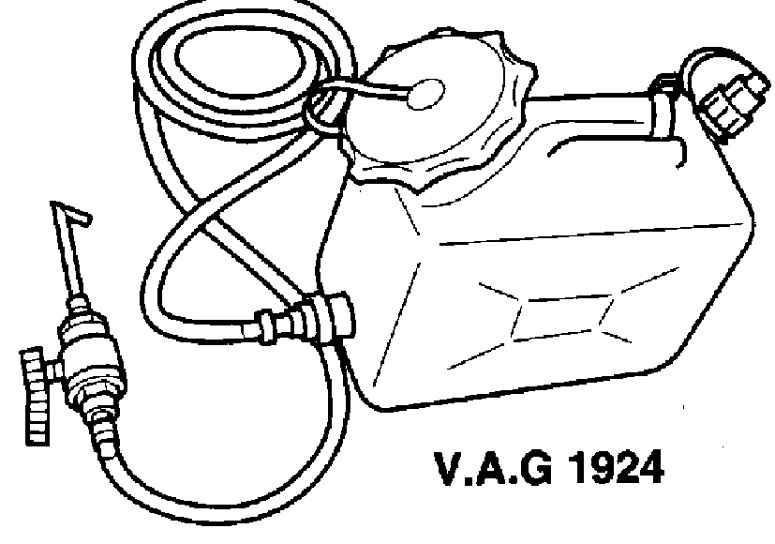

При проверке уровня масла необходимо использовать защитные очки. Также необходимо установить новое уплотнение резьбовой пробки. Для доливки масла необходимо использовать изогнутый шприц-масленку.

При проверке уровня, температура трансмиссионного масла должна быть чуть ниже +40° С. Эта температура достигается через небольшое время после запуска двигателя. Для определения температуры необходимо к разъему подсоединить диагностическое оборудование VW. В противном случае температура может быть определена только ориентировочно.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите автомобиль на подъемник в горизонтальном положении. 2. Снимите нижний брызговик двигателя. 3. Установите рычаг селектора автоматической коробкой передач в положение "P" и затяните ручной тормоз. 4. Запустите двигатель при тестировании на оборотах холостого хода. 5. При температуре автоматической коробкой передач от +35 до +40° С, отвинтите резьбовую пробку (2) в масляном поддоне коробки передач (см. рис. Проверка уровня масла в автоматической коробке передач). Уровень масла нормальный, если происходит незначительный выход масла (условно из-за подъема уровня масла при нагреве). В противном случае долейте масло в отверстие для резьбовой пробки. 6. Заливайте свежее масло масленкой до тех пор, пока оно не начнет выходить из отверстия резьбовой пробки (2). Предупреждение Шприц-масленку не толкайте вверх, так как маслоотражательный колпачок (4) может соскочить. Введите загиб шприца для заливки масла в боковое отверстие маслоотражательного колпачка. Болт (1) не отвинчивайте. 7. Ввинтите пробку (2) на место, до достижения температуры +45° С и затяните ее моментом 80 Нм.

Проверка состояния масла

При проверке уровня масла в автоматической коробке передач также проверьте состояние масла. Для упрощения проверки состояния масла сравните цвет, запах и вязкость масла с новым маслом.

Если масло в коробке передач темное или почти черное со жженым запахом, значит, изношены фрикционные накладки коробки передач.

Если масло в коробке передач имеет молочный цвет, значит, в него попала вода. Это может произойти при постоянной эксплуатации автомобиля на короткие поездки. Если цвет масла не изменится после длительной поездки, необходимо заменить масло.

Если масло имеет темно-коричневый цвет и липкое, это может быть из-за перегрева коробки передач или слишком высокого уровня масла в коробке. Если замена масла не дает результата, автомобиль необходимо представить в специализированную мастерскую VW.

Если при проверке уровня масла или замене масла в автоматической коробке в масле присутствуют частицы грязи или металлическая стружка, необходимо произвести диагностику или ремонт автоматической коробки передач на специализи рованной станции технического обслуживания VW.
