4.1.27. Регулировка развала колес задней оси

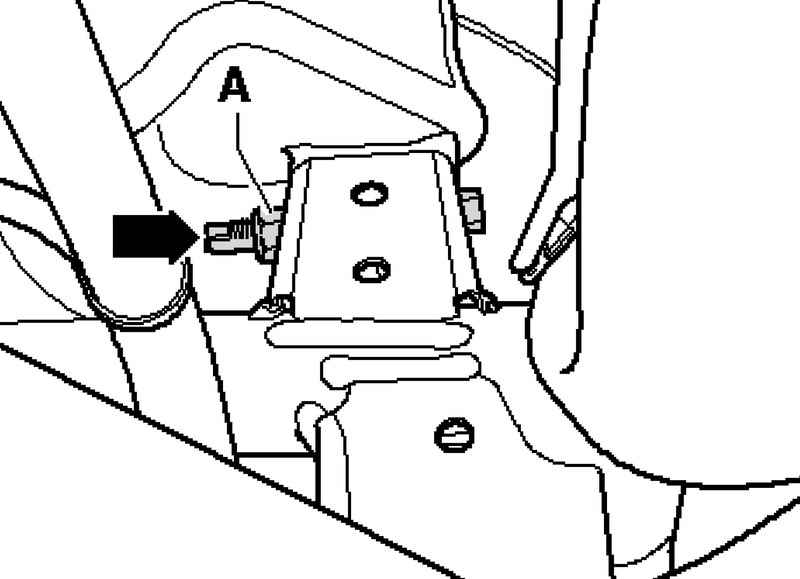

Рис. 4.34. Гайка резьбового соединения верхнего поперечного рычага с подрамником

Ослабьте гайку а резьбового соединения верхнего поперечного рычага с подрамником (рис. 4.34).

Отрегулируйте развал, вращая шестигранник эксцентрикового болта.

ПРИМЕЧАНИЕ

Максимальный диапазон регулировки составляет 90° влево или вправо от среднего положения.

Затяните гайку А (рис. 4.34).

Для этого используйте накидной гаечный ключ.

При использовании накидного гаечного ключа затяните гайку с моментом 65 Н·м.

Рис. 4.35. Затягивание гайки

После затяжки гайки а (рис. 4.35) еще раз проверьте значение развала.
