8.1.12. Снятие и установка держателя номерного знака

Снятие

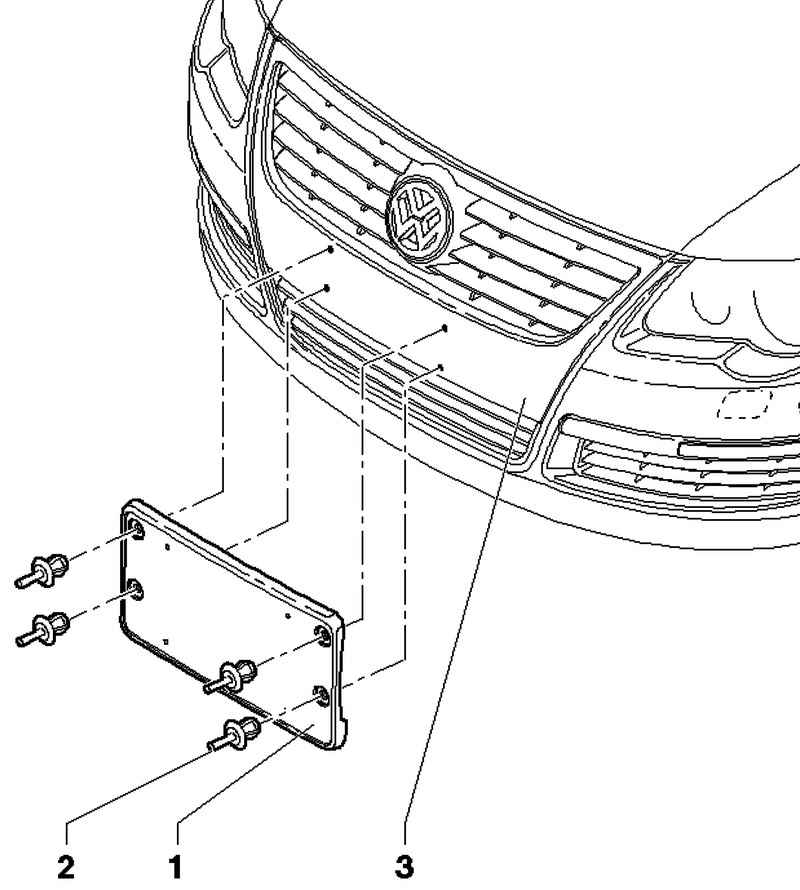

Рис. 8.16. Снятие номерного знака

Удалите зажимы 2 и снимите держатель номерного знака 1 с решетки радиатора 3 (рис. 8.16).

Установка

Поставьте держатель номерного знака 1 на решетку радиатора 3 и вдавите зажимы 2.

ПРИМЕЧАНИЕ

На автомобилях с передним парковочным ассистентом при высверливании отверстий необходимо соблюдайте расстояние a, равное 12 мм.

Жгут проводки парковочного ассистента 3 проложен на высоте верхних отверстий на балке бампера 5.

Выровняйте держатель номерного знака 1 относительно решетки радиатора 3.

Выставите ограничение по глубине на дрели на – a=12 мм и высверлить отверстия.

Поставьте держатель номерного знака 1 на решетку радиатора 3 и вдавите зажимы 2.
