8.1.8. Снятие и установка бокового указателя поворота

ПРИМЕЧАНИЕ

Описание снятия и установки приведено только для левого бокового указателя поворота. Снятие и установка правого бокового указателя поворота выполняются аналогично.

В указателях поворота в боковых зеркалах установлены не традиционные лампы накаливания, а долговечные светодиоды.

Поэтому нет необходимости заменять лампу. В случае неисправности необходима замена указателя поворота целиком.

Снятие

Снимите стекло зеркала.

Снимите корпус зеркала.

Снимите накладку.

Открутите винты 4 и снимите элемент крепления 1 в направлении вниз.

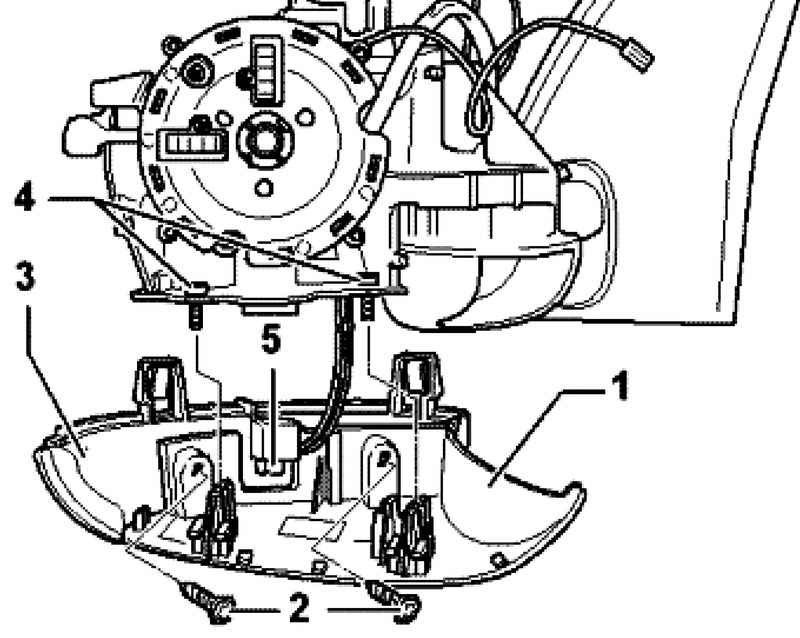

Рис. 8.11. Снятие указателя поворота

Отсоедините штекерное соединение 5 от указателя поворота 3 (рис. 8.11).

Открутите винты 2 и снимите указатель поворота 3 с элемента крепления 1 (рис. 8.11).

Установка

Установка осуществляется в обратной последовательности.

По окончании монтажа проверьте работоспособность.
