8.1.19. Регулировка замка капота

Снимите решетку радиатора.

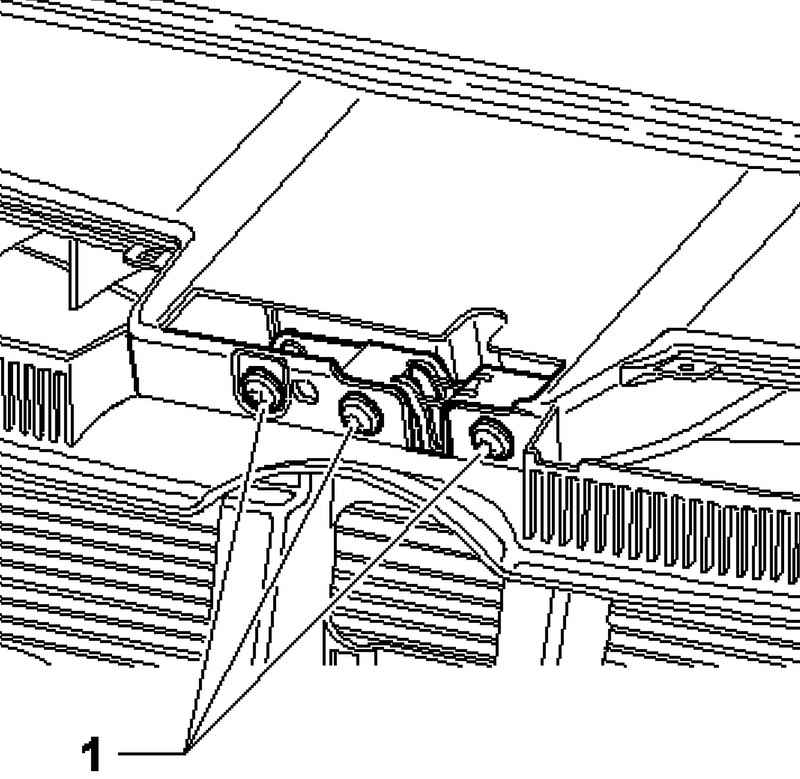

Болты крепления замка капота
Рис. 8.25. Болты крепления замка капота


Если теперь ослабить болты 1, то можно изменить и отрегулировать зазоры капота (рис. 8.25).
Моменты затяжки: болты 1 – 12 Н·м.
Отрегулируйте крюк замка.

Регулировка упоров
Ослабьте зажимной винт 1 так, чтобы стал виден резиновый упор.

ПРИМЕЧАНИЕ
Описание регулировки приведено для левого упора. Регулировка правого упора осуществляется аналогично.

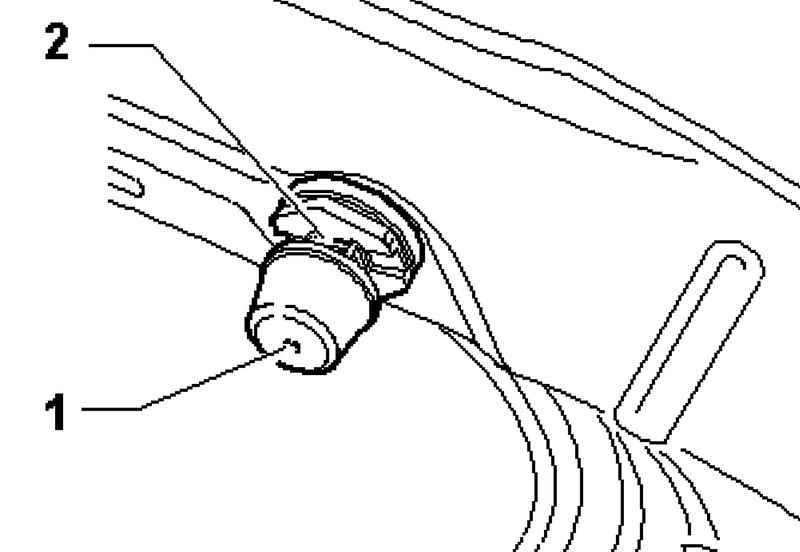

Фиксирующий толкатель и зажимной винт
Рис. 8.26. Фиксирующий толкатель и зажимной винт


После этого извлеките фиксирующий толкатель 2 из регулируемого упора (рис. 8.26).

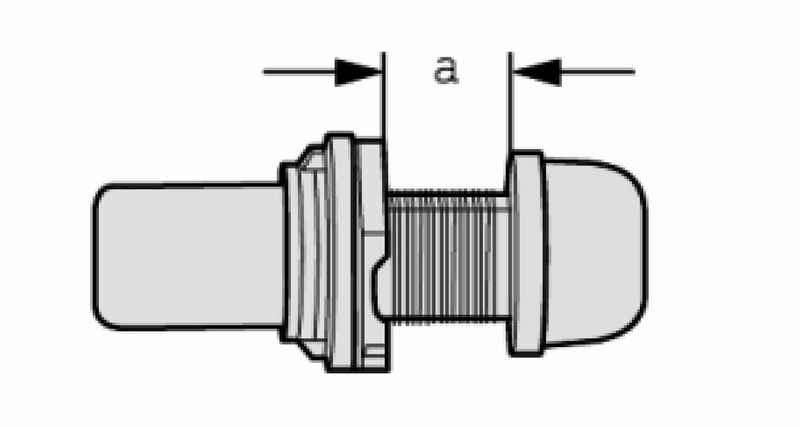

Установка зазора между зажимным винтом и толкателем
Рис. 8.27. Установка зазора между зажимным винтом и толкателем


Установите на толкателе размер a – 12,5 мм (рис. 8.27).
Закройте капот, слегка нажимая на него в середине, но не защелкивайте замок.
Снова откройте капот.

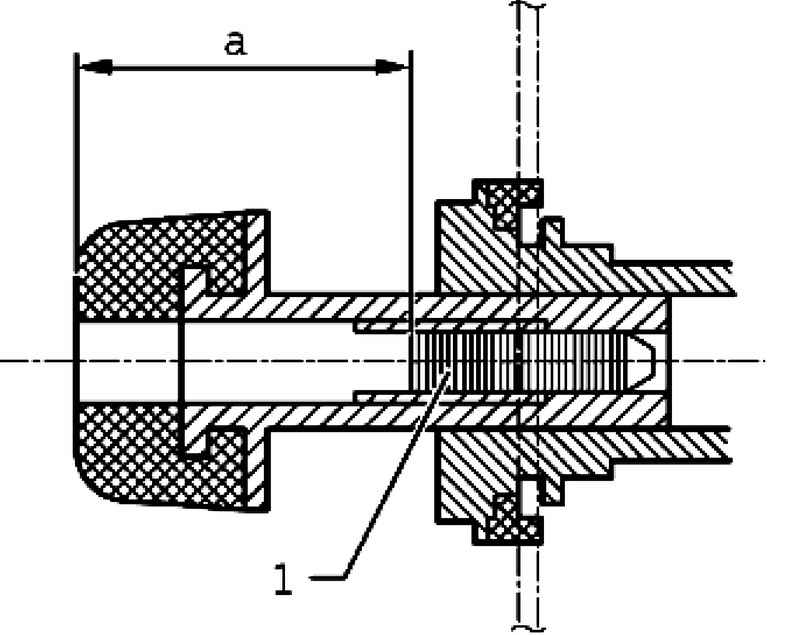

Схема регулировки положения зажимного винта
Рис. 8.28. Схема регулировки положения зажимного винта


Зажимной винт 1 регулируемого упора вкрутите на глубину a – 25 мм (рис. 8.28).
Проверьте правильность регулировки.
