8.1.16. Установка нового уголка-держателя

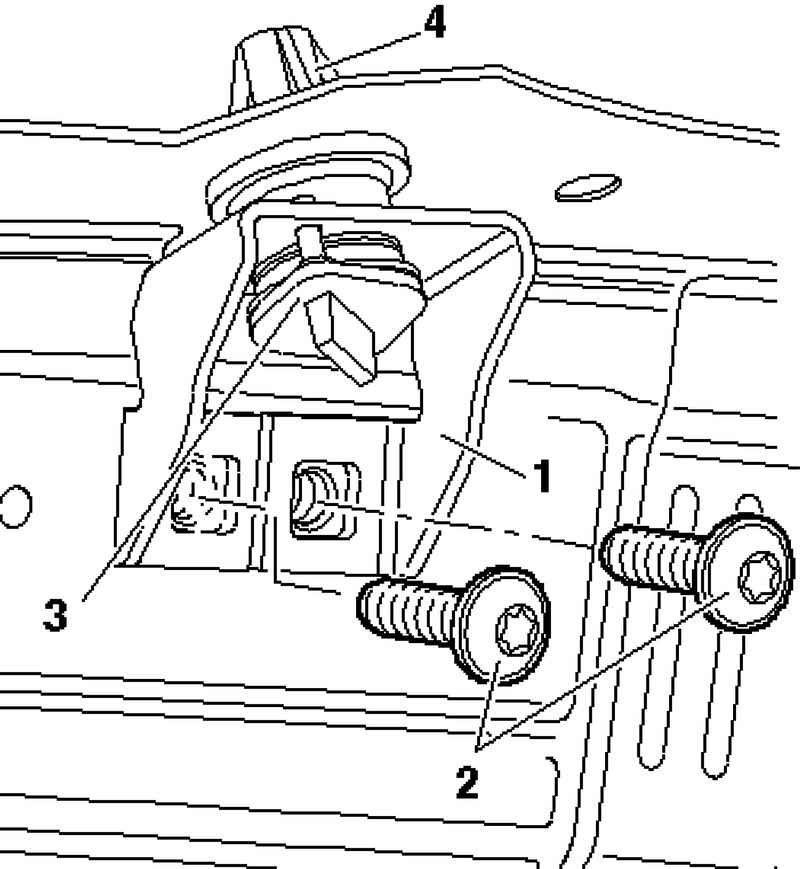

Рис. 8.22. Установка нового уголка-держателя

Вставьте новый уголок-держатель 1 до щелчка фиксирующего колпачка 4 в крыше (рис. 8.22).

Затяните винты 2, момент затяжки: 20 Н·м.

Вытяните фиксирующий штифт 3 вниз, а колпачок 4 вверх.

Если вокруг ножек релинга образуются выпуклости, следует отрегулировать уголок-держатель.
