8.1.2. Снятие и установка облицовки заднего бампера

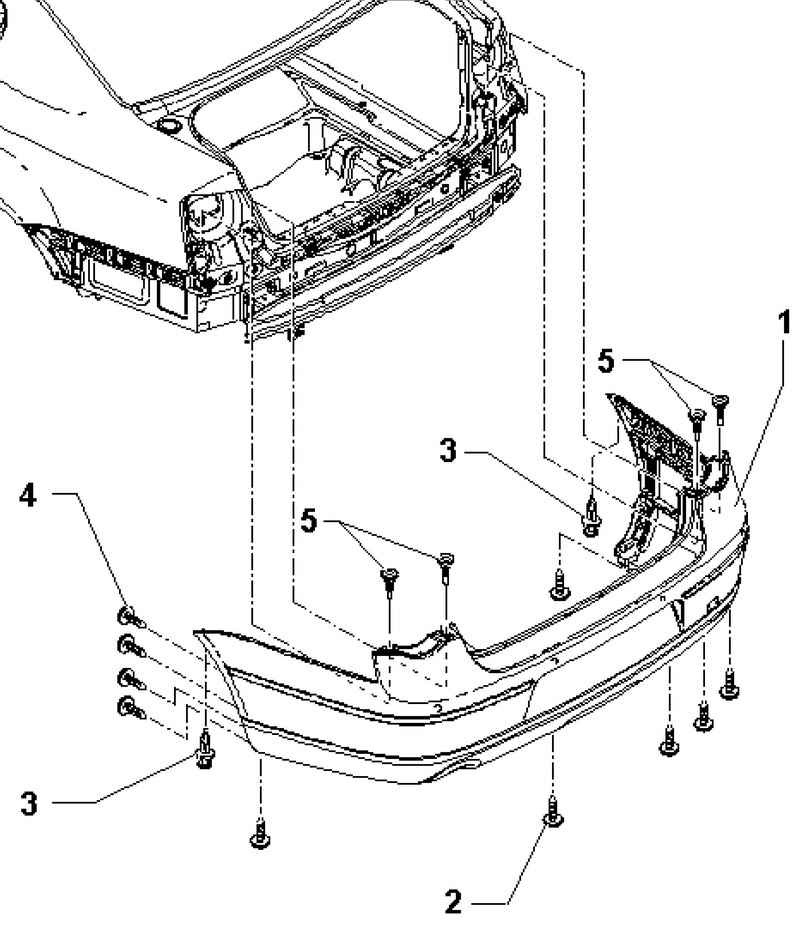

Рис. 8.3. Компоненты заднего бампера: 1 – облицовка заднего бампера; 2 – винт; 3 – заклёпка с насечкой; 4 – винт; 5 – винт

ПРИМЕЧАНИЕ

В зависимости от варианта модели при снятии и установке облицовки заднего бампера необходимо учитывать незначительные отклонения.

Снятие

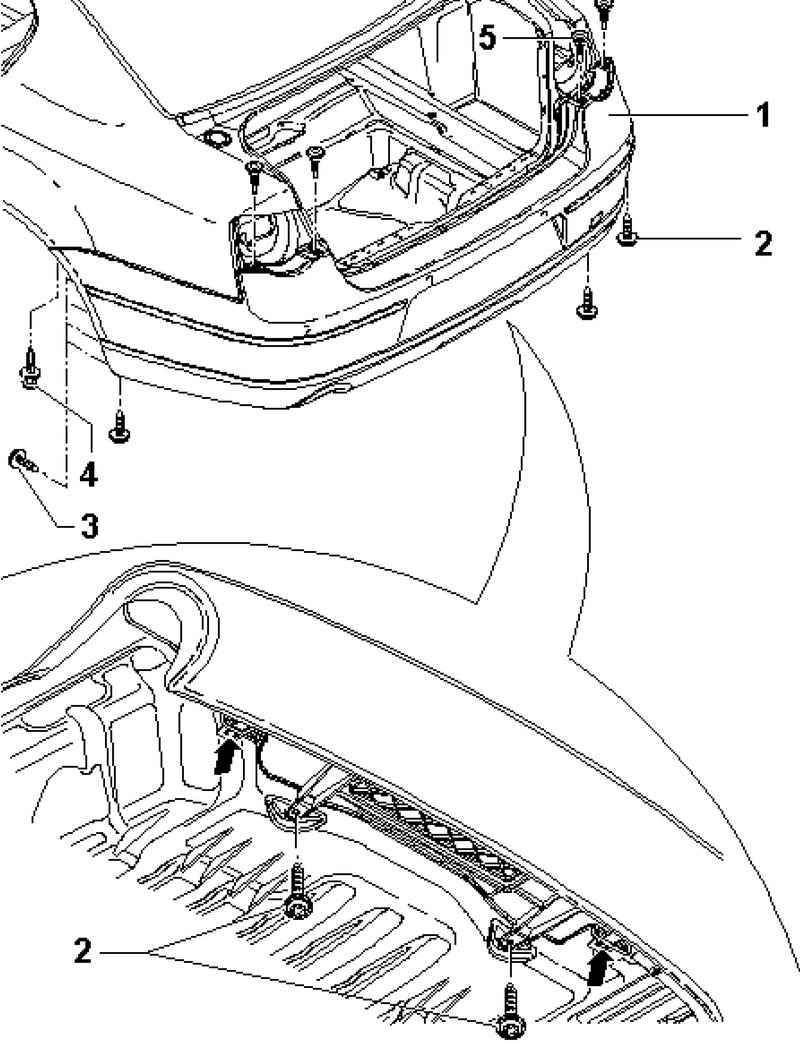

Рис. 8.4. Снятие заднего бампера

Снимите задние фонари в крыле.

Выкрутите винты 3 в зоне подкрылка слева и справа.

С помощью отвертки извлеките заклепку с насечкой 4 в зоне подкрылка слева и справа.

Выкрутите винты 2 снизу и освободить зажим слева и справа.

В зависимости от конструкции выпускной системы справа и слева по бокам облицовки имеются заклепки.

Выкрутите винты 5 слева и справа под задними фонарями.

Дальнейшее снятие возможно только при помощи второго механика.

Извлеките облицовку заднего бампера параллельно из направляющих профилей в крыльях.

Отсоедините имеющиеся электрические соединения.

Установка

Установка осуществляется в обратной последовательности.

Следите за параллельностью и величиной зазоров
