4.2.3. Снятие и установка сопла района ног

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

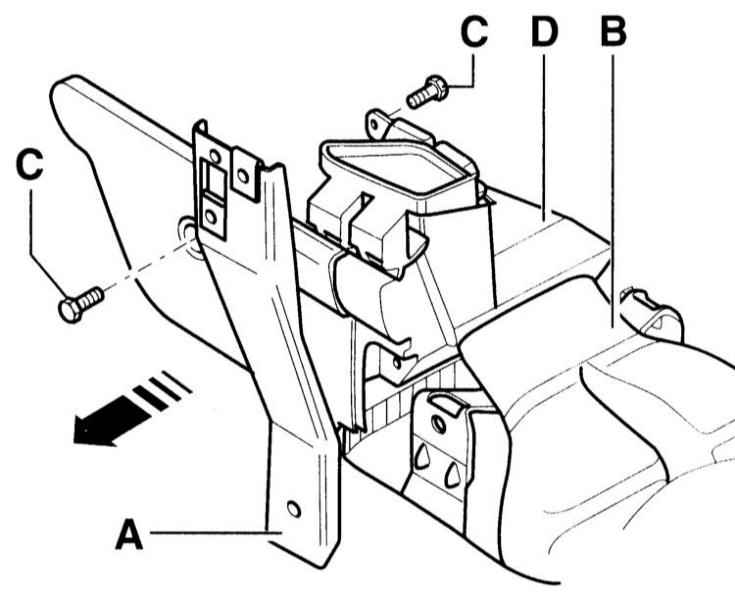

1. Снимите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водител.
	2. Отсоедините стойку (А) центральной консоли.
3. Выньте соединительные элементы между соплом района ног и каналом отопителя задней части салона (В).
4. Отверните болты крепления (С).
5. Выньте сопло (D) в направлении стороны водителя (стрелка).

УСТАНОВКА

Установка выполняется в последовательности, обратной снятию.
