17.10. Крышка багажника

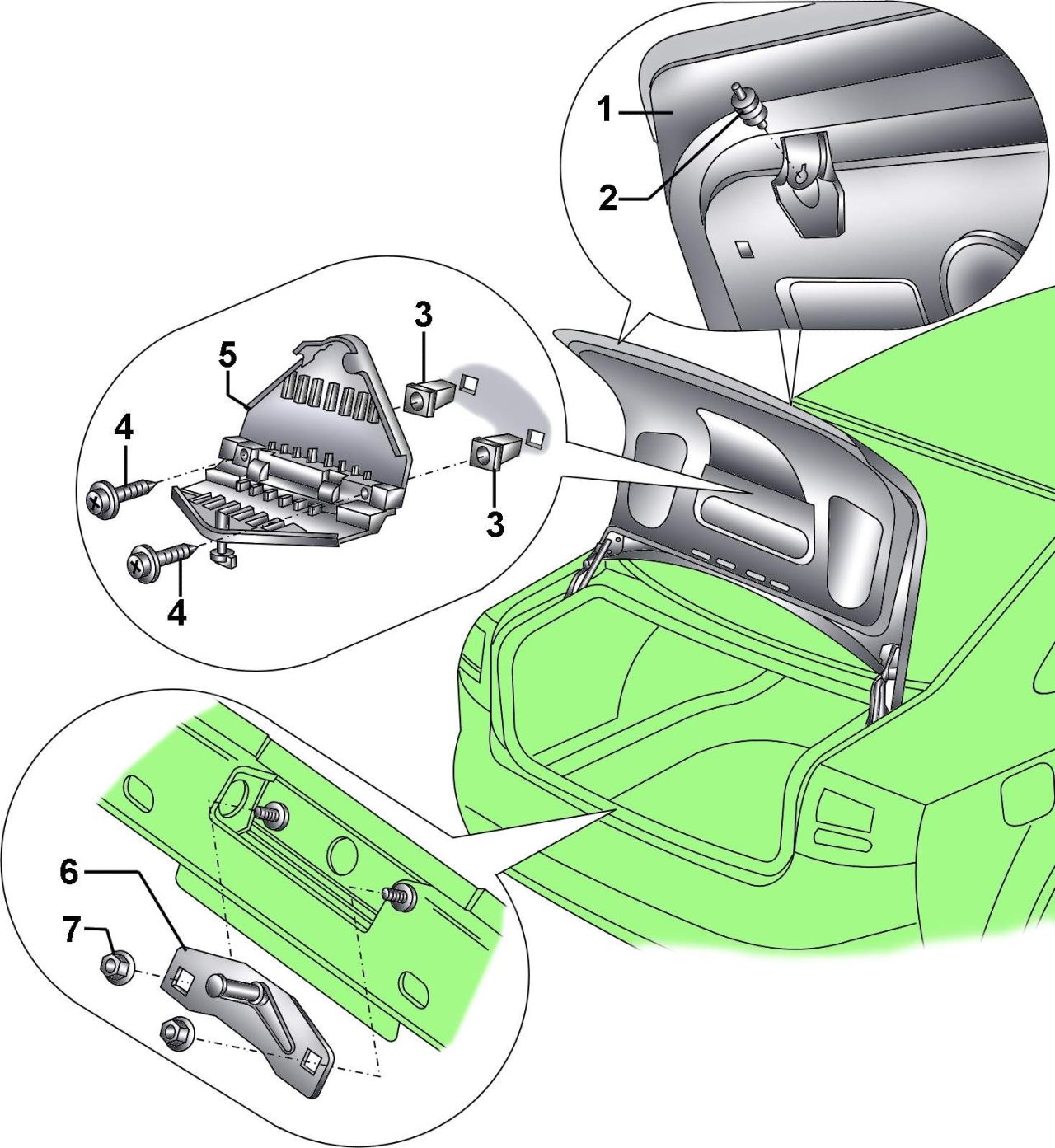

Рис. 16.21. Крышка багажника: 1 – крышка багажника; 2 – регулировочный буфер; 3 – разжимная гайка; 4 – самонарезающий винт, 1,5 Н·м; 5 – держатель знака аварийной остановки; 6 – цапфа замка; 7 – гайки, 8 Н·м

Крышка багажника показана на рис. 16.21.

Откройте крышку багажника.

Снимите знак аварийной остановки, выверните винты 4 и снимите держатель.

Снимите обивку крышки багажника.

Отсоедините электрические разъемы.

Используя маркер, отметьте положение шарниров на крышке багажника.

Попросите помощника поддержать крышку багажника в открытом положении и, используя лезвие отвертки, отсоедините от крышки газонаполненную стойку. Если необходимо снять газонаполненную стойку крышки багажника с автомобиля, аналогично снимите нижнюю часть опоры.

Выверните гайки крепления крышки багажника к шарниру и снимите крышку багажника.

Рис. 16.12. Участок опоры Х, за который необходимо зажимать опору в тисках: Х=50 мм

Если будет устанавливаться новая газонаполненная стойка, то для утилизации из старой стойки необходимо удалить газ. Для этого закрепите стойку в тисках за участок Х, показанный на рис. 16.12. Во избежание несчастного случая обязательно зажимайте стойку за указанный участок. На расстоянии, равном 1/3 длины, распилите корпус газонаполненной стойки.

ПРЕДУПРЕЖДЕНИЕ При распиливании опоры для защиты глаз используйте очки.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

С двумя помощниками установите крышку багажника и вверните от руки гайки крепления шарниров. Выровняйте шарниры в соответствии с ранее сделанными метками и затяните гайки крепления крышки багажника.

Ослабьте гайки крепления крышки багажника.

Положение крышки багажника относительно крыла регулируется посредством регулировочного буфера 2.

Крестообразной отверткой нажмите до упора пружинный штифт и заблокируйте его поворотом против часовой стрелки.

Вверните регулировочные буферы до упора в крышку багажника.

Осторожно закройте крышку багажника, пока она не будет находиться на одном уровне с крылом, и постепенно выверните регулировочные буферы.

При правильно выполненной регулировке регулировочные буферы при закрытой крышке должны легко прикасаться к краю багажника.

Разблокируйте пружинный зажим, вращая его отверткой по часовой стрелке.

Ослабьте гайки 7 настолько, чтобы цапфа замка могла перемещаться за счет удлиненных отверстий.

Осторожно закройте крышку багажника, пока она не будет находиться на одном уровне с задней стороной крыла.

Откройте крышку багажника и затяните гайки 7 моментом 8 Н·м.

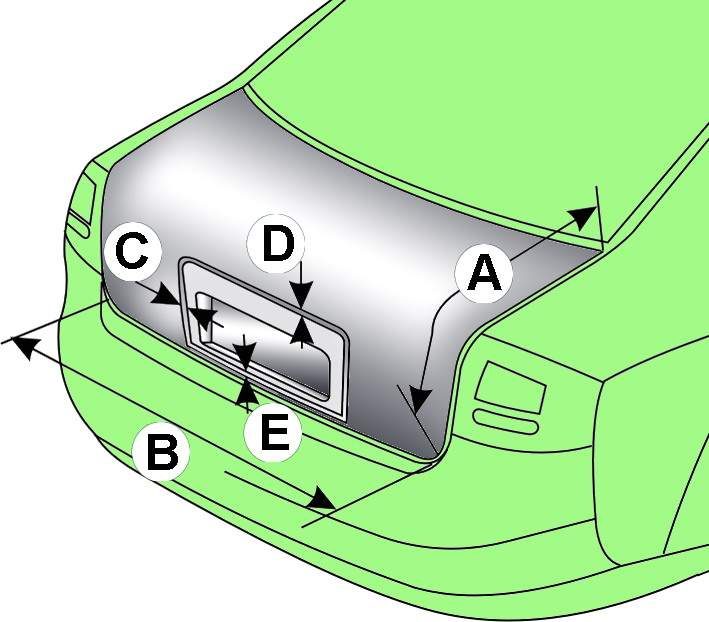

Рис. 16.22. Величины зазоров между крышкой багажника и элементами кузова: А – 3,0+1,0 мм; В – 5,0+1,0 мм; С – (1,5±0,3) мм; D — заподлицо с крышкой багажника; Е – 1,5–0,5 мм

По окончании регулировки проверьте зазоры (рис. 16.22) между крышкой багажника и элементами кузова.
