17.20. Панель приборов

Закройте сиденье водителя и переднего пассажира покрывалом.

Включите зажигание.

На автомобилях с электрической регулировкой сидений переместите их назад до упора.

Установите рулевое колесо для движения прямо.

Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Рис. 16.58. Рулевое колесо с подушкой безопасности: 1 – рулевое колесо; 2 – электрический разъем считывающей катушки; 3 – электрический разъем подушки безопасности; 4 – электрический разъем снятия статического электричества; 5 – болт, 70 Н·м; 6 – подушка безопасности; 7 – фиксатор; 8 – отвертка Torx Т30; 9 – кольцо возврата в нейтральное положение со скользящим контактом; 10 – электрический разъем обогрева рулевого колеса

С обратной стороны рулевого колеса отверткой Torx Т30 поверните по часовой стрелке на 90° гнездо и освободите фиксатор 7 (рис. 16.58) подушки безопасности.

Поверните рулевое колесо на половину оборота и освободите второй фиксатор подушки безопасности.

Отсоедините электрические разъемы подушки безопасности 3 и снятия статического электричества 4 и снимите подушку безопасности.

Выверните болт 5 крепления рулевого колеса.

Отсоедините электрические разъемы считывающей катушки 2 и обогрева рулевого колеса 10.

На автомобилях с системой электронной стабилизации ESP снимите датчик угла поворота.

Выверните два винта и, потянув на себя, снимите ручку регулировки положения рулевой колонки.

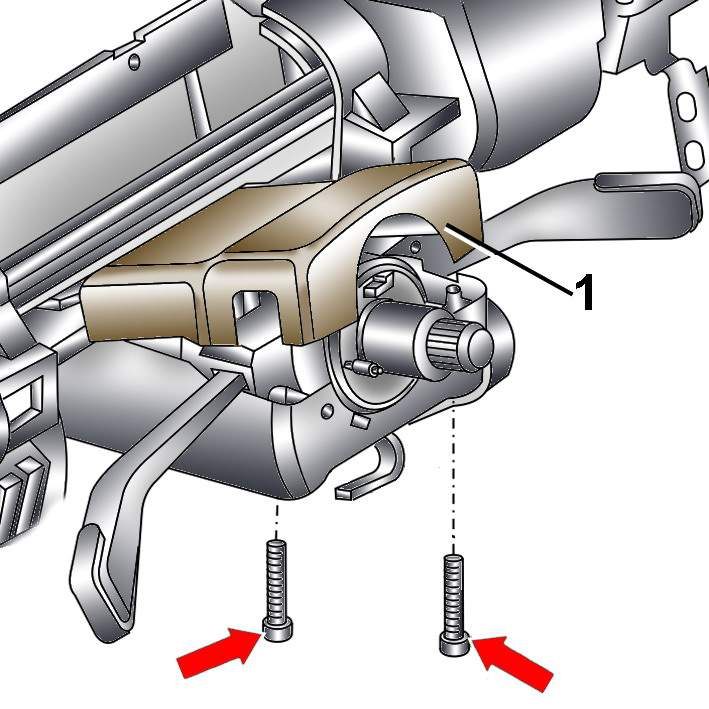

Рис. 16.59. Расположение винтов крепления верхнего кожуха (1) рулевой колонки

С нижней стороны выверните два винта и снимите верхний кожух 1 (рис. 16.59) рулевой колонки.

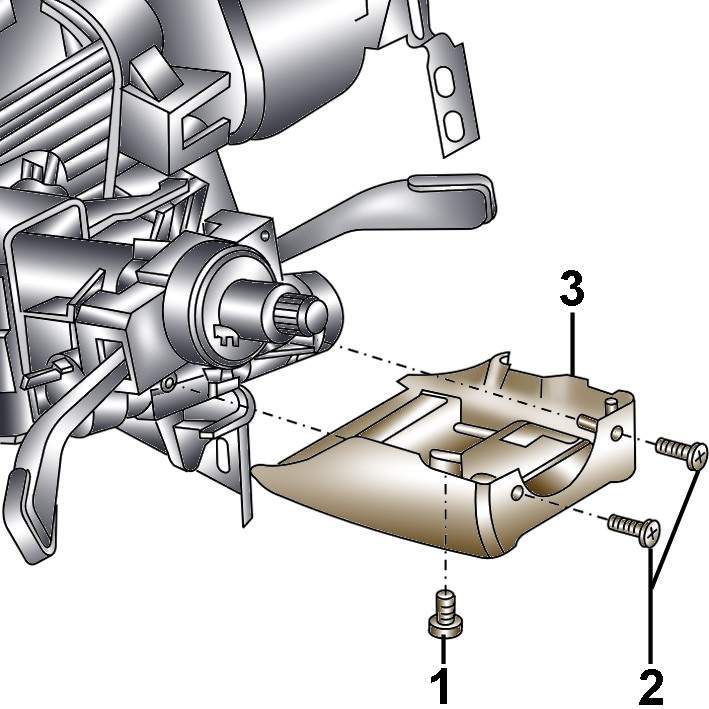

Рис. 16.60. Расположение винтов (1 и 2) крепления нижнего кожуха (3) рулевой колонки

Выверните три винта 1 и 2 (рис. 16.60) и снимите нижний кожух 3 рулевой колонки.

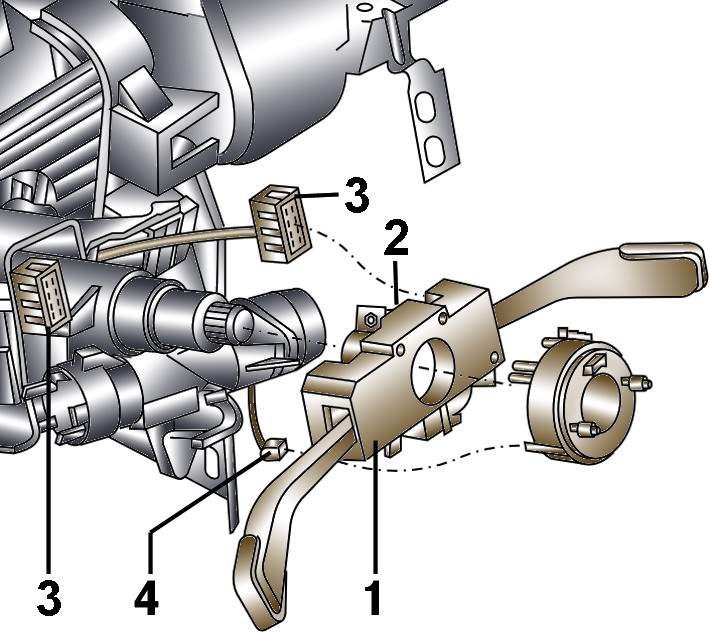

Рис. 16.61. Расположение болта (2) крепления переключателей (1) на рулевой колонке и электрических разъемов (3 и 4)

Отсоедините электрический разъем 1 (рис. 16.61).

Выверните болт 2 крепления переключателей на рулевой колонке.

Отсоедините электрические разъемы 3 и снимите переключатели с рулевой колонки.

Освободите зажимы проводов от рулевой колонки и отведите провода в сторону.

На автомобилях с автоматической коробкой передач переместите рычаг селектора в положение P.

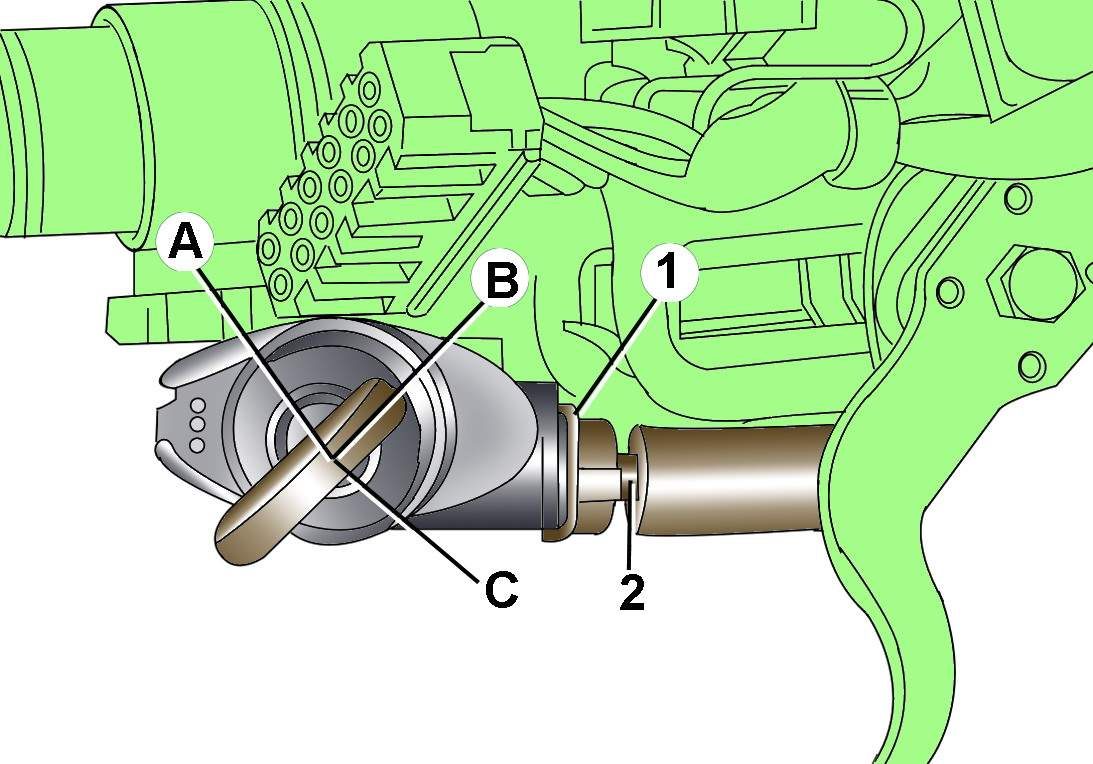

Рис. 16.62. Положения ключа (А, В, С) при снятии замка зажигания и расположение рычага (1) и троса (2) замка зажигания

Поверните ключ в замке зажигания в положение В («Ignition on») (рис. 16.62).

Снимите рычаг 1 замка зажигания и отсоедините трос 2, потянув его из корпуса замка зажигания.

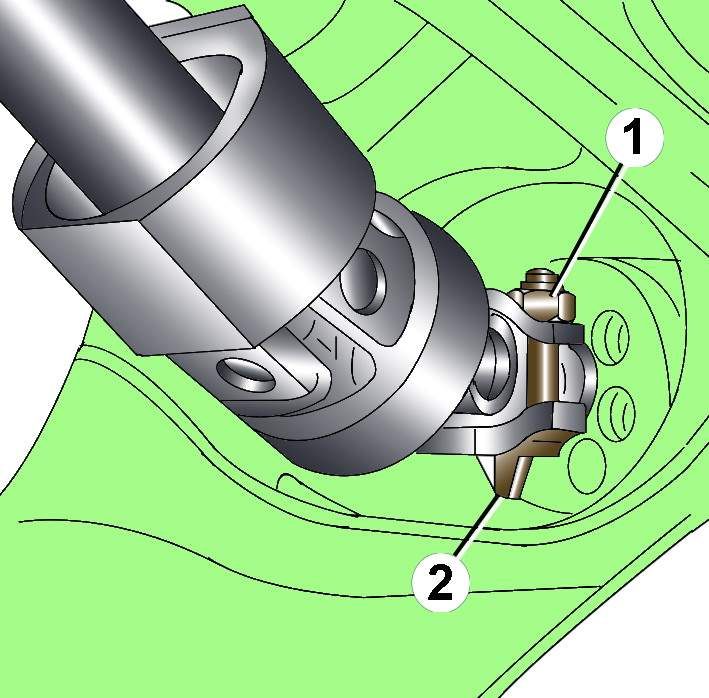

Рис. 16.63. Расположение гайки (1) и зажима (2) крепления универсального шарнира рулевой колонки

Отвинтите гайку 1 (рис. 16.63) крепления универсального шарнира рулевой колонки.

Ослабьте эксцентриковый болт, поворачивая его по часовой стрелке, и выньте болт. Перемещая в сторону, снимите универсальный шарнир рулевой колонки.

Выверните болты крепления рулевой колонки и снимите рулевую колонку.

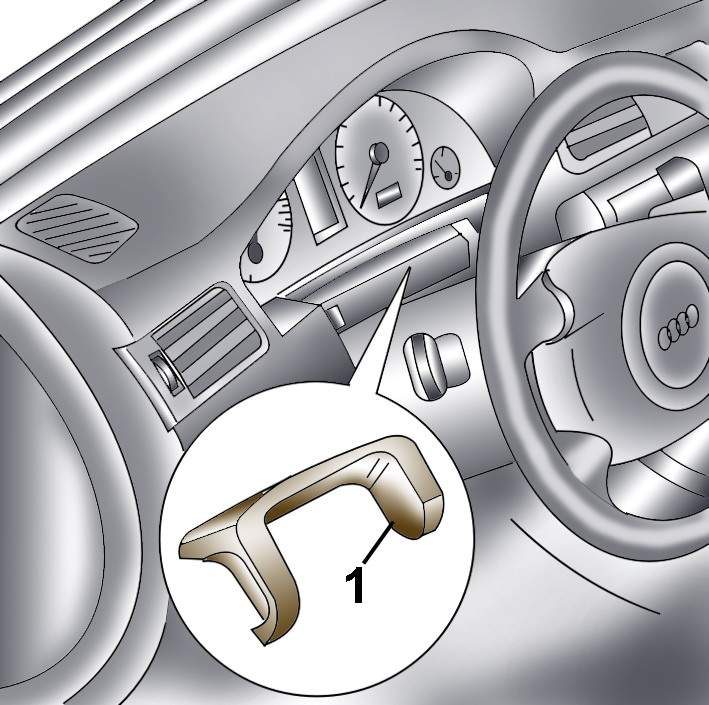

Рис. 16.64. Расположение декоративной накладки (1) в основании комбинации приборов

Нажмите вверх на боковые стороны декоративной накладки, расположенной в основании комбинации приборов, и снимите ее (рис. 16.64).

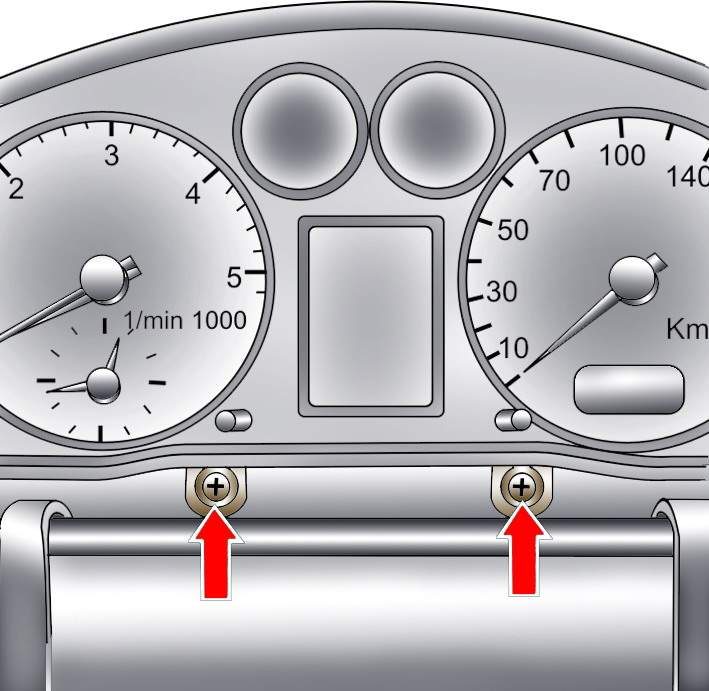

Рис. 16.65. Расположение винтов крепления комбинации приборов

Выверните два винта крепления комбинации приборов (рис. 16.65).

Выдвиньте комбинацию приборов из панели приборов.

Отсоедините электрические разъемы от задней части комбинации приборов и снимите комбинацию приборов.

Выверните винты и снимите нижнюю отделку панели с вещевой полкой со стороны водителя.

Снимите вещевой ящик.

Снимите центральную консоль.

Снимите переднюю секцию центральной консоли.

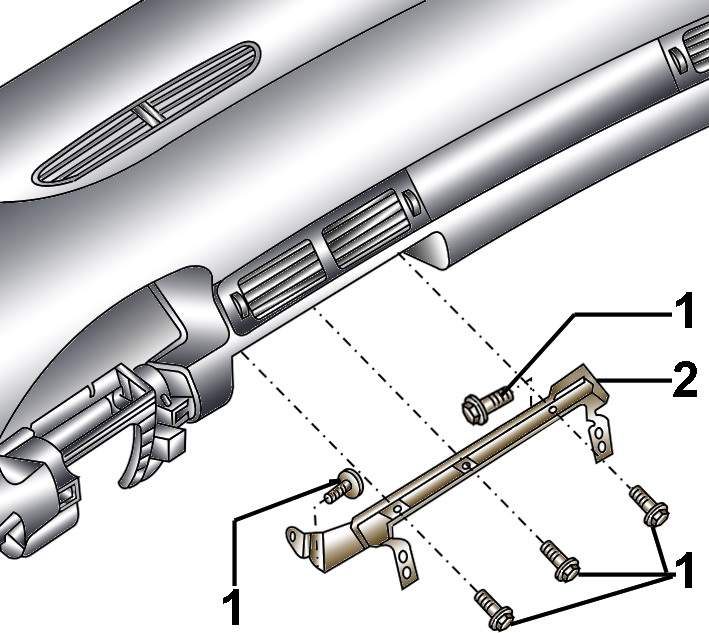

Рис. 16.66. Расположение болтов (1) крепления кронштейна (2)

Выверните болты 1 (рис. 16.66) и снимите кронштейн 2.

Лезвием отвертки подденьте и снимите крышку с левого торца панели приборов.

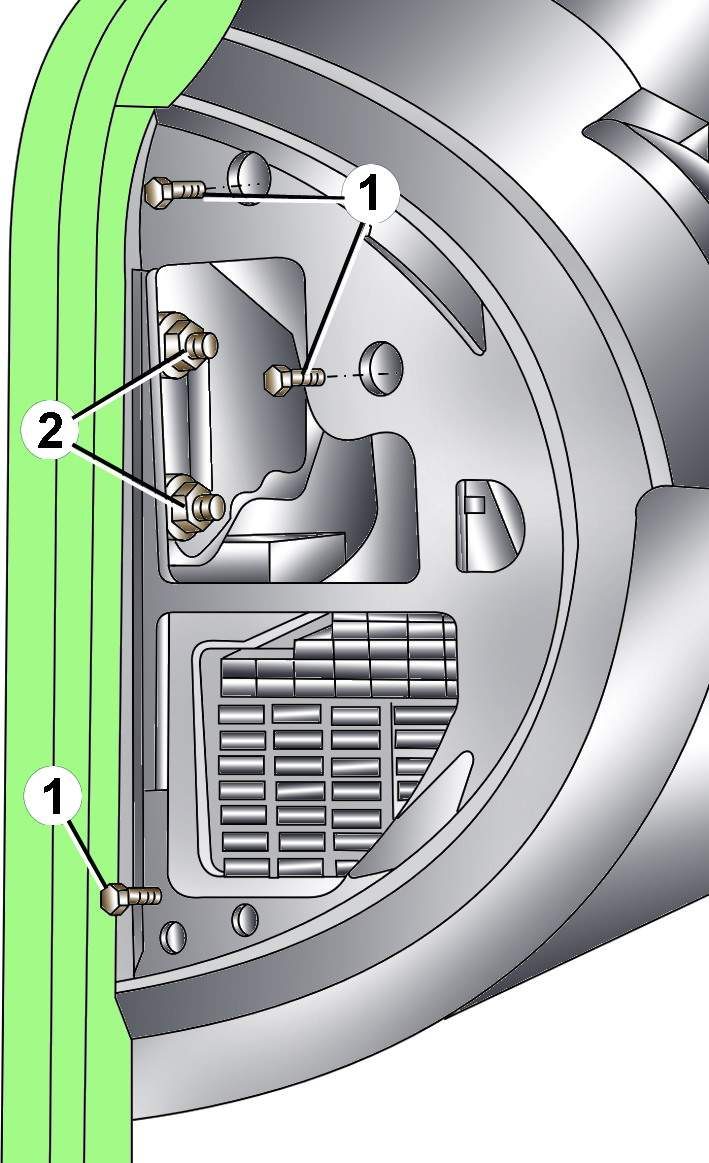

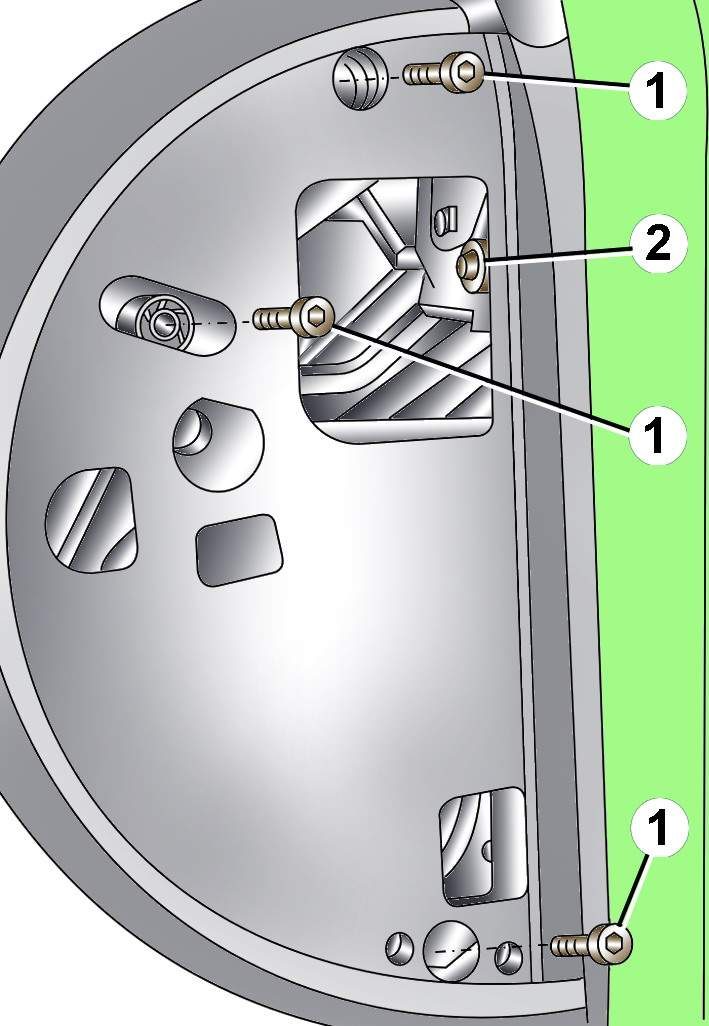

Рис. 16.67. Расположение болтов (1) и гаек (2) крепления левой стороны панели приборов

С левого торца панели приборов выверните три болта 1 (рис. 16.67).

Лезвием отвертки подденьте и снимите крышку с правого торца панели приборов.

Рис. 16.68. Расположение болтов (1) и гаек (2) крепления правой стороны панели приборов

С правого торца панели приборов выверните три болта 1 (рис. 16.68).

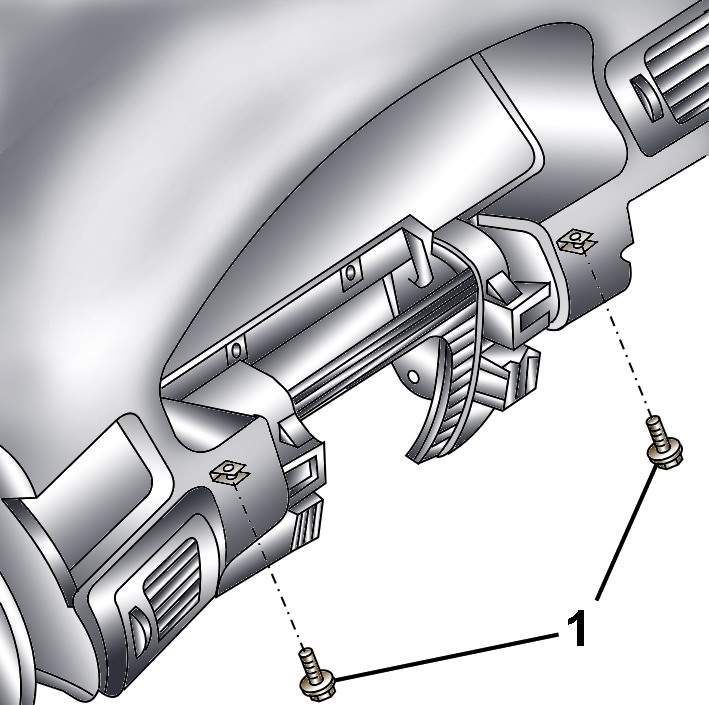

Рис. 16.69. Расположение болтов (1) крепления панели приборов со стороны водителя

Выверните нижние болты 1 (рис. 16.69) крепления панели приборов со стороны водителя.

Снимите подушку безопасности переднего пассажира.

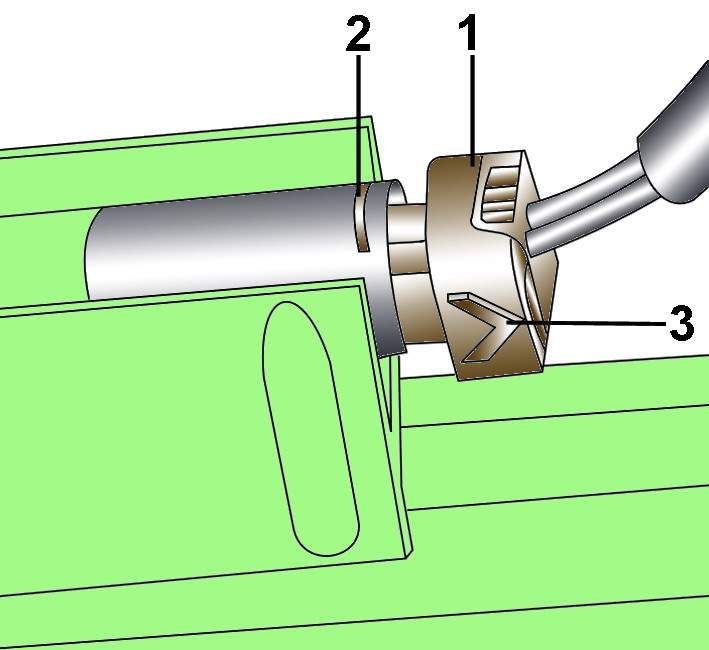

Рис. 16.70. Расположение фиксатора (2) и направление отсоединения (3) электрического разъема (1) подушки безопасности

Отверткой нажмите фиксатор 2 (рис. 16.70) и отсоедините электрический разъем 1 подушки безопасности в направлении стрелки 3.

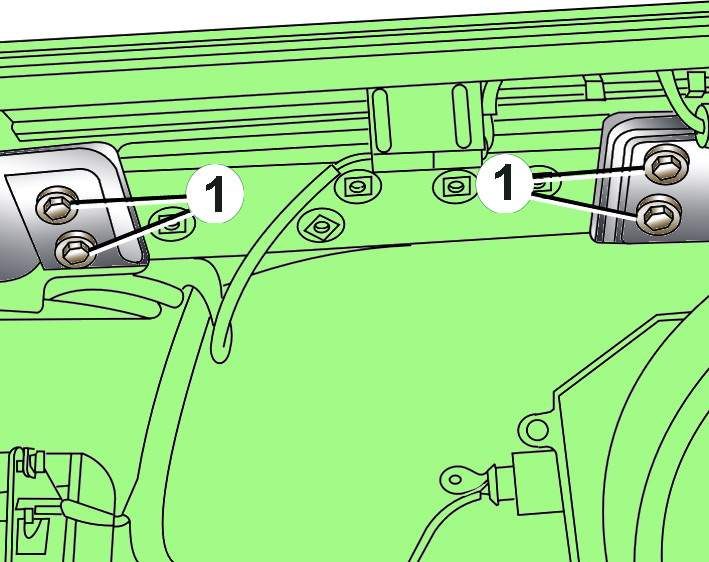

Рис. 16.71. Расположение болтов (1) крепления панели приборов

Выверните болты 1 (рис. 16.71) крепления панели приборов.

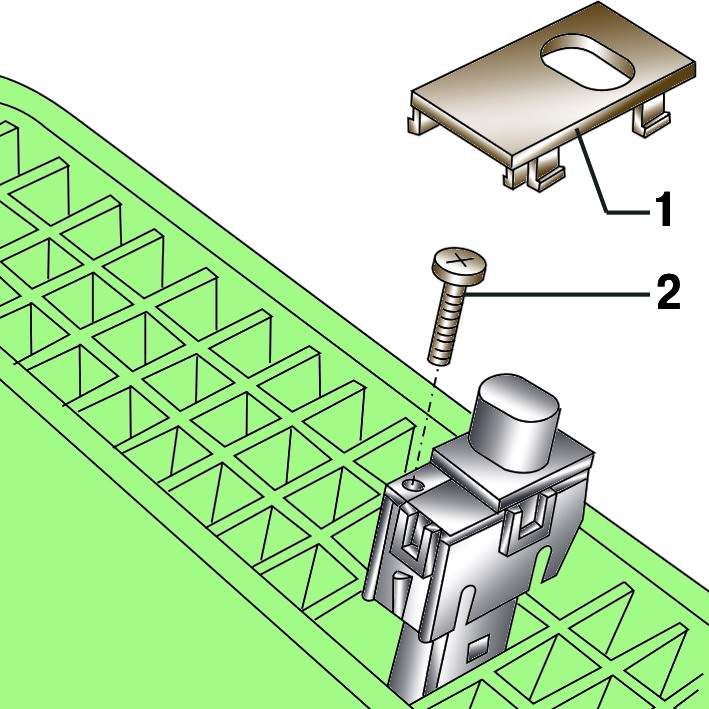

Рис. 16.72. Крышка (1) и винт (2) крепления фотодатчика

Снимите фотодатчик. Для этого лезвием тонкой отвертки снимите крышку 1 (рис. 16.72), выверните винт 2, поднимите фотодатчик и отсоедините от него электрический разъем.

Отсоедините электрические разъемы подсветки левой, правой и центральных частей панели приборов.

Потяните панель приборов назад и снимите ее. Операцию выполняют с помощником.

Привяжите шнур к электрическому разъему фотодатчика.

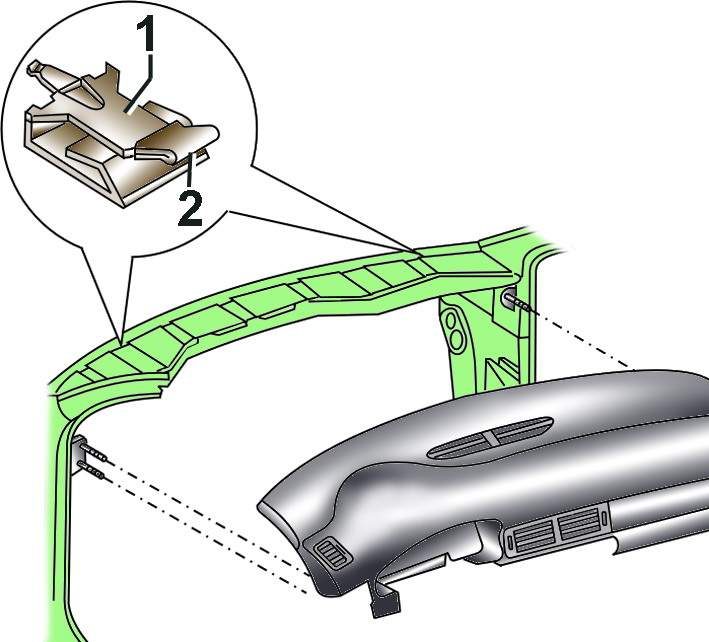

Рис. 16.73. Места расположение зажимов (1) с колодками (2) крепления панели приборов

Установите панель приборов в автомобиль и, нажимая вниз, защелкните колодки 2 (рис. 16.73) зажимов 1.

За шнур втяните электрический разъем фотодатчика.

Установите рулевую колонку на автомобиль и вверните болты крепления так, чтобы рулевая колонка еще могла перемещаться.

Установите универсальный шарнир на вал рулевого механизма, вставьте эксцентриковый болт, поверните его против часовой стрелки и установите на болт гайку и затяните ее моментом 30 Н·м (см. рис. 16.63).

Установите переключатели и кожухи рулевой колонки.

Выровняйте относительное положение рулевой колонки и затяните болты ее крепления моментом 20 Н·м.

Подсоедините к рулевому колесу электрические разъемы считывающей катушки 2 и обогрева рулевого колеса 10 (см. рис. 16.58).

Установите рулевое колесо и закрепите новым болтом, затянув его моментом 50 Н·м.

Подсоедините электрические разъемы подушки безопасности 3 и снятия статического электричества 4 (см. рис. 16.58) и установите подушку безопасности. Убедитесь, что фиксаторы надежно удерживают подушку безопасности.

Дальнейшая установка проводится в последовательности, обратной снятию.
