17.3. Переднее крыло

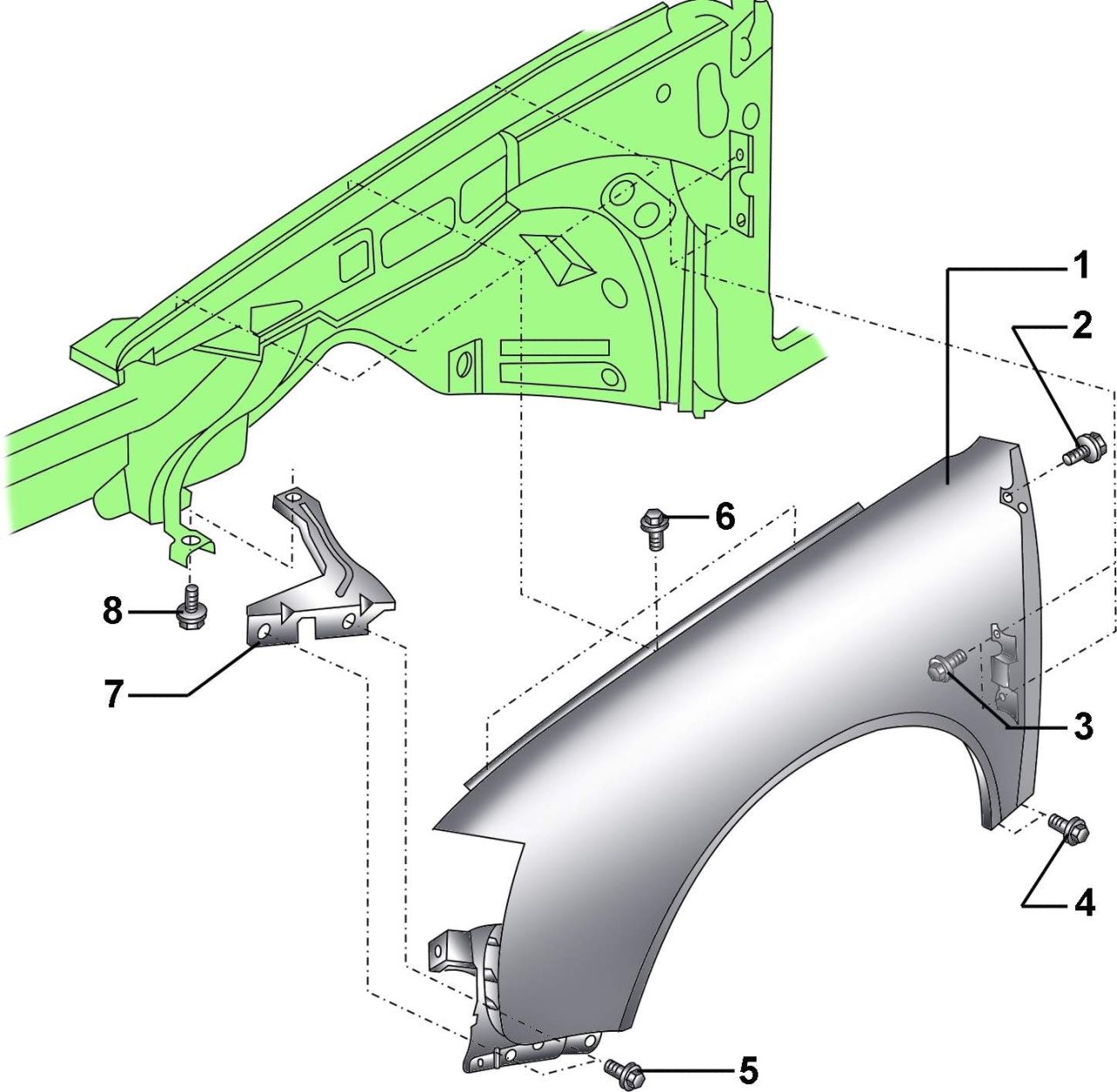

Рис. 16.9. Переднее крыло: 1 – переднее крыло; 2, 3, 4, 5, 8 – болты, 10 Н·м; 6 – болт, 15 Н·м; 7 – кронштейн

Переднее крыло и элементы его крепления показаны на рис. 16.9.

Снимите передний бампер.

Снимите переднее колесо.

Выверните винты и снимите облицовку ниши переднего колеса.

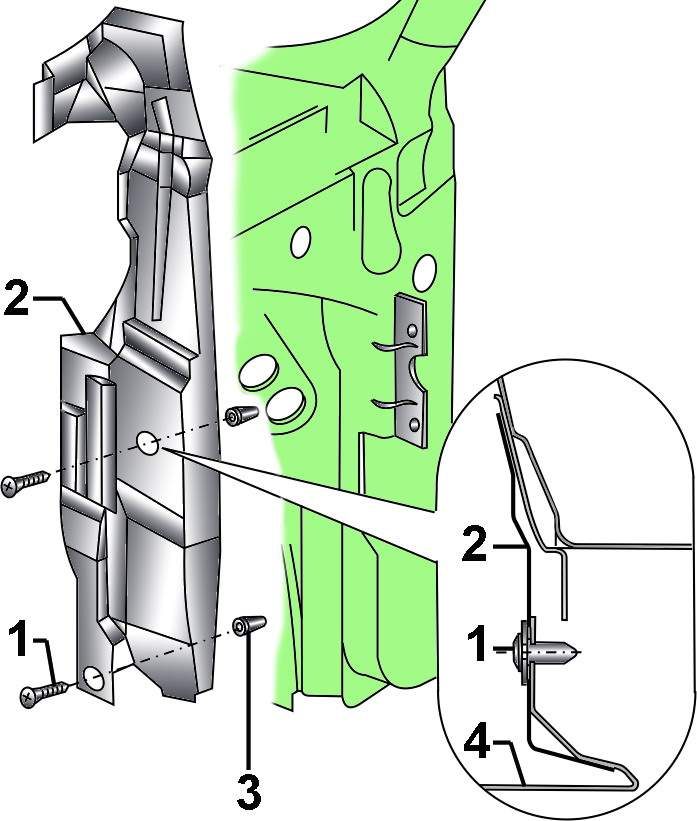

Рис. 16.10. Защитная панель внутренней задней части переднего крыла: 1 – винты; 2 – защитная панель; 3 – распорный пистон; 4 – переднее крыло

Выверните винты и снимите защитную панель внутренней задней части переднего крыла (рис. 16.10).

Снимите фары.

Отсоедините электрический разъем от бокового повторителя поворота.

Выверните болты 2, 3, 4, 5, 6, 8 (см. рис. 16.9) крепления переднего крыла. Болты покрыты защищающим средством, и после отвинчивания необходимо использовать новые болты.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Установите переднее крыло на автомобиль, совместите отверстия под болты и затяните болты 2, 3, 4, 5, 8 (см. рис. 16.9) моментом 10 Н·м, а болт 6 — моментом 15 Н·м. При установке крыла проверьте, чтобы зазоры между крылом и капотом, а также между крылом и передней дверью были равномерными по всей длине и составляли 3,0+1,0 мм.
