17.19. Прикуриватель

Снятие

Снимите переднюю пепельницу.

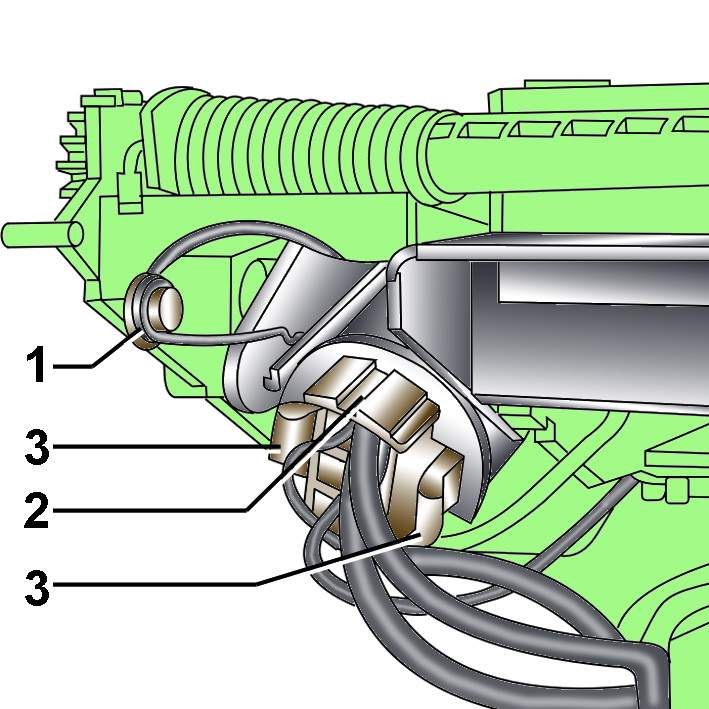

Рис. 16.56. Расположение фиксаторов (3) электрического разъема (2) и пружины (1) переднего прикуривателя

Сожмите фиксаторы 3 (рис. 16.56) и отсоедините электрический разъем 2 от прикуривателя.

Снимите пружину 1.

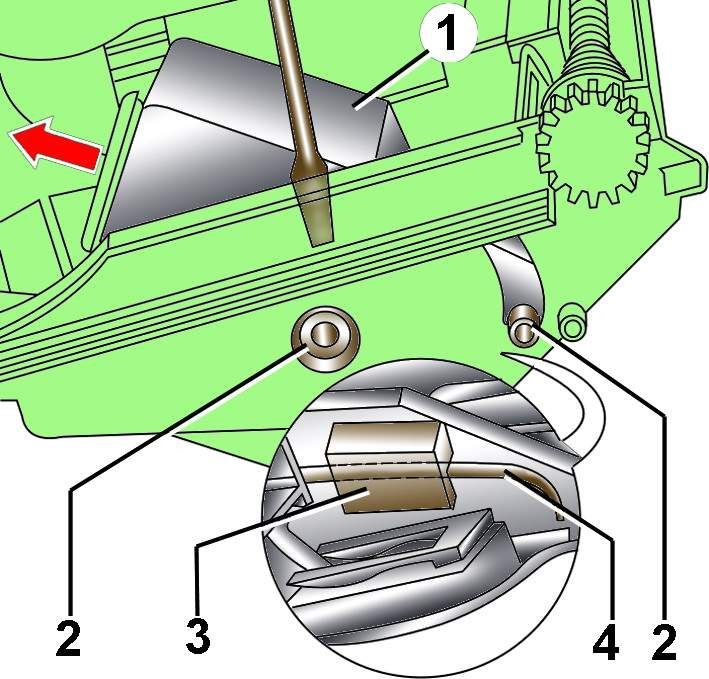

Рис. 16.57. Снятие переднего прикуривателя: 1 – прикуриватель; 2 – фиксаторы; 3 – защелка; 4 – рычаг

Немного сдвиньте прикуриватель 1 (рис. 16.57) внутрь.

Лезвием отвертки отожмите фиксаторы 2 с двух сторон прикуривателя.

Проверьте, что рычаг 4 вышел из зацепления с защелкой 3.
