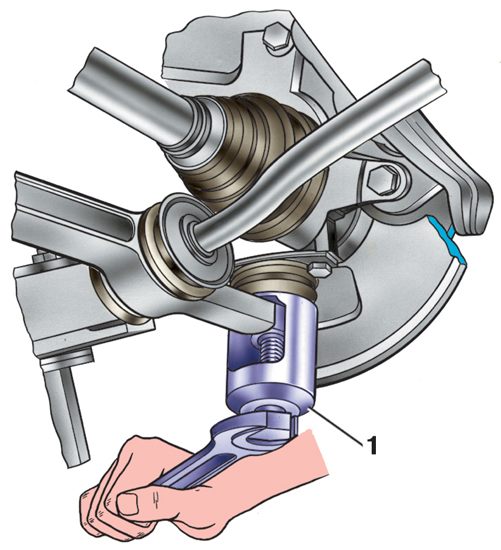

6.1.6.2. Поворотный кулакВыпрессовка конуса пальца шарового шарнира из рычага
подвески

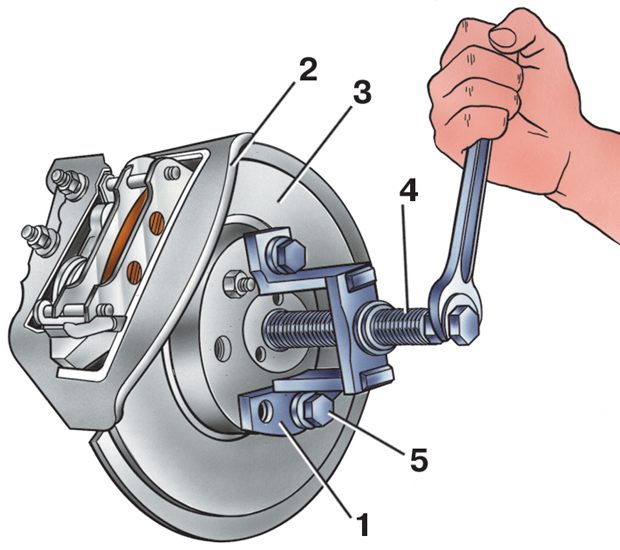

Снятие поворотного кулака
|
|
1 – скоба приспособления;
2 – скоба тормоза;
3 – диск тормоза;
4 – винт;
5 – болт |
Поворотный кулак может быть снят с автомобиля без снятия телескопической стойки
9 (см. рис. Передняя подвеска автомобиля).
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвернуть гайку 38 в соединении ступицы
переднего колеса с приводом передних колес и самостопорящуюся гайку
42 крепления пальца шарового шарнира 41 к рычагу 4 подвески. |
| 2. При помощи съемника 1 (см. рис. Выпрессовка
конуса пальца шарового шарнира из рычага подвески), установленного
на двух выступах рычага подвески, выпрессовать палец из конусного
отверстия рычага. |
| 3. Прикрепить двумя болтами 5 (см. рис. Снятие
поворотного кулака) к плоскости ступицы фланец скобы 1 приспособления
и при помощи винта 4 снять поворотный кулак в сборе с тормозами и
ступицей со шлицев привода колес. |
| 4. Отсоединить гибкие тормозные шланги от кронштейнов
на кузове и телескопической стойки. |
|
|
|
