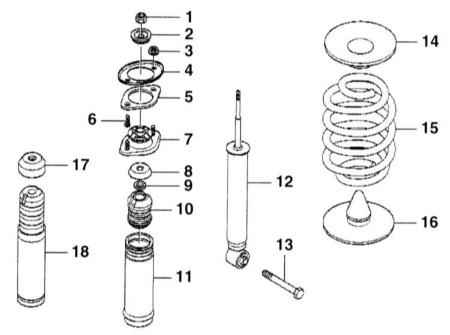

11.2.1. Снятие и установка заднего амортизатора

1 Отведите облицовку багажного отсека в районе крепления амортизатора.

Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка

2 Поднимите и установите на подставки заднюю часть автомобиля.

3 Подоприте нижний поперечный рычаг -4- гаражным подъемником, подложив деревянную подкладку. Если это условие не выполняется, балка подвески упадет после отсоединения амортизатора вниз. При этом может быть поврежден приводной вал.

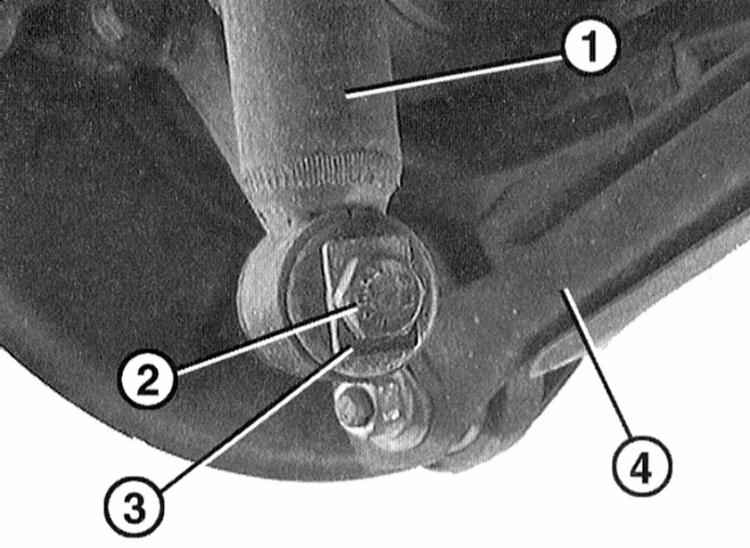

4 Отсоедините амортизатор -1- у балки подвески. Маркируйте положение обеих шайб для возможности последующей сборки. Упорная шайба -3- резиновой опоры показывает в сторону головки болта -2-.

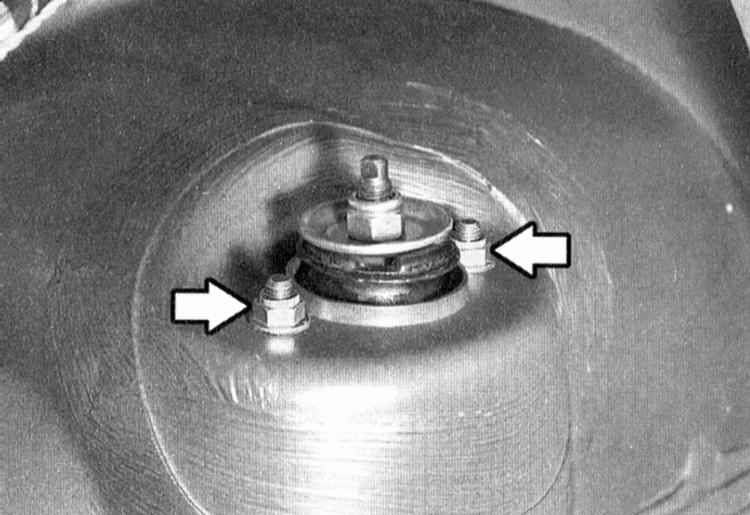

5 Отверните две гайки крепления центрирующей чашки.

6 Снимите усилительную пластину, если она имеется, на левой стороне автомобиля.
7 Выньте вниз амортизатор.

Амортизатор держите только вертикально. В противном случае во время движения автомобиля может появиться повышенный шум. Тогда необходимо вытянуть шток и поставить амортизатор на 24 часа при комнатной температуре (+20°С).

8 Проверьте амортизатор, обратитесь к Разделу Снятие и установка заднего амортизатора.
9 Прокладку между амортизатором и кузовом обязательно замените на новую.
10 Вставьте амортизатор.
11 Вставьте усилительную пластину, если она снималась.
12 Закрепите амортизатор наверху двумя новыми самостопорящимися гайками и затяните их моментом 25 Н•м.
13 Закрепите амортизатор внизу, не затягивая пока гайки крепления. Не забудьте при этом поставить шайбы с обеих сторон крепления амортизатора. Упорная шайба резиновой опоры должна показывать в сторону головки болта.
14 Отведите гаражный подъемник и опустите автомобиль на колеса.
15 При затягивании гайки крепления нижней опоры амортизатора автомобиль не должен быть нагружен. Для этого должны быть выполнены следующие условия:

— автомобиль полностью заправлен топливом;
— мдавление в шинах в соответствовать установленному;
— автомобиль имеет следующую схему загрузки: 2 Х 68 кг спереди, 1Х 68 кг сзади, 1 Х 21 кг в центре багажника;
— подвески автомобиля прожаты.
16 Затяните нижний болт крепления моментом 100 Н•м.
17 Закройте крышку багажного отсека.
