11. Коробка передач ИЖ-2126

Коробка передач ИЖ-2126

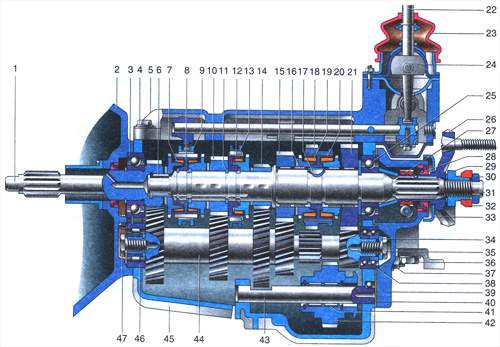

Коробка передач Иж-2126:1 - первичный вал; 2 - картер сцепления; 3 - задний подшипник первичного вала; 4 - болт крепления верхней крышки; 5 - верхняя крышка; 6 - передний подшипник вторичного вала; 7 - блокирующее кольцо синхронизатора включения передачи; 8 - ступица III-IV передач; 9 - муфта III-IV передач; 10 - шестерня III передачи; 11 -стопорное кольцо; 12- ступица V передачи; 13- муфта V передачи; 14-шестерня V передачи; 15- шестерня II передачи; 16 - роликовый подшипник; 17 - шпонка: 18 - муфта-шестерня заднего хода; 19 - блокирующее кольцо синхронизатора включения II передачи; 20 - ступица I-II передач; 21 - шестерня I передачи; 22 - стержень рычага переключения передач; 23 - чехол рычага; 24 - рычаг переключения передач; 25 - задний подшипник вторичного вала; 26 - фланец эластичной муфты карданной передачи; 27 - ведущая шестерня привода спидометра; 28 - сальник вторичного вала; 29 - гайка фланца эластичной муфты; 30 - центрирующее кольцо; 31 - вторичный вал; 32 - уплотнитель; 33 - грязеотражатель; 34 - шайба; 35 - задний болт промежуточного вала; 36 - болт крепления кронштейна задней опоры силового агрегата; 37 - гайка шпильки крепления задней крышки; 38 - задний подшипник промежуточного вала; 39 - задняя крышка коробки передач; 40 - прокладка задней крышки; 41 - игольчатый подшипник; 42 - промежуточная шестерня заднего хода; 43 - ось промежуточной шестерни; 44 - промежуточный вал; 45 - картер коробки передач; 46 - передний подшипник промежуточного вала; 47 - болт переднего подшипника промежуточного вала.

Описание конструкции

Коробка передач Иж-2126 может агрегатироваться как с двигателем УМПО-331, так я с двигателем ВАЗ-2106. Коробка передач, предназначенная для установки в комплекте с двигателем УМПО-331, в сравнении с коробкой передач, устанавливаемой с двигателем ВАЗ-2106, имеет более короткий первичный вал и крупные шлицы под ступииу ведомого лиска сцепления.

К картеру сцепления двигателя УМПО-331 коробка передач крепится непосредственно, а к картеру сцепления двигателя ВАЗ-2106 — через проставку (устройство узла показано в подразделе «Замена сальника первичного вала» ). Стык проставки с картером коробки передач уплотнен прокладкой, а стык проставки с картером сцепления прокладки не имеет. В отверстии проставки под первичный вал коробки передач установлены сальник и пружинное кольцо. Упорные кольца переднего подшипника промежуточного и заднего подшипника первичного валов коробки передач, агрегатируемой с двигателем ВАЗ, дополнительно зафиксированы болтом с шайбой. В связи с этим коробки передач для разных модификаций автомобиля Иж-2126 не взаимозаменяемы. При необходимости установки одной коробки вместо другой придется полностью разбирать ее для замены первичного вала. В остальном конструкции коробок передач аналогичны.

Коробка передач ИЖ-2126

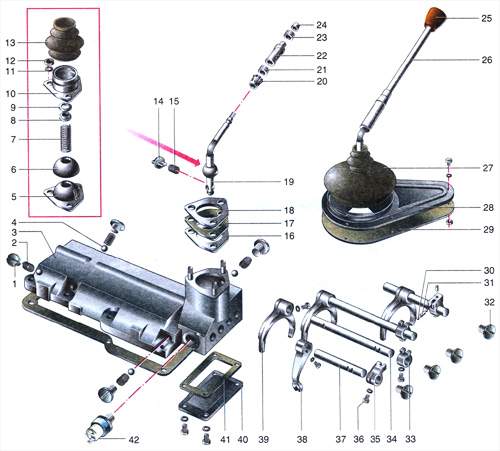

Механизм и привод переключения передач: 1 - пробка фиксатора; 2 - пружина; 3 - верхняя крышка коробки передач; 4 - шарик; 5 - шаровая опора; 6 - сферическая шайба; 7 - пружина рычага; 8 - опорная шайба; 9 - стопорное кольцо; 10 - фланец крепления чехла; 11 - шайба; 12 - гайка; 13 - чехол рычага; 14 - скоба оттяжной пружины; 15 - оттяжная пружина; 16,18 - прокладки шаровой опоры; 17 - направляющая чашка; 19 - рычаг переключения передач; 20 - запорная втулка; 21, 23 - демпфирующие втулки; 22 - дистанционная втулка; 24 - упорная подушка; 25 - рукоятка рычага; 26 - стержень рычага; 27 - изолирующий чехол; 28 - защитная крышка; 29 - прокладка защитной крышки; 30 - шарик; 31 - толкатель; 32 - пробка штока; 33 - головка штока III-IV передан; 34, 37 - штоки; 35 - головка штока заднего хода; 36 - стопорный болт; 3В - вилка включения заднего хода; 39 - вилка переключения передач; 40 - нижняя крышка; 41 - прокладка нижней крышки; 42 - выключатель света заднего хода.

Коробка передач — механическая, трехвальная, пятиступенчатая (имеет пять передач переднего хода и одну - заднего). Все передачи переднего хода синхронизированы. Механизм переключения передач смонтирован в верхней крышке коробки передач. Корпусные детали коробки — картер, задняя и верхняя крышки - отлиты из алюминиевого сплава и стянуты между собой болтами и шпильками с гайками. Соединения уплотнены прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность картера коробки передач оребрена.

Для обеспечения соосности коленчатого вала двигателя и первичного вала коробки передач картеры сцепления двигателей УМПО-331 и ВАЗ-2106 центрируются относительно блока цилиндров двумя втулками (под них выполнены проточки в двух нижних крепежных отверстиях блока цилиндров и картера сцепления).

Картер сцепления двигателя ВАЗ-2106 также сцентрирован с коробкой передач через цилиндрический выступ проставки, соосный с первичным валом и входяший в проточку картера сцепления

На задней крышке коробки передач установлена задняя опора силового агрегата. Она крепится к поперечине, а поперечина — к кронштейнам пола кузова.

В картере коробки передач с левой стороны расположено заливное (контрольное) отверстие, а внизу — сливное. Отверстия закрыты пробками с конической резьбой. В коробку передач заливают трансмиссионное масло вязкостью от 75W80 до 85W90 и класса качества не ниже GL-4. Его уровеньдолжен находиться у нижней кромки заливного отверстия (предварительно убедитесь в том, что автомобиль стоит горизонтально).

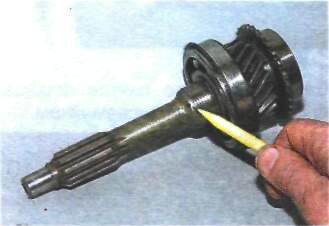

Детали коробки передач смазываются разбрызгиванием. Выходы первичного и вторичного валов уплотнены сальниками. Сальник первичного вала установлен в картере сцепления (коробка с двигателем УЗАМ-331) или в проставив (коробка с двигателем ВАЗ-2106), а вторичного — в задней крышке коробки передач.

Коробка передач ИЖ-2126

Для вентиляции коробки передач служит отверстие в первичном валу.

В коробке передач три вала: первичный, вторичный и промежуточный.

Первичный вал опирается на два шариковых подшипника — в заднем торце коленчатого вала и в передней стенке картера коробки передач (последний воспринимает основную часть нагрузки). В отверстии заднего торца первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов. Другим концом вторичный вал опирается на шариковый подшипник, установленный в задней стенке картера коробки передач.

Промежуточный вал вращается в двух подшипниках, расположенных в стенках картера коробки передач: передний — роликовый, задний — двухрядный шариковый. Внутренние кольца подшипников закреплены на валу болтами с шайбами. Болт заднего подшипника имеет левую резьбу.

Ось промежуточной шестерни заднего хода запрессована передним конпом в приливе нижней части картера коробки передач, задним - в стенке картера. Промежуточная шестерня заднего хода вращается на двухрядном игольчатом подшипнике.

Первичный вал имеет два зубчатых венца. Косозубый венеи находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе). Прямозубый венец первичного вала яапяется венцом синхронизатора IV передачи (при ее включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют «прямой»).

Промежуточный вал представляет собой блок из пяти косозубых шестерен и одной прямозубой заднего хода. При включении любой передачи переднего хода, кроме IV, крутящий момент передается на вторичный вал через промежуточный. Для включения передачи заднего хода нужно ввести промежуточную шестерню в зацепление с муфтой-шестерне и заднего хода на вторичном валу и с ведущей шестерней промежуточного вала. Шестерни промежуточного вала расположены в следующем порядке (со стороны передней части): шестерня постоянного зацепления с первичным валом, шестерни III, V, II, заднего хода и I передач.

На вторичном валу расположены ведомые шестерни III. V, II передач, муфта-шестерня заднего хода, ведомая шестерня I передачи и синхронизаторы. Ведомые шестерни передач переднего хода свободно вращаются на валу и находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерни I и II передач врашаются на двухрядных игольчатых подшипниках, шестерни III и V передач — на шейках вала. Шестерня заднего хода выполнена заодно с муфтой синхронизатора I и II передач, ступица которого жестко закреплена на валу шпонкой. Заодно с косозубыми шестернями передач переднего хода выполнены венцы их синхронизаторов — прямозубые шестерни меньшего диаметра. Они направлены в сторону соответствующего синхронизатора (III, I, V — вперед. II — назад). На заднем конце вторичного вала гайкой закреплен фланец эластичной муфты.

Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, пружинного разрезного кольца и блокирующего кольца. Ступицы синхронизаторов III-IV и V передач входят тремя внутренними выступами в продольные пазы на вторичном валу, а ступица синхронизаторов I—II передач удерживается шпонкой. На наружной поверхности ступиц имеются шлицы, по которым перемещаются скользящие муфты. На муфтах есть выточки, в которые входят вилки штоков переключения передач. На ступице выполнены три выступа, входящие в пазы зубчатого венца блокирующего кольца. Между блокирующим кольцом и ступицей синхронизатора устанавливается пружинное разрезное кольцо. Тремя своими выступами, проходящими через пазы на ступице, кольцо взаимодействует со скользящей муфтой.

Привод управления коробкой передач состоит из рычага переключения передач и шаровой опоры.

Механизм переключения передач расположен в верхней крышке коробки передач и состоит из четырех штоков с вилками. Вилки включения передач переднего хода входят в выточки скользящих муфт синхронизаторов, а вилка включения заднего хода - в палец рычага, который своим сухарем входит в выточку на промежуточной шестерне.

В каналах верхней крышки коробки передач расположены фиксаторы, состоящие из шариков и пружин. Под действием пружин шарики входят в лунки штоков, предотвращая самопроизвольное выключение передач. Блокировочное устройство, предохраняющее коробку передач от одновременного включения двух передач, состоит из двух толкателей и трех шариков. Толкатели находятся в отверстиях штоков включения III-IV и V передач, а шарики - в каналах крышки между гнездами под штоки.

В левой задней части верхней крышки коробки передач ввернут выключатель фонарей заднего хода.
