15. Передняя подвеска

Передняя подвеска

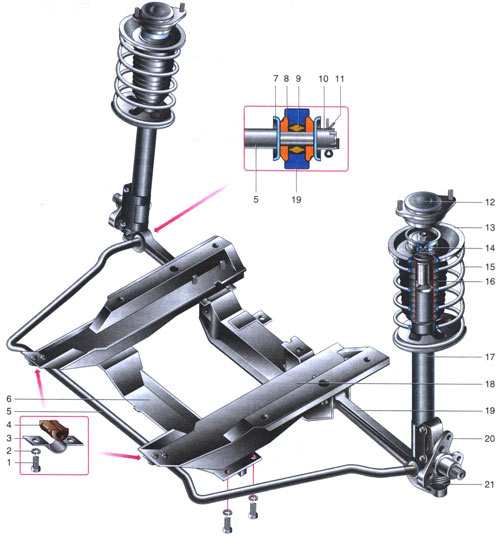

Передняя подвеска: 1 - болт; 2 - пружинная шайба; 3 - кронштейн; 4 - втулка; 5 - штанга стабилизатора; б - передняя поперечина; 7- шайба; 8- резиновая втулка; 9- пластмассовая втулка; 10 -гайка; 11 - шплинт; 12 - верхняя опора стойки; 13 - опорная чашка; 14 - упорный подшипник; 15 - пружина стойки; 16 - чехол; 17 - амортизаторная стойка; 18 - подрамник; 19 - рычаг; 20 - поворотный кулак; 21 - шаровая опора

Описание конструкции

Основной элемент передней подвески — подрамник, к которому крепятся рычаги передней подвески, штанга стабилизатора поперечной устойчивости, а также опоры двигателя и рулевой механизм. Подрамник прикреплен к лонжеронам кузова четырьмя шпильками с гайками.

Передняя подвеска — независимая, типа качающаяся свеча, с направляющими пружинными стойками. Внутренним концом рычаг подвески через сайлент-блок крепится к кронштейну подрамника, наружным — через шаровую опору к поворотному кулаку. Шаровая опора крепится к поворотному кулаку двумя болтами, которые (внимание!) после долгого срока службы могут обломиться от чрезмерного усилия при отворачивании. Поэтому при замене шаровой опоры рекомендуется обстучать головки этих болтов молотком в осевом направлении.

Направляющая пружинная стойка состоит из амортизаторной стойки, витой цилиндрической пружины, пенополиуретанового буфера хода сжатия, защитного чехла штока, верхней чашки с подшипником и верхней опоры. Амортизаторная стойка крепится к поворотному кулаку двумя болтами. Верхний болт имеет две эксцентриковых шайбы, которые при повороте болта позволяют регулировать развал переднего колеса.

Верхняя опора крепится двумя гайками к чашке брызговика кузова. Резиновый элемент опоры позволяет стойке качаться при ходе подвески и повороте автомобиля. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя можно заменить амортизаторную стойку либо установить в ее корпус ремонтный картридж (патрон).

Концы штанги стабилизатора поперечной устойчивости входят в отверстия рычагов подвески, в которых установлены резиновые и пластмассовые втулки. Средней частью штанга крепится через резиновые втулки к передней части подрамника.

В ступице переднего колеса установлен двухрядный радиально-упорный подшипник закрытого типа (такой же подшипник устанавливается в передней ступице переднеприводных автомобилей ВАЗ). На цапфе поворотного кулака подшипник со ступицей удерживаются гайкой, которая затягивается при сборке узла предписанным моментом (см. «Приложения» ) и в процессе эксплуатации подтяжке не подлежит, а подшипник не требует регулировки и пополнения смазки в течение всего срока службы — только заменяется при износе.

При демонтаже ступицы подшипник разрушается, поэтому, снимая ступицу, запаситесь новым подшипником.
