21. Система вентиляции и отопления

Система вентиляции и отопления

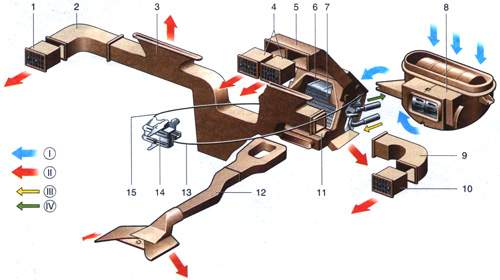

Система вентиляции и отопления: 1 - левый дефлектор; 2 - левый боковой воздуховод; 3 - центральный воздуховод; 4 - центральные дефлекторы; 5 - корпус отопителя; 6 - верхняя заслонка отопителя; 7 - радиатор отопителя; 8 - воэдухонагнетатель; 9 - правый боковой воздуховод; 10 - правый дефлектор; 11 - нижняя заслонка отопителя; 12 - воздуховод подачи воздуха в заднюю часть салона; 13 - тяга управления верхней заслонкой отопителя; 14 - блок управления отопитвлем; 15 - тяга управления нижней заслонкой отопителя; I - холодный воздух; II - подогретый воздух; III - подвод горячей жидкости к радиатору отопителя; IV - отвод жидкости от радиатора отопителя

Описание конструкции

Система вентиляции — приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щель между капотом и ветровым стеклом. Для увеличения подачи воздуха можно опустить стекла дверей, а при низкой скорости — включить электровентилятор воздухе нагнетателя, расположенный в моторном отсеке.

Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в иепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней. Подключенный напрямую вентилятор вращается с максимальной скоростью. Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха (25+10)°С — 4100±200 мин-1. Потребляемая сила тока при максимальной частоте вращения — не более 14 А.

Электродвигатель ремонту не подлежит (за исключением зачисткл коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора. Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить его балансировку.

Потоки воздуха в салоне распределяются воздуховодами, расположенными внутри приборной панели и в кожухе пола. На ветровое стекло воздух поступает через верхние ще-левидные сопла на панели приборов, на боковые стекла — через левый и правый дефлекторы.

К ногам водителя и переднего пассажира воздух поступает через отверстия в нижней части корпуса отопителя, а к ногам задних пассажиров — через воздуховод в кожухе пола.

Для управления распределением воздушных потоков служит верхний рычаг блока управления, расположенного на консоли панели приборов, а также направляющие центральных и боковых дефлекторов и их регуляторы. Верхний рычаг на центральной консоли управляет положением нижней заслонки отопителя, регулируя подачу воздуха к ногам.

Система отопления — жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в корпусе, расположенном в салоне автомобиля под панелью приборов. Подачу жидкости к радиатору регулируют краном отопителя, расположенным в моторном отсеке на отводящем шланге отопителя. Управление краном — ручное из моторного отсека.

Воздух, поступающий из воздухонагнетателя, может проходить через радиатор отопителя или минуя его, в зависимости от положения верхней заслонки отопителя, управляемой нижним рычагом на консоли панели приборов.
