20. Кузов

Кузов

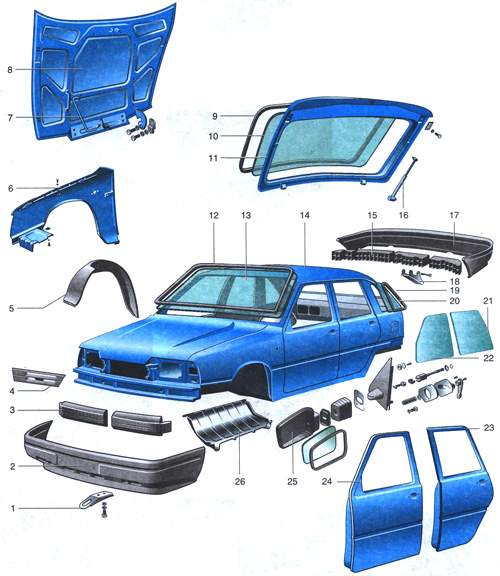

Основные элементы кузова: 1 - передняя буксирная проушина; 2 - передний бампер; 3 - передний ударопоглощающий брус; 4 - решетка радиатора; 5 - подкрылок; 6 - переднее крыло; 7 - упор капота; 8 - капот; 9 - уплотнитель стекла двери задка; 10 - стекло двери задка; 11 - дверь задка; 12 - уплотнитель ветрового стекла; 13 - ветровое стекло; 14 - каркас кузова; 15 - задний ударопоглощающий брус; 16 - газонаполненный упор двери задка; 17 - задний бампер; 18 - задняя буксирная проушина; 19 - уплотнитель стекла боковины; 20 - стекло боковины; 21 - опускное стекло задней двери; 22 - опускное стекло передней двери; 23 - задняя дверь; 24 - передняя дверь; 25 - наружное зеркало заднего вида; 26 - брызговик двигателя.

Описание конструкции

Кузов - цельнометаллический, несущей конструкции. Элементы кузова соединены между собой контактной точечный сваркой, а в труднодоступных местах — электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. Съемные детали кузова: капот, боковые двери, дверь задка, передние крылья, передний и задний бамперы.

Остекление кузова — безопасного типа. Ветровое стекло - трехслойное, полированное. Стекла боковых дверей, окон боковин и стекло двери задка — изогнутые, закаленные. Стекло двери задка — с элементом обогрева. Ветровое, стекла окон боковин и стекло двери задка установлены в проемы в резиновых уплотнителях. Стекла боковых дверей — опускные. В салоне автомобиля установлены панель приборов, органы и приборы управления автомобилем и его оборудованием, два раздельных передних сиденья с подголовниками, регулировкой наклона спинок и перемещения в продольном направлении, заднее сиденье с цельной подушкой и разрезной (1:1) спинкой, складываюшейся целиком или по частям. Для перевозки крупногабаритного багажа можно дополнительно увеличить объем багажного отделения, вынув подушку заднего сиденья — в этом случае сложенные части спинки заднего сиденья образуют площадку одинаковой высоты с полом багажника.

Передние и задние боковые пассажирские места оборудованы ремнями безопасности с трехточечным креплением и инерционными катушками, заднее среднее место — только поясным ремнем.

Отопление и вентиляция салона описаны в главе «Система вентиляции и отопления».
