17. Рулевое управление

Рулевое управление

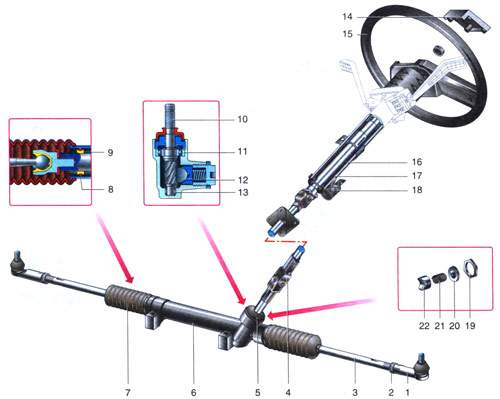

Рулевое управление: 1 - наконечник рулевой тяги; 2 - контргайка; 3 - рулевая тяга; 4 - нижний карданный шарнир; 5 - защитный колпачок; 6 - картер рулевого механизма; 7 - защитный чехол; 8 - резиновое кольцо; 9 - втулка рейки; 10 - шестерня; 11 - шариковый подшипник; 12 - рейка; 13 - игольчатый подшипник; 14 - крышка выключателя сигнала; 15 - рулевое колесо; 16 - рулевая колонка, 17 - резиновая прокладка; 18 - хомут; 19 - контргайка; 20 - гайка упора рейки; 21 - пружина упора; 22 - упор рейки

Описание конструкции

Рулевое управление — травмобезопасное (рулевой вал с двумя карданными шарнирами). Рулевой механизм — типа «шестерня-рейка» с рулевыми тягами.

Картер рулевого механизма - литой, из алюминиевого сплава, прикреплен в моторном отсеке к подрамнику. В картере установлены приводная косозубая шестерня и

зубчатая рейка, которые находятся в постоянном зацеплении. Передний подшипник приводной шестерни (на торце) — игольчатый, задний (ближе к рулевому валу) — шариковый. От осевого перемещения шестерня зафиксирована через шариковый подшипник: его внутреннее кольцо удерживается на хвостовике шестерни стопорным кольцом, а наружное прижимается гайкой к торцу гнезда подшипника в картере рулевого механизма. Гайка закрыта защитным чехлом (пыльником), надетым на хвостовик приводной шестерни.

Правая (цилиндрическая) часть рейки опирается на пластмассовую втулку в корпусе рулевого механизма, а левая (зубчатая) часть поджимается к приводной шестерне пружиной через упор. Пружина, в свою очередь, поджимается регулировочной гайкой с контргайкой.

В торцы рейки ввернуты неразборные шаровые шарниры рулевых тяг. Корпуса шарниров служат также ограничителями хода рейки, упираясь при максимальных ее перемещениях вправо и влево в картер рулевого механизма. При возникновении люфта в шаровых шарнирах рулевые тяги за-меняются целиком. Места выхода рейки из картера защищены гофрированными резиновыми чехлами.

С наружных торцов на тяги навернуты наконечники, шаровые пальцы которых закреплены своими конусными поверхностями в рычагах поворотных кулаков. Резьбовые соединения наконечников с тягами зафиксированы контргайками. Вращением рулевых тяг в резьбах наконечников регулируют угол схождения управляемых колес автомобили. Чтобы при этом не повредить защитные чехлы рулевых тяг, рекомендуется смазать места выхода тяг из чехлов пластичной смазкой.

Вал рулевого управления — составной, трехзвенный, с двумя карданными шарнирами и эластичной муфтои. Верхний (трубчатая) часть вала опирается на два шариковых радиальных подшипника, установленных в трубе кронштейна. На конусных шлицах верхнею конца вала закреплено гайкой рулевое колесо.

Дли смазки шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника шестерни (под пыльником) заполняют смазкой УНИОЛ-1.
