15.22. Стеклоочиститель и стеклоомыватель ветрового стекла

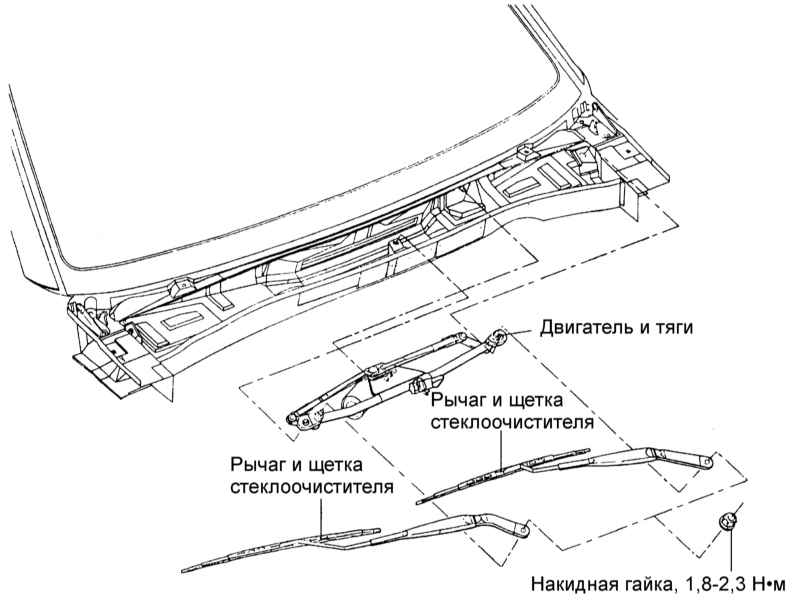

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

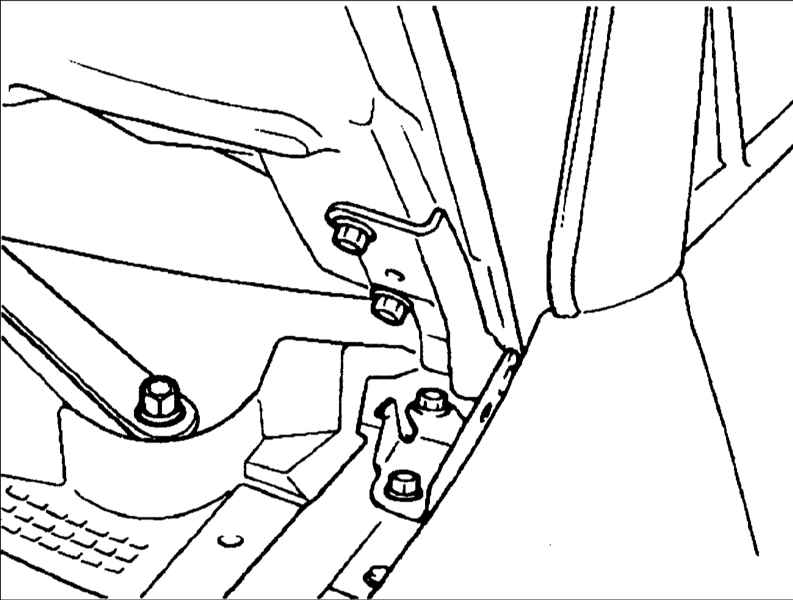

1. Снимите крышки и выверните гайки крепления рычагов стеклоочистителя. Снимите рычаги стеклоочистителя.

При снятии рычагов стеклоочистителей не поцарапайте капот.

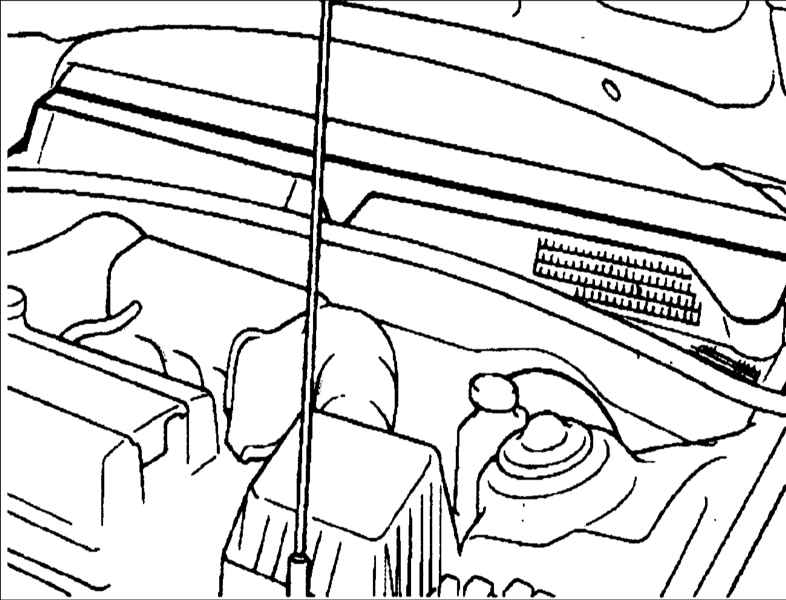

2. Откройте капот.

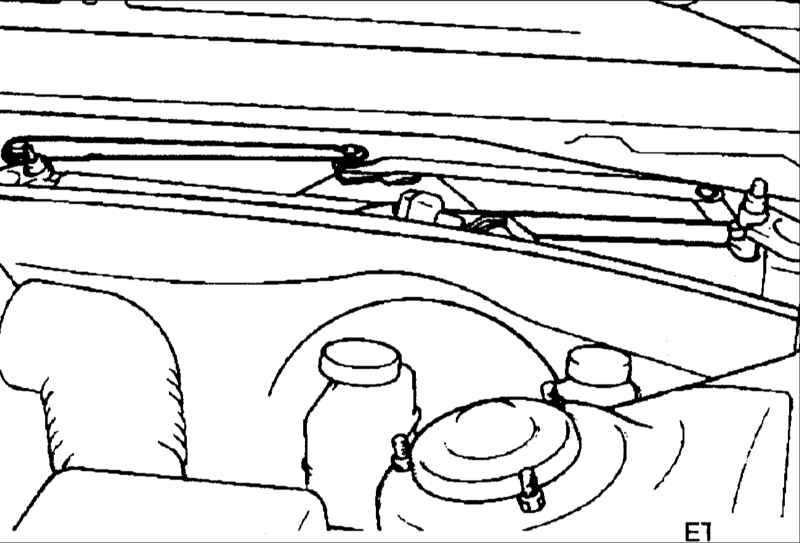

3. Отверните гайки, освободите зажимы и снимите крышку вентиляционной камеры, расположенной в основании ветрового стекла. Отсоедините разъем и снимите двигатель и тяги стеклоочистителя.

Проверка частоты работы стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

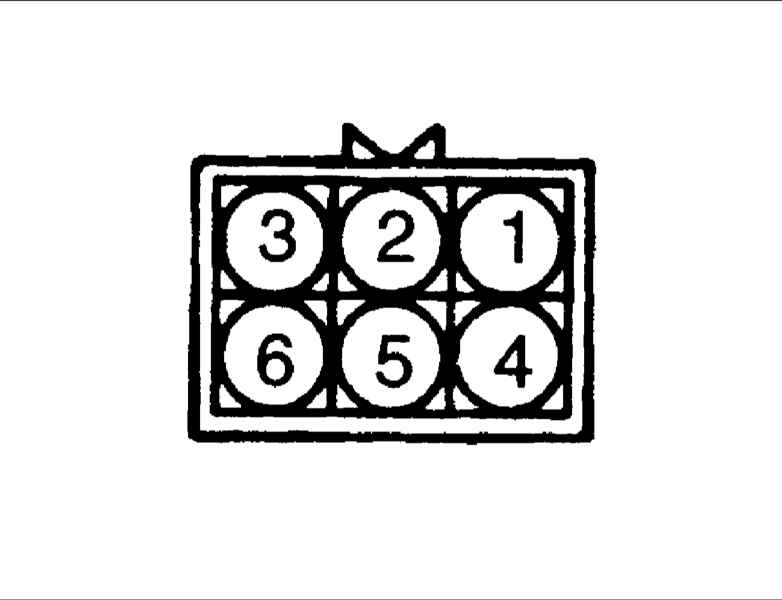

1. Отсоедините разъем от двигателя стеклоочистителя.
2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 6 разъема, а отрицательную клемму – к клемме 3.
3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 6 разъема, а отрицательную клемму – к клемме 2.

5. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

Проверка автоматической остановки щеток в исходном состоянии

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите двигатель на низкой частоте вращения.
2. Отсоединив провод от клеммы 3 разъема, остановите двигатель в любом положении, кроме исходного.
3. Соедините клеммы 3 и 5 разъема.

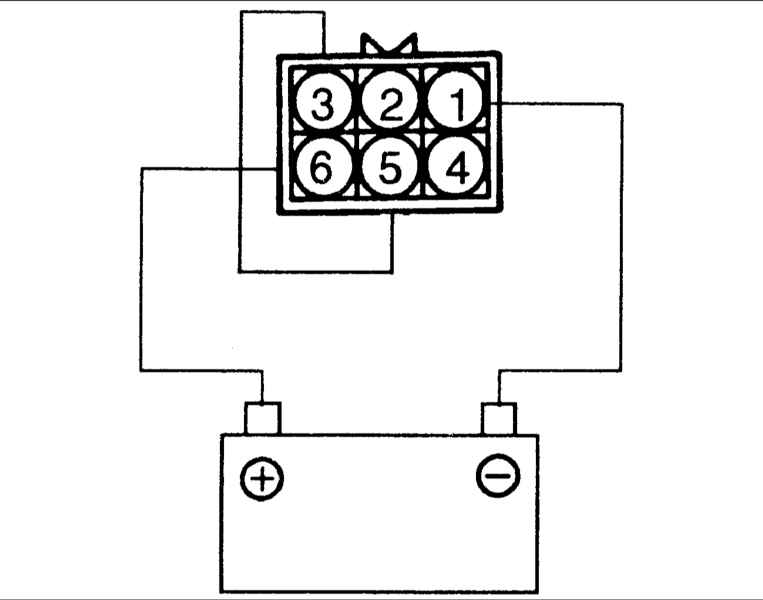

4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 6 разъема, а отрицательную клемму – к клемме 1.

5. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.

Проверка работы двигателя стеклоомывателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

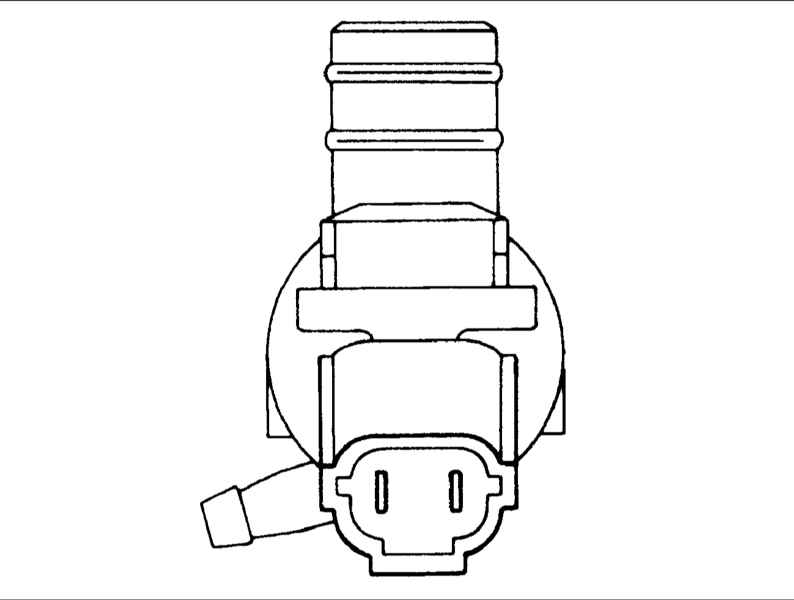

1. С двигателем стеклоомывателя соединенным с бачком омывателя, заполните бачок стеклоомывателя водой.

2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 2 разъема, а отрицательную клемму – к клемме 1, при этом двигатель должен работать , а насос качать воду.
