15.7. Проверка тока, вырабатываемого генератором (двигатель 2,0 л)

Эта проверка позволяет определить, вырабатывает ли генератор ток, который является эквивалентным номинальной мощности.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед испытанием проверьте следующие элементы:

  • проверьте крепление генератора и надежность подсоединения проводов;
  • состояние установленной в автомобиле аккумуляторной батареи;
  • натяжение ремня привода генератора;
  • плавкую вставку;
  • отсутствие шума, издаваемого генератором при работе двигателя.

Аккумуляторная батарея, которая используется для проверки тока, вырабатываемого генератором, должна быть частично разряжена. При полностью заряженной батарее проверка не может быть выполнена из-за недостаточной нагрузки генератора.

2. Выключите зажигание.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

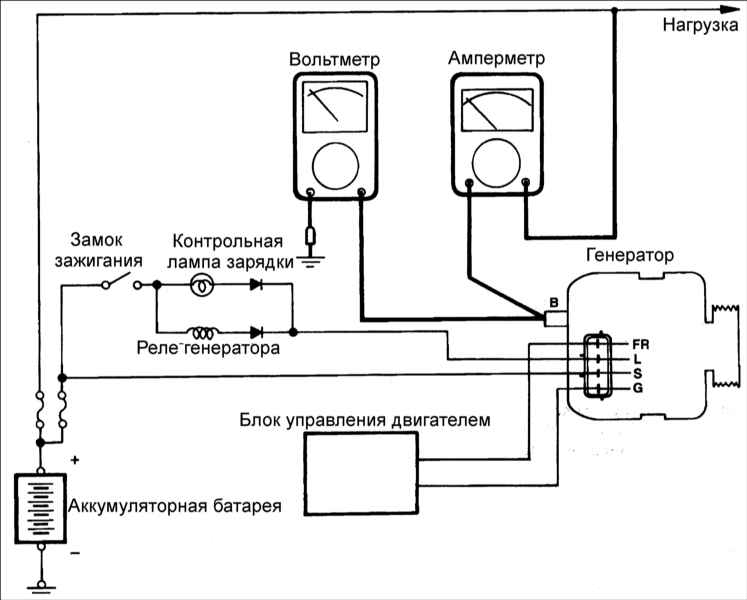

4. Отсоедините провод от клеммы "B" генератора. Подсоедините амперметр постоянного тока с пределом измерения 0–100 A последовательно между клеммой "B" и отсоединенным от генератора проводом. Убедитесь, что отрицательный щуп амперметра подсоединили к отсоединенному от генератора проводу.

Подсоедините провода и щупы амперметра очень надежно, так как по цепи будет протекать большой ток. Для подсоединения проводов используйте гайки а не зажимы.


Рекомендуется использовать индуктивный амперметр, который позволяет измерять ток, протекающий по проводу, не отсоединяя провод.

5. Подсоедините вольтметр (0–20 В) между клеммой "B" генератора и «массой». Убедитесь, что положительный щуп вольтметра подсоединили к клемме "B" генератора.
6. Подсоедините тахометр и провод к отрицательной клемме аккумуляторной батареи.
7. Подсоедините тахометр.
8. Оставьте капот открытым.
9. Убедитесь, что вольтметр показывает напряжение аккумуляторной батареи.

Если вольтметр показывает напряжение 0 В, значит, не замкнута электрическая цепь, соединяющая клемму "B" генератора и положительную клемму аккумуляторной батареи или перегорела плавкая вставка.

10. Запустите двигатель и включите фары.
11. Включите дальний свет фар и вентилятор отопителя в режим максимальной подачи воздуха. Кратковременно увеличьте частоту вращения коленчатого вала двигателя до 2 500 мин –1 и прочтите значения на приборах, при этом амперметр покажет ток, вырабатываемый генератором.

Предельное значение: 70% тока номинальной мощности

  1. Номинальный ток, вырабатываемый генератором, приведен в Технических данных.
  2. В связи с зарядкой аккумуляторной батареи, ток будет уменьшаться, поэтому для получения корректных результатов проверку необходимо проводить очень быстро.
  3. Ток, вырабатываемый генератором, будет зависеть от электрической нагрузки и температуры генератора.
  4. Если при проверке нагрузка генератора недостаточна, невозможно будет обеспечить требуемый для проверки ток, даже если генератор исправен. В этом случае для увеличения нагрузки при выключенном двигателе включите фары для разрядки аккумуляторной батареи.
  5. Если при проверке сила тока, вырабатываемого генератором недостаточна, значит, температура корпуса генератора и/или температуры окружающей среды слишком высокая. В этом случае перед проверкой охладите генератор.

12. Значение тока, показываемое амперметром должно быть выше предельного значения. Если ток меньше предельного значения и провод выхода генератора в нормальном состоянии, снимите генератор с автомобиля и проверьте его.
13. После завершения испытания предельного значения тока, вырабатываемого генератором, переведите двигатель в режим холостого хода.
14. Выключите зажигание.
15. Отсоедините тахометр.
16. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
17. Отсоедините амперметр и вольтметр.
18. Подсоедините провод к клемме "B" генератора.
19. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
