12. Тормозная система
|
Главный тормозной цилиндр
|
| – тип
|
Тандемный
|
|
– диаметр цилиндра, мм
|
| CBS
|
23,8
|
| ABS
|
25,4
|
|
Вакуумный усилитель тормозов
|
| – тип
|
Вакуумный
|
| – эффективный диаметр, мм
|
| CBS
|
177,8
|
| ABS
|
203,2
|
| – соотношение
|
| CBS
|
7,0 : 1
|
| ABS
|
7,5 : 1
|
|
Ограничитель давления
|
| – давление включения, мПа
|
3,43
|
| – отношение декомпрессии
|
0,32 : 1
|
|
Передние тормоза
|
| – тип
|
Дисковые, вентилируемые
|
| – диаметр тормозного диска, мм
|
257
|
| – толщина тормозного диска, мм
|
24,5
|
| – толщина тормозных колодок, мм
|
11
|
| – диаметр цилиндра, мм
|
57,2
|
|
Задние барабанные тормоза
|
| – внутренний диаметр тормозного барабана, мм
|
228,6
|
| – толщина тормозных колодок, мм
|
5
|
| – диаметр цилиндра, мм
|
19,05
|
|
Задние дисковые тормоза
|
| – диаметр тормозного диска, мм
|
262
|
| – толщина тормозного диска, мм
|
10
|
| – толщина тормозных колодок, мм
|
10
|
| – диаметр цилиндра, мм
|
34
|
|

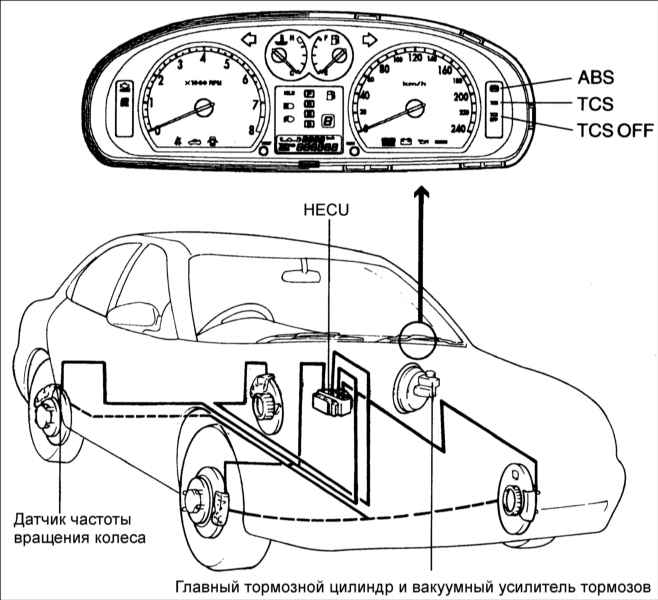

Антиблокировочная система тормозов
|
|
Блок управления ECU
|
| – напряжение питания, В
|
10–16
|
| – диапазон температур, °С
|
– 40…110
|
|
Контрольная лампа: W / ABS , TCS , TCS OFF , EBD
|
| – напряжение питания, В
|
12
|
| – потребляемый ток, мА
|
80
|
|
Датчик частоты вращения колеса
|
| – сопротивление, Ом
|
1275–1495
|
| – выходное напряжение, В
|
0,15–50
|
| – воздушный зазор, мм
|
0,2–1,2
|
|
Гидравлический блок HECU
|
| – вес, кг
|
3,0
|
| – двигатель
|
12 В, 35 А
|
| – мощность двигателя, Вт
|
180
|
| – производительность, см3/ с
|
5,5
|
Регулировочные данные
|
Высота установки педали тормоза, мм
|
176±0,3
|
| Зазор выключателя стоп-сигналов, мм
|
0,5–1,0
|
| Свободный ход педали тормоза, мм
|
3–8
|
| Расстояние от нажатой педали тормоза до пола, мм
|
44
|
| Зазор между толкателем вакуумного усилителя тормозов и главным тормозным цилиндром, мм
|
0
|
| Ход рычага стояночного тормоза при затягивании его усилием 196 Н
|
8–9 щелчков
|
| Минимально допустимая толщина накладок передних тормозных колодок, мм
|
2,0
|
| Минимально допустимая толщина тормозного диска, мм
|
22,4
|
| Биение тормозного диска, мм
|
0,08
|
| Минимально допустимая разность толщины тормозного диска, мм
|
0,01
|
| Минимально допустимая толщина накладок задних тормозных колодок, мм
|
1,5
|
| Максимально допустимый диаметр расточки тормозного барабана, мм
|
229,6
|
| Максимально допустимый зазор поршня в рабочем тормозном цилиндре, мм
|
0,15
|
| Минимально допустимая толщина накладок задних дисковых тормозных колодок, мм
|
2,0
|
Смазочные материалы
| Тормозная жидкость
|
DOT 3 или эквивалентная
|
| Втулка и болт педали тормоза
|
Смазочный материал SAE J 310, NLGI №0
|
| Штифт с головкой и отверстием под шплинт
|
Смазочный материал SAE J 310, NLGI №2
|
| Контактные поверхности опорной плиты
|
Смазочный материал для подшипников NLGI №0
|
| Подвижные элементы храповика или собачки храповика.
|
Смазочный материал SAE J 310, NLGI №2
|
Моменты затяжки, Н•м
|
Гайки крепления главного тормозного цилиндра к кронштейну
|
8–12
|
| Гайки крепления кронштейна главного тормозного цилиндра
|
13–16
|
| Штуцер вакуумного шланга к воздушной расширительной камере
|
15–18
|
| Штуцер прокачки
|
7–13
|
| Соединительные гайки тормозных трубок
|
13–17
|
| Ограничитель давления к главному тормозному цилиндру
|
35–55
|
| Болт направляющей втулки суппорта
|
22–32
|
| Болты крепления суппорта к поворотному кулаку
|
69–85
|
| Пустотелый болт крепления тормозного шланга к переднему суппорту
|
25–35
|
| Болты крепления рабочего тормозного цилиндра
|
12–18
|
| Передний датчик частоты вращения колеса
|
8–9,5
|
| Задний датчик частоты вращения колеса
|
15,5–16,5
|
| Болты крепления блока управления ECU и гидравлического блока HECU
|
8–10
|
| Болты крепления кронштейнов блока управления ECU и гидравлического блока HECU
|
9–10
|
| Шесть тормозных трубок к гидравлическому блоку
|
13–17
|
|
|
