12.9. Главный тормозной цилиндр

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

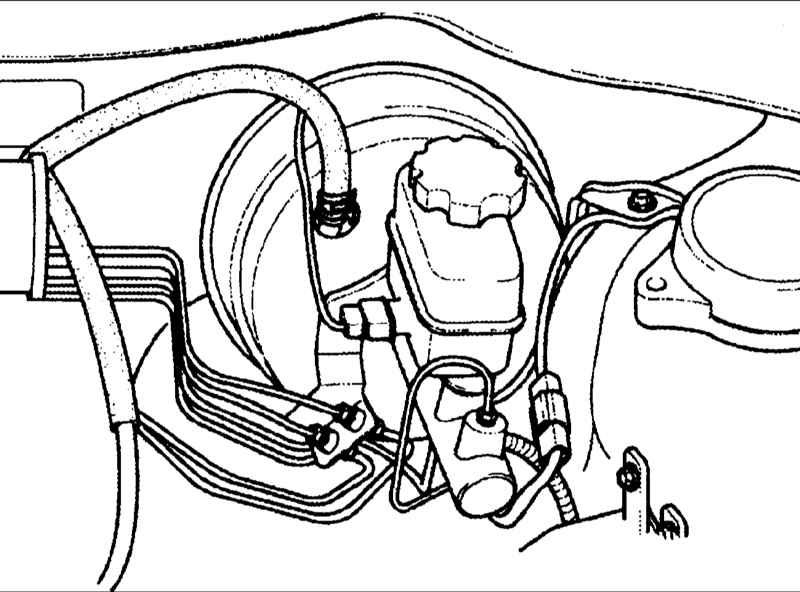

1. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты промойте их большим количеством воды.

2. Отверните гайки крепления главного тормозного цилиндра и снимите главный тормозной цилиндр.

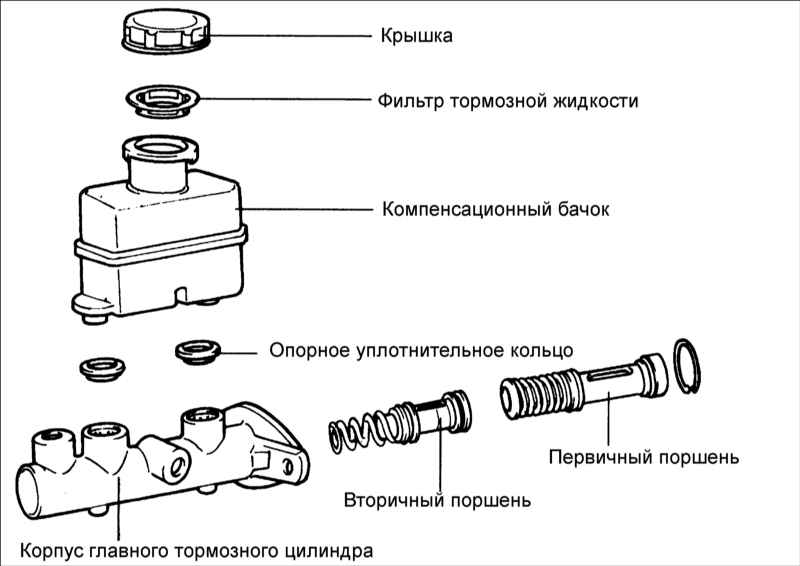

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пробку и слейте из бачка тормозную жидкость.

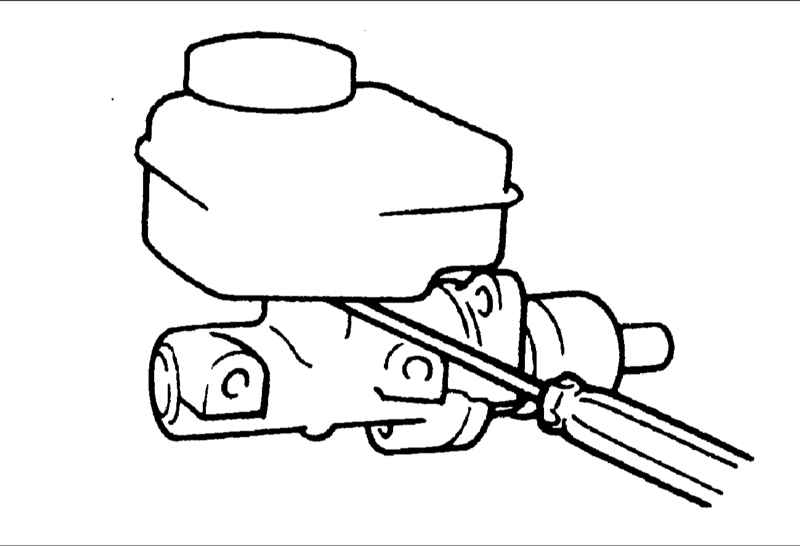

2. Снимите бачок с главного тормозного цилиндра.

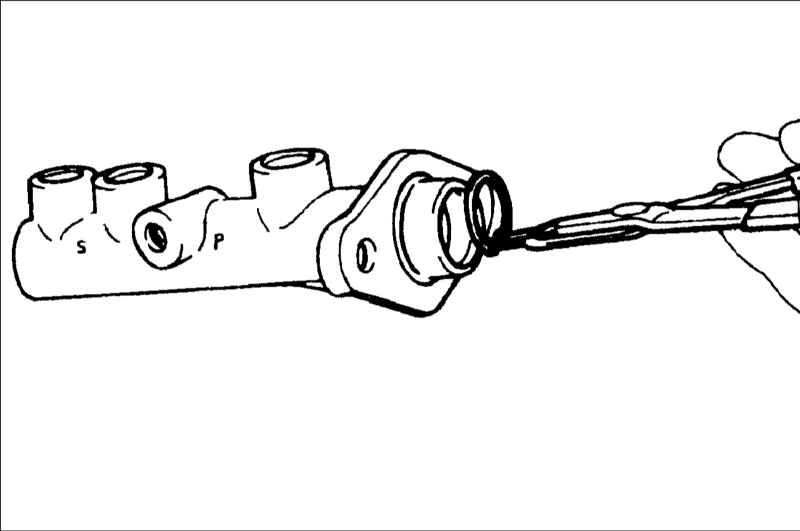

3. Снимите стопорное кольцо.

4. Снимите стопор поршня (только ABS).
5. Достаньте первичный поршень.

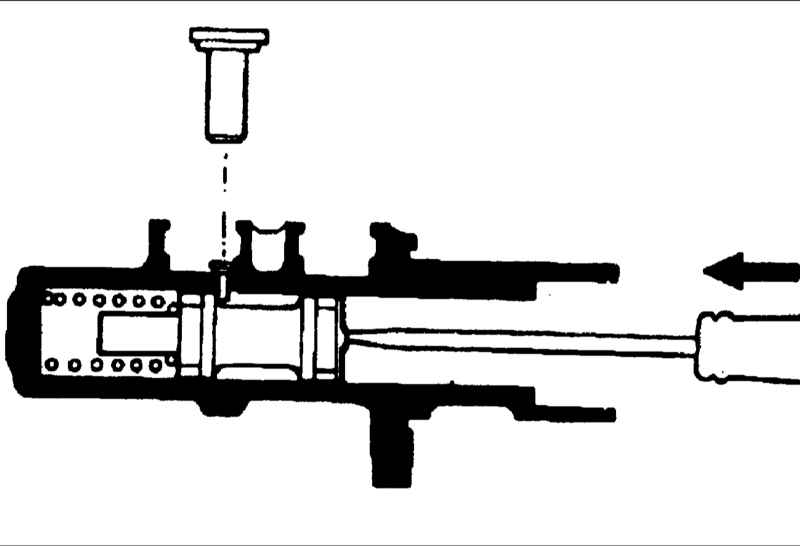

6. Отверткой нажмите на вторичный поршень и снимите стопор поршня (только ABS). Достаньте вторичный поршень.

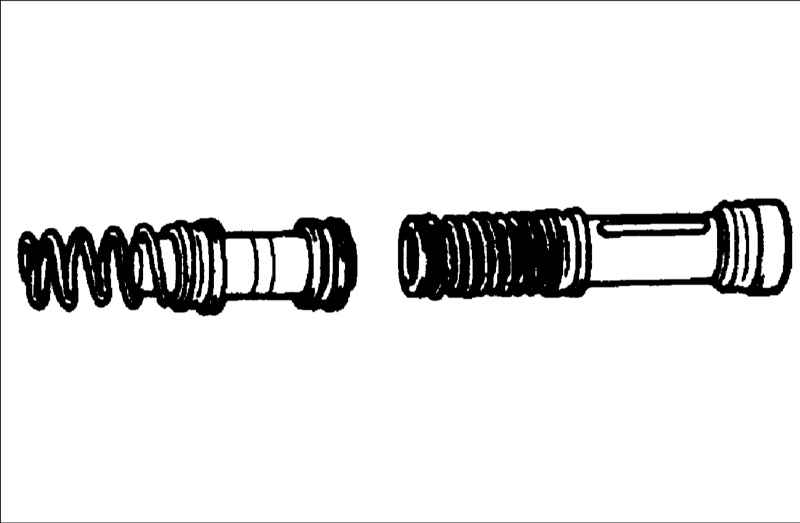

Не разбирайте первичный и вторичный поршни.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.
2. Проверьте главный тормозной цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените главный тормозной цилиндр.

  1. Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.
  2. Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.

2. Аккуратно вставьте две пружины и поршни в отверстие главного тормозного цилиндра.

3. Нажмите на поршни и установите удерживающее кольцо.

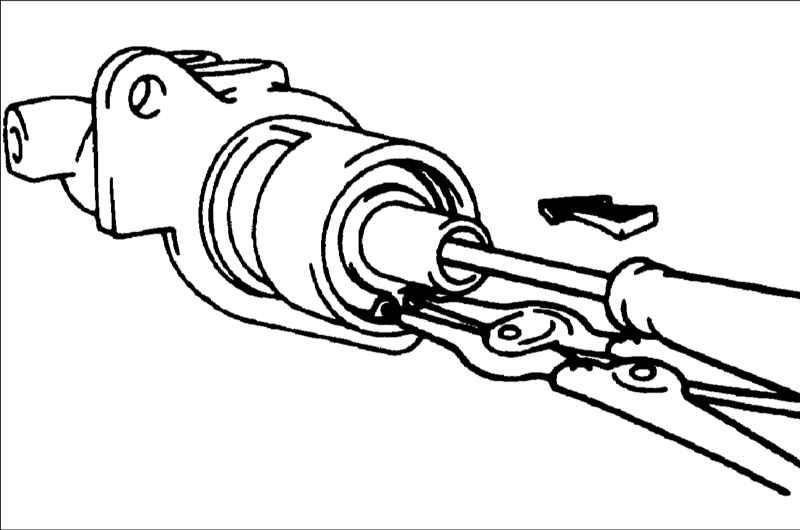

4. Отверткой нажмите на поршень и установите стопорное кольцо в канавку диаметра расточки главного тормозного цилиндра.

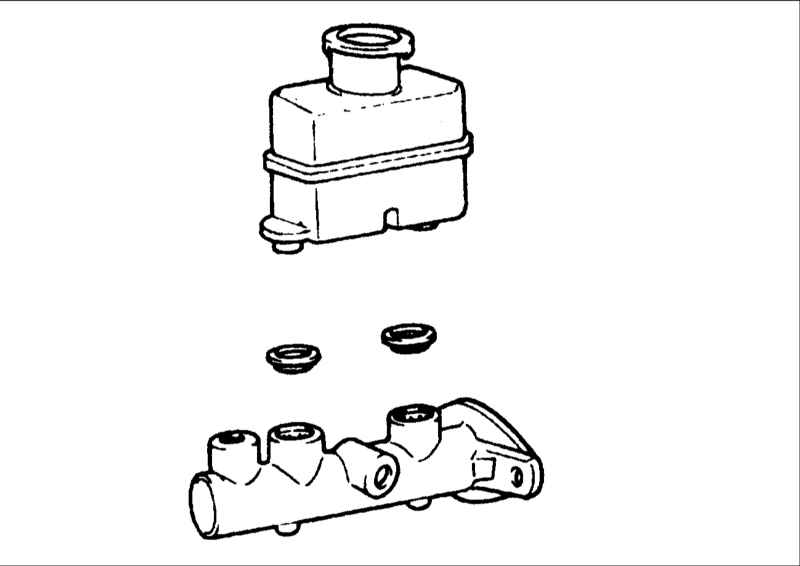

5. Установите два опорных уплотняющих кольца и с усилием вставьте бачок в уплотнительные кольца главного тормозного цилиндра.

6. Установите крышку на бачок.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте выступание толкателя и отрегулируйте (8,25±0,125 мм).
2. Установите главный тормозной цилиндр на вакуумный усилитель тормозов.
3. Подсоедините тормозные трубки к главному тормозному цилиндру.
4. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.
