12.3. Проверка и регулировка положения педали тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ

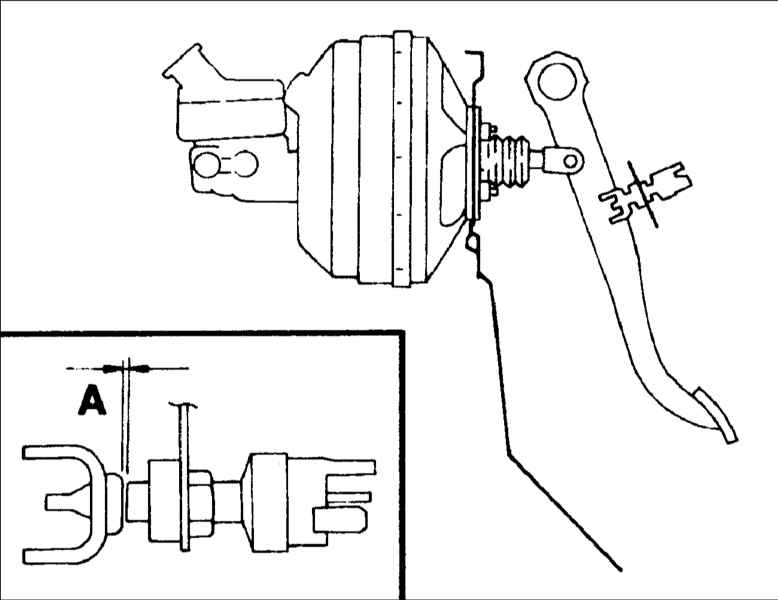

1. Поверните выключатель стоп-сигналов до получения требуемого зазора между выключателем и педалью тормоза, после чего затяните контргайку фиксации выключателя.

Зазор (А) между педалью и выключателем стоп-сигналов: 0,5–1,0 мм

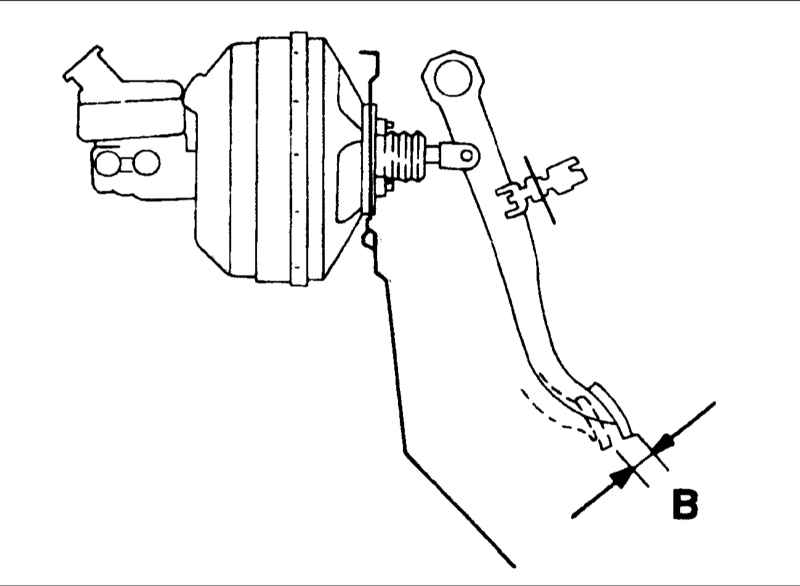

2. С выключенным двигателем нажмите на педаль тормоза несколько раз для того, чтобы убрать любые люфты в системе. Рукой нажмите на педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали.

Свободный ход (В) педали тормоза: 3–8 мм

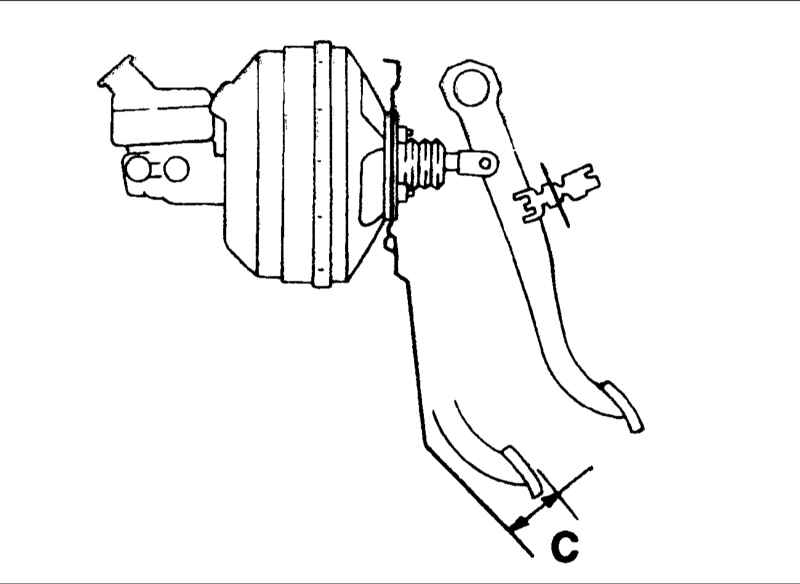

3. Запустите двигатель и нажмите на педаль тормоза усилием 500 Н (50 кг), и измерьте расстояние от пола до центра подушки педали тормоза.

  • Минимальное расстояние (С) педали тормоза от пола: 75 мм
  • Когда педаль полностью нажата без тормозной жидкости: 35 мм
