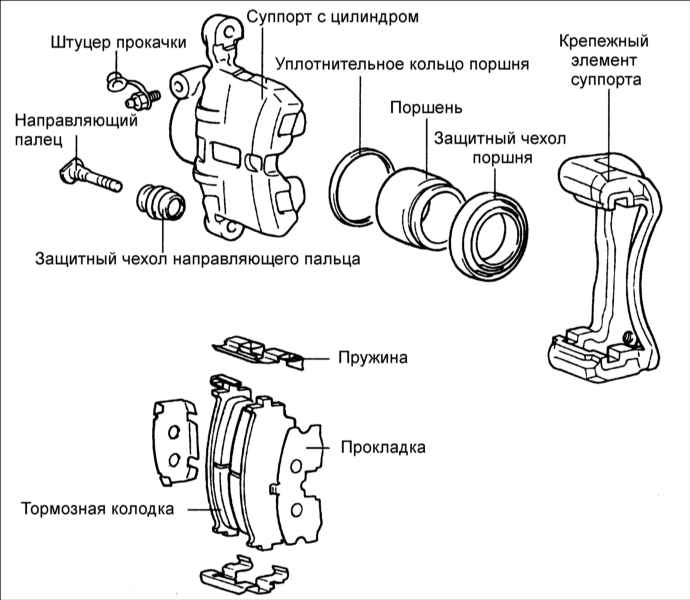

12.13. Замена передних тормозных колодок

Если при движении и торможении тормозные колодки издают визг, проверьте состояние тормозных колодок.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колесо.

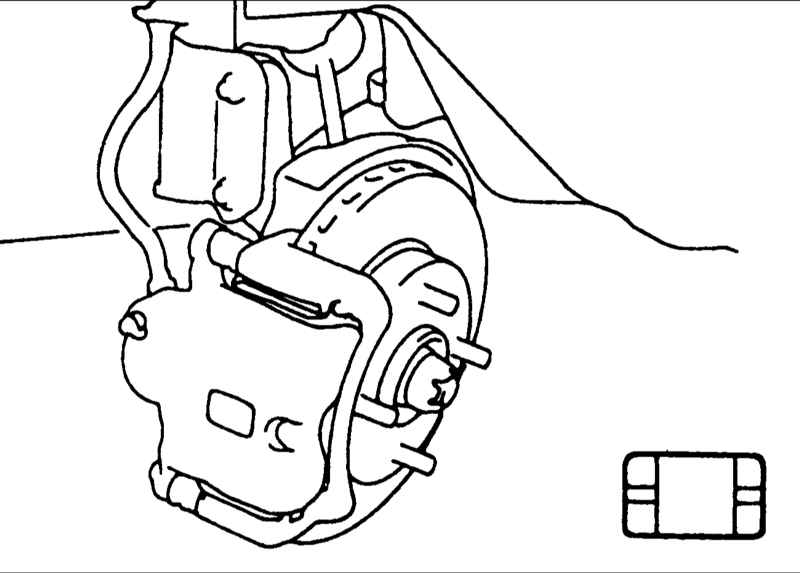

2. Через отверстие проверьте толщину накладок тормозных колодок. Если накладка даже одной тормозной колодки изношена, замените тормозные колодки.

Толщина накладок тормозных колодок:

  • Номинальная: 11 мм
  • Минимально допустимая: 2,0 мм

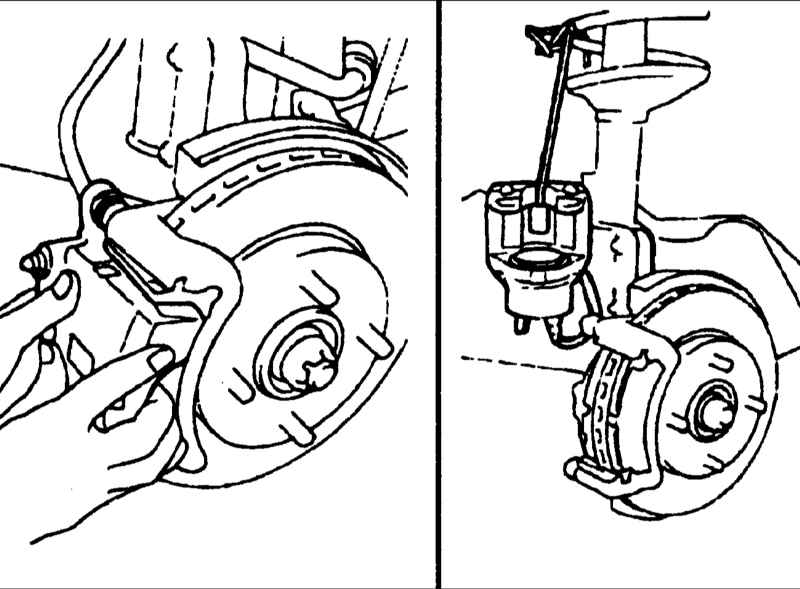

3. Выверните два направляющих пальца и снимите суппорт с тормозным цилиндром.

4. Поднимите суппорт вверх и закрепите его проволокой.

Не отсоединяйте от суппорта тормозной шланг.

5. Снимите тормозные колодки.

Не нажимайте педаль тормоза после снятия тормозных колодок.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте тормозные колодки на отсутствие износа или загрязнения маслом и, при необходимости, замените их.

2. Проверьте прокладки на отсутствие повреждений или деформаций.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

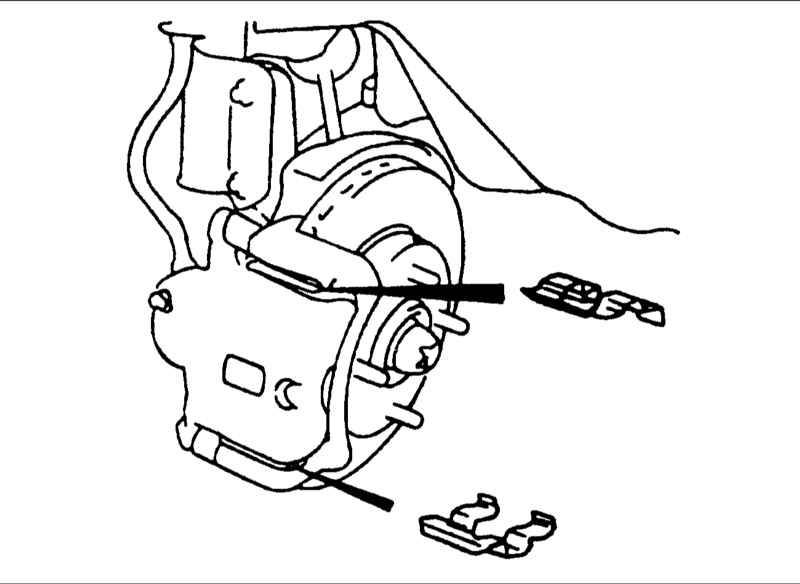

1. Установите зажимы тормозных колодок.

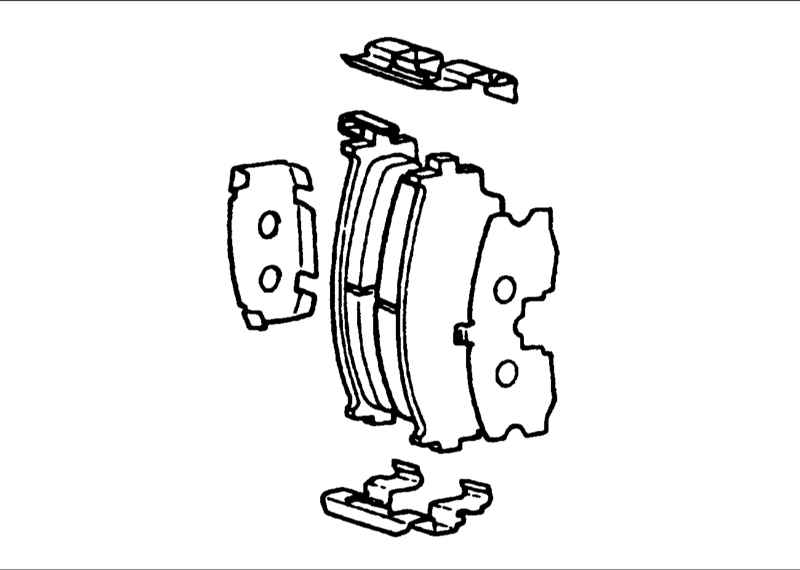

2. Установите тормозные колодки на каждый зажим тормозных колодок.
  1. Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
  2. Тормозную колодку с датчиком износа установите со стороны поршня.
  3. Перед установкой удалите ржавчину с прокладок или если они повреждены, замените их на новые.

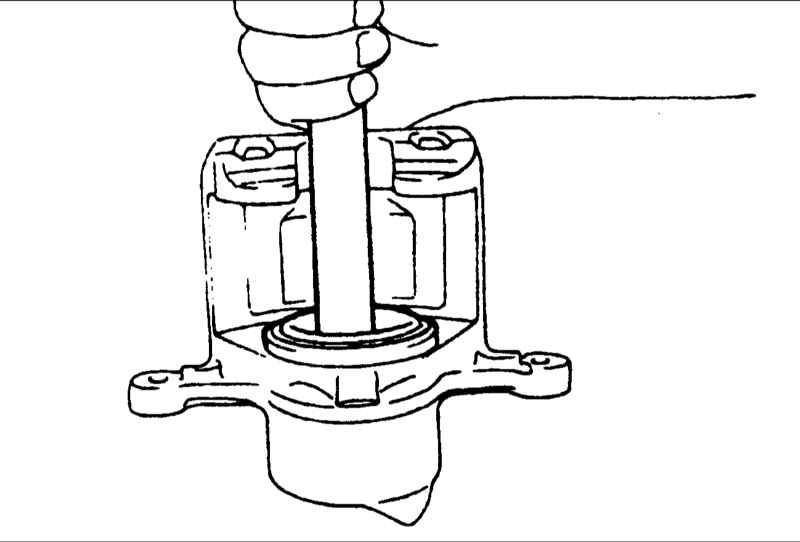

3. Молотком вдавите поршень в цилиндр суппорта.

4. Опустите и установите суппорт, при этом соблюдайте осторожность, чтобы не повредить защитный чехол.

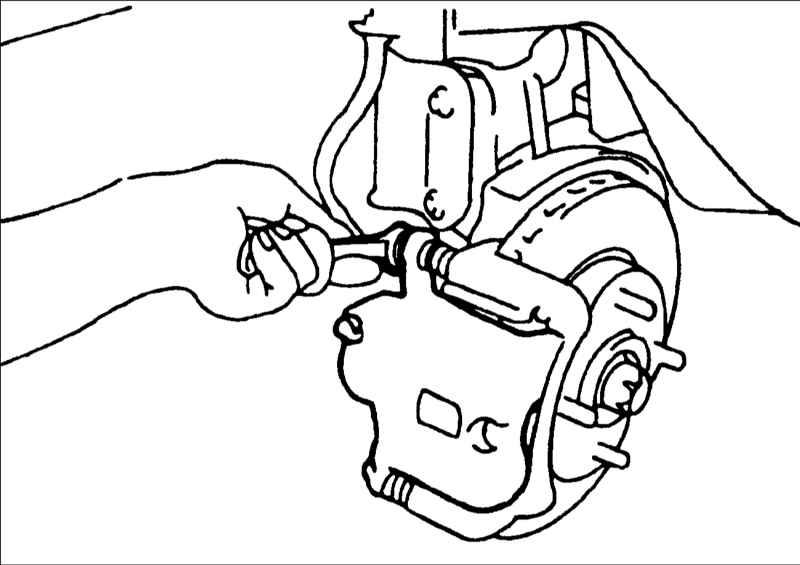

5. Вверните направляющие пальцы и затяните их требуемым моментом затяжки.

Момент затяжки: 22–32 Н•м
