12.20. Датчик частоты вращения колеса

Снятие

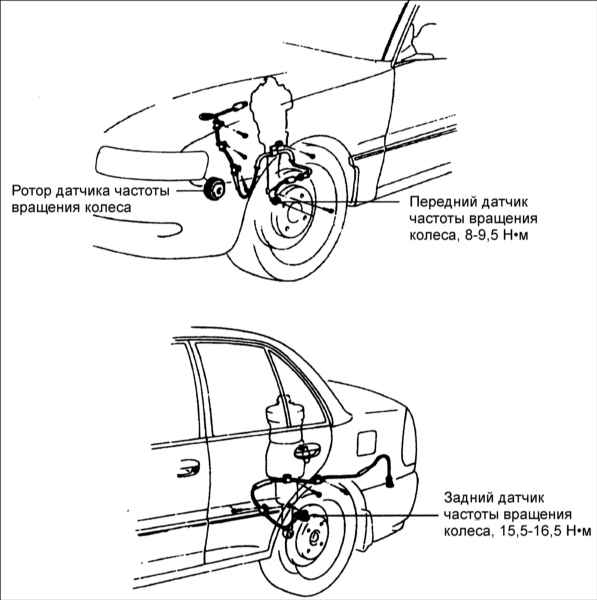

Передний датчик частоты вращения колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

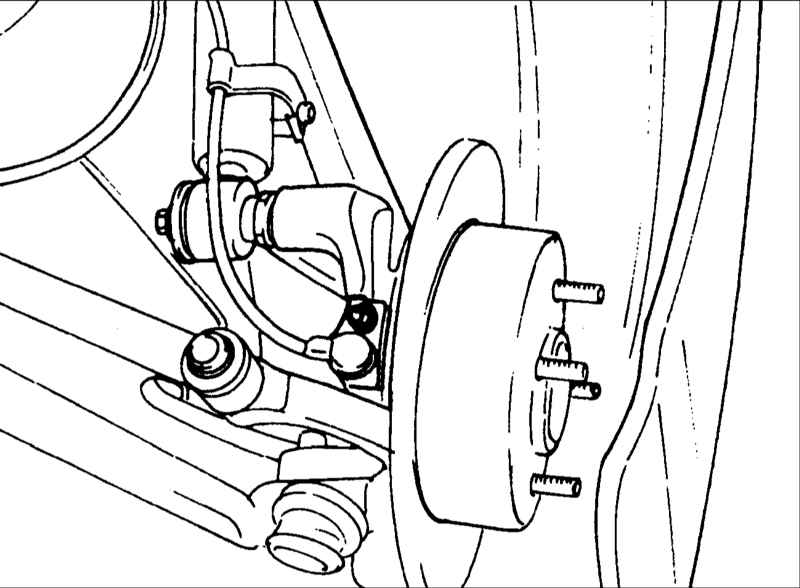

1. Выверните болт крепления переднего датчика частоты вращения колеса.

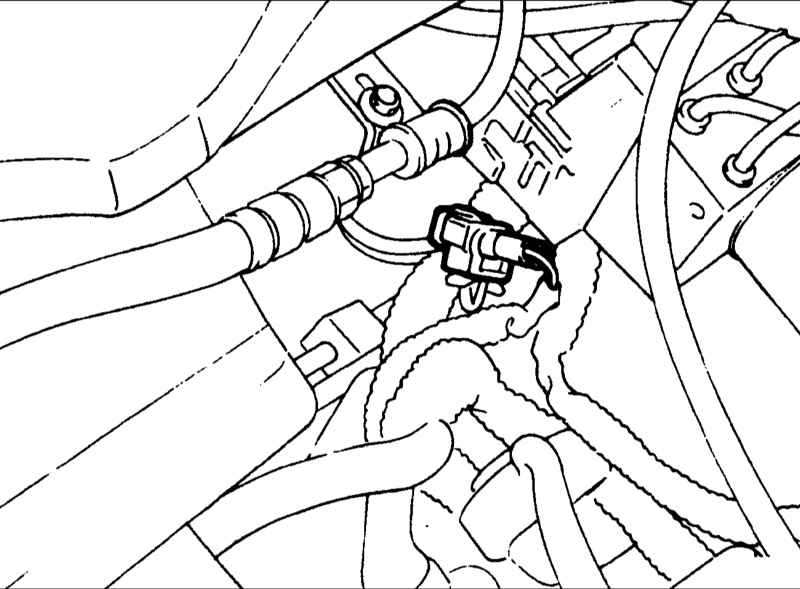

2. Отсоедините разъем и снимите передний датчик частоты вращения колеса.

Задний датчик частоты вращения колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите подушку заднего сидения.

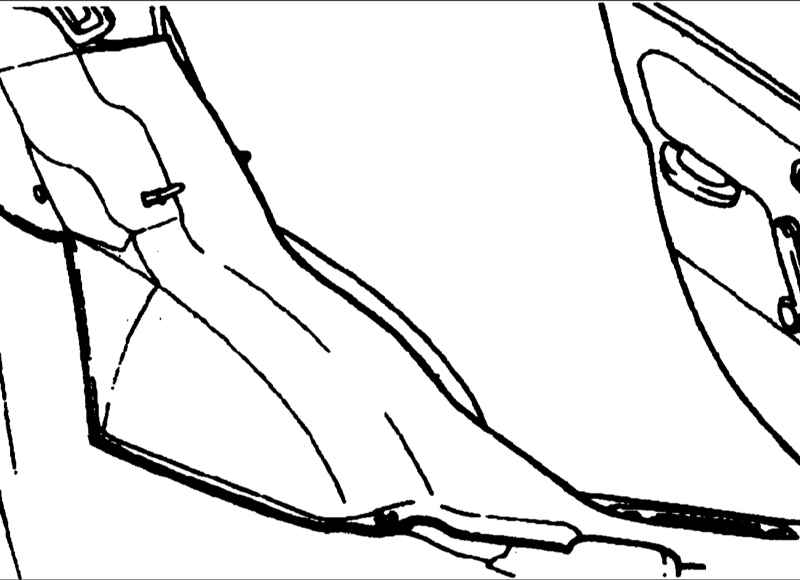

2. Снимите обивку задней стойки.

3. Снимите заднее колесо.

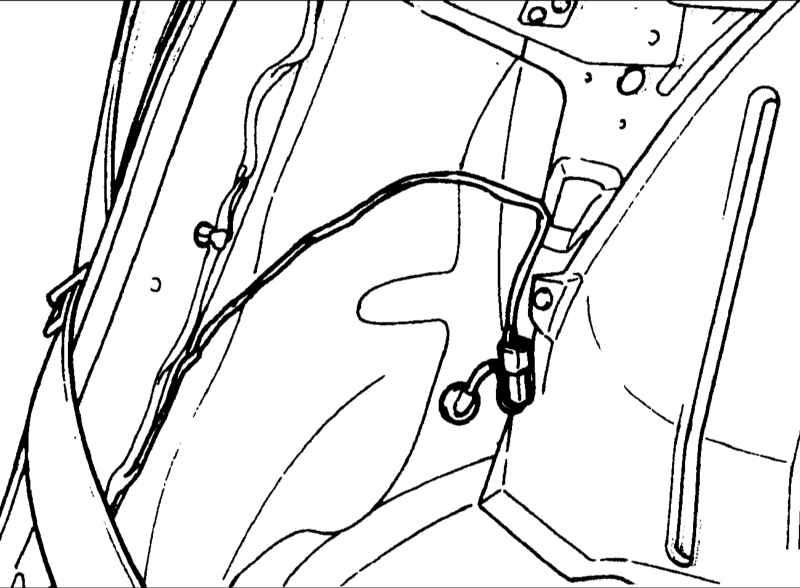

4. Отсоедините разъем и снимите задний датчик частоты вращения колеса.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

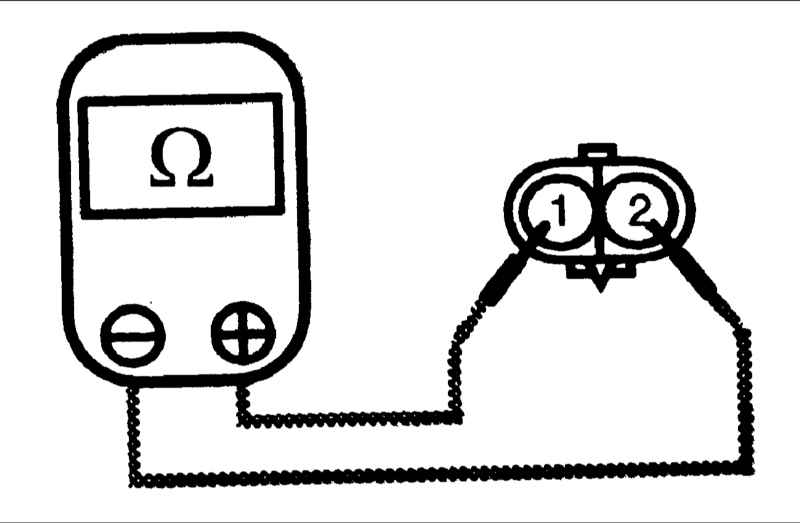

1. Между клеммами разъема измерьте сопротивление датчика частоты вращения колеса.

Сопротивление:

  • Передний датчик: 1275–1495 Ом
  • Задний датчик: 1275–1495 Ом

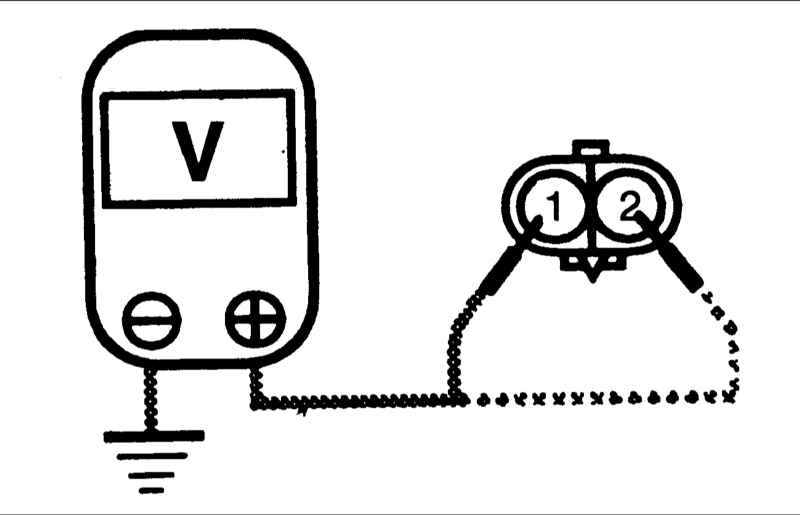

2. Подсоедините вольтметр к клеммам разъема датчика, измерьте напряжение, вырабатываемое датчиком при вращении колеса.

Переключите вольтметр для измерения переменного напряжения.
