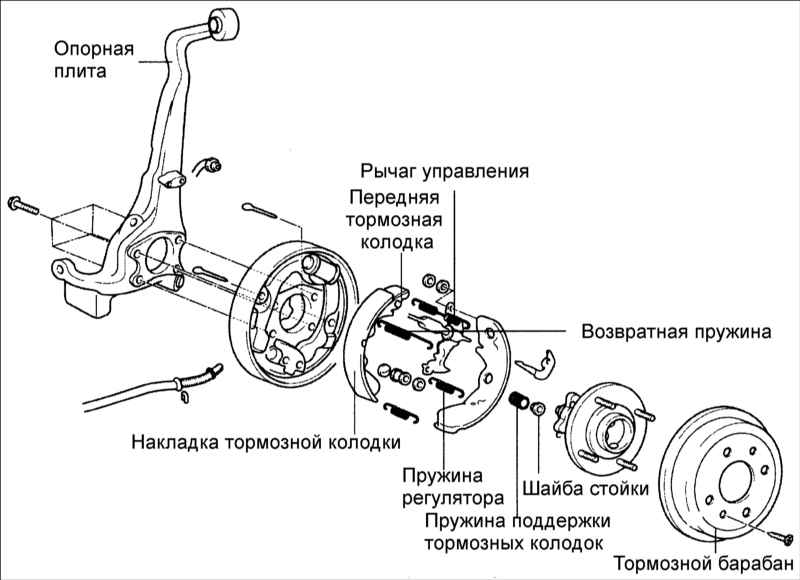

12.15. Задние барабанные тормоза

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колесо и тормозной барабан.

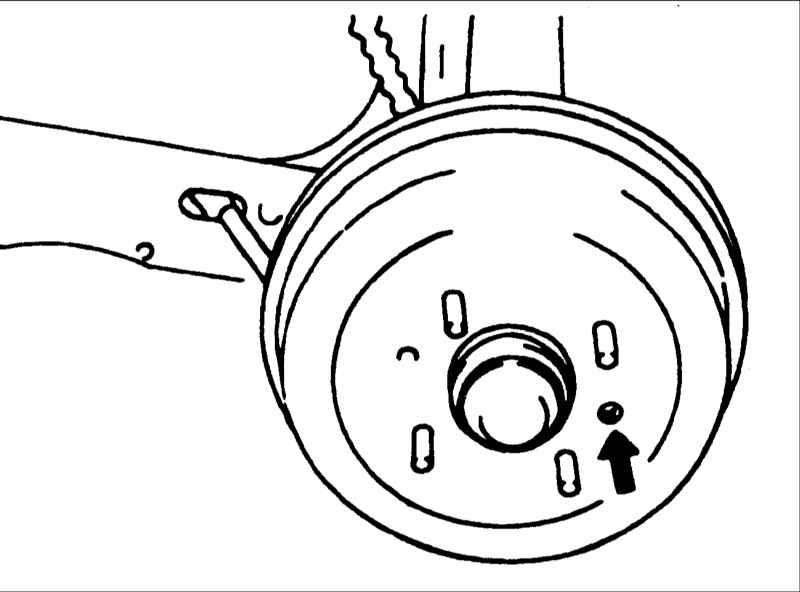

Если тормозной барабан трудно снять, равномерно вверните болты в резьбовые отверстия для винтов крепления тормозного барабана.

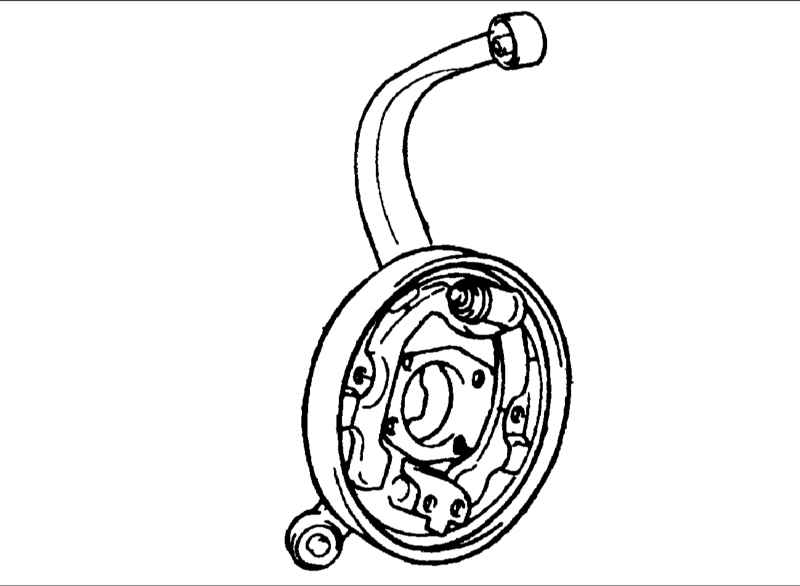

2. После отворачивания гаек, снимите заднюю ступицу с тормозным барабаном.
3. Снимите нижнюю и верхнюю возвратные пружины.

4. Снимите в сборе тормозные колодки и регулятор.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

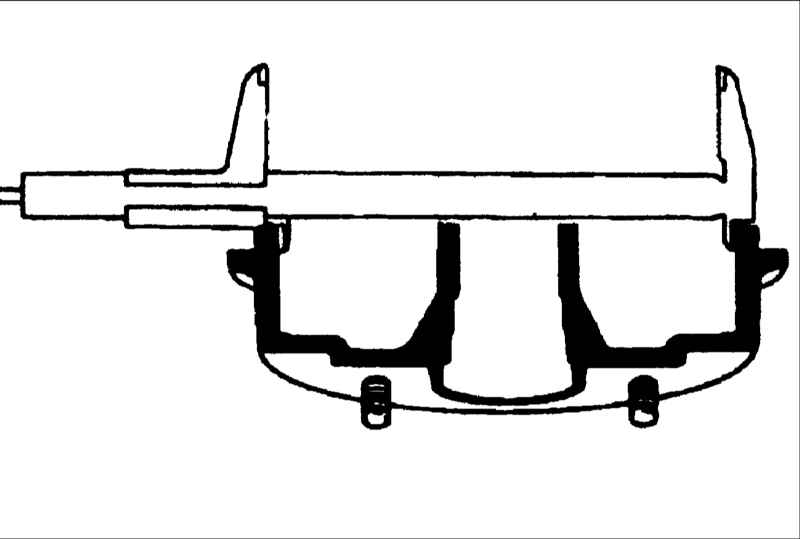

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

  • Диаметр тормозного барабана : 228,6 мм
  • Максимально допустимый диаметр тормозного барабана : 229,6 мм

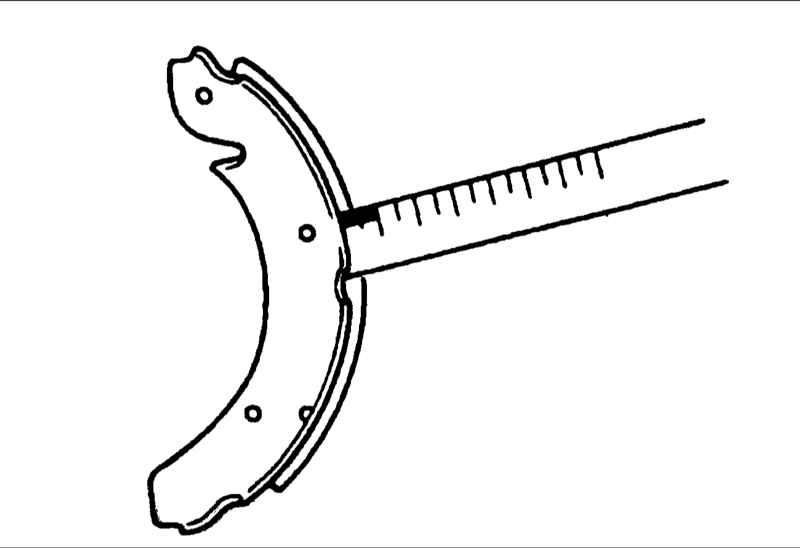

2. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.

  • Толщина накладок тормозных колодок: 4,45 мм
  • Минимально допустимая толщина накладок тормозных колодок: 1,5 мм

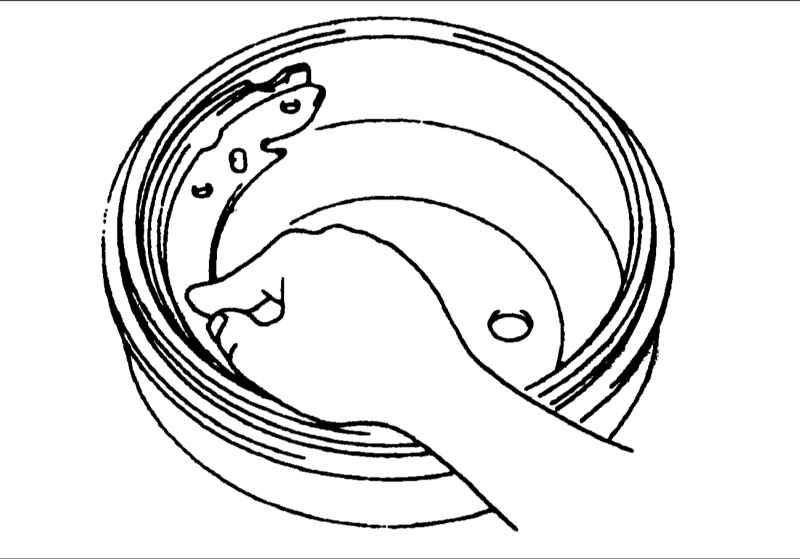

3. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.

4. Снаружи проверьте тормозной барабан на отсутствие чрезмерной коррозии и повреждений.

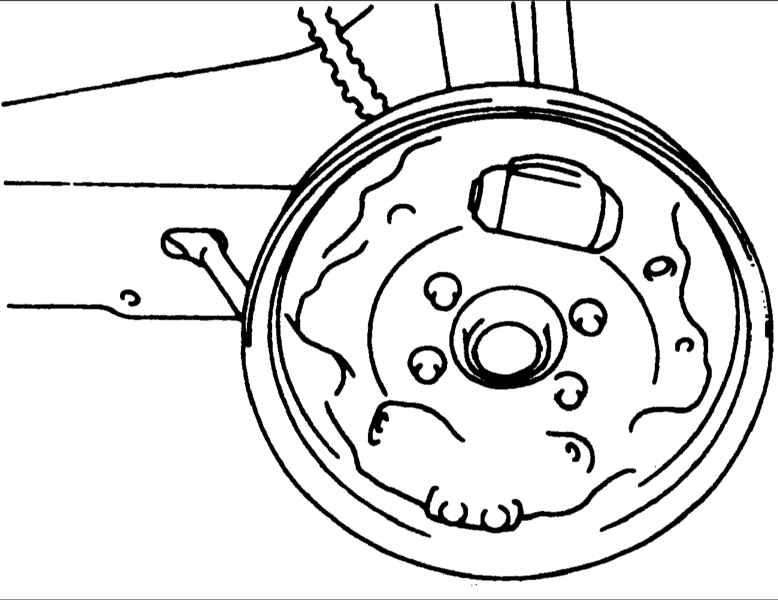

5. Проверьте опорную плиту на отсутствие износа или повреждений.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смазкой смажьте следующие точки контакта тормозных колодок:

  • Точки контакта тормозных колодок с тормозным щитом.
  • Точки контакта тормозных колодок с анкерной плитой.

Рекомендованный смазочный материал: SAE J310, NLGI №2

2. Установите стойку поддержки тормозной колодки.

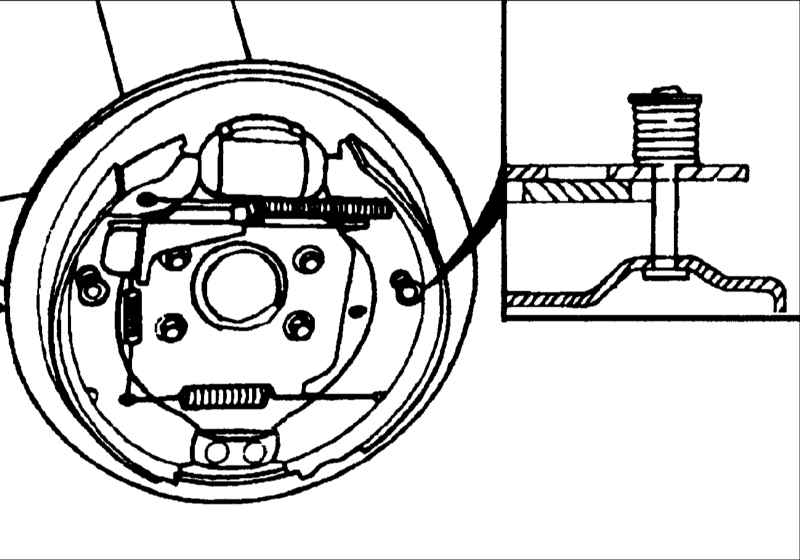

3. Установите возвратные пружины на тормозные колодки.

Шплинт и колпачок ступицы не должны многократно использоваться.

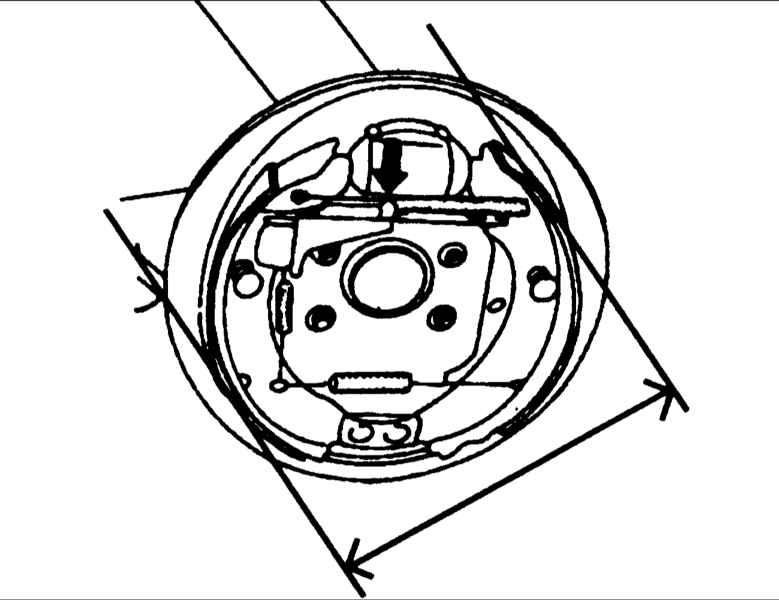

4. Измерьте внешний диаметр установленных тормозных колодок и регулятором откорректируйте размер (227,6–228,1 мм).

5. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.
