12.10. Вакуумный усилитель тормозов

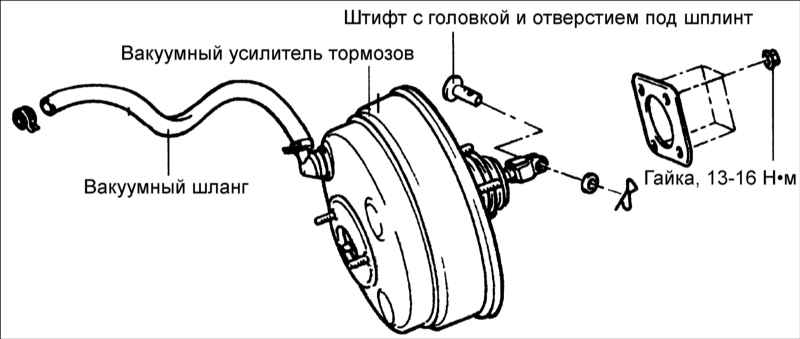

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тормозные трубки и снимите главный тормозной цилиндр.

2. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.
3. В салоне автомобиля снимите пружинный шплинт, и удалите штифт с головкой и отверстием под шплинт.

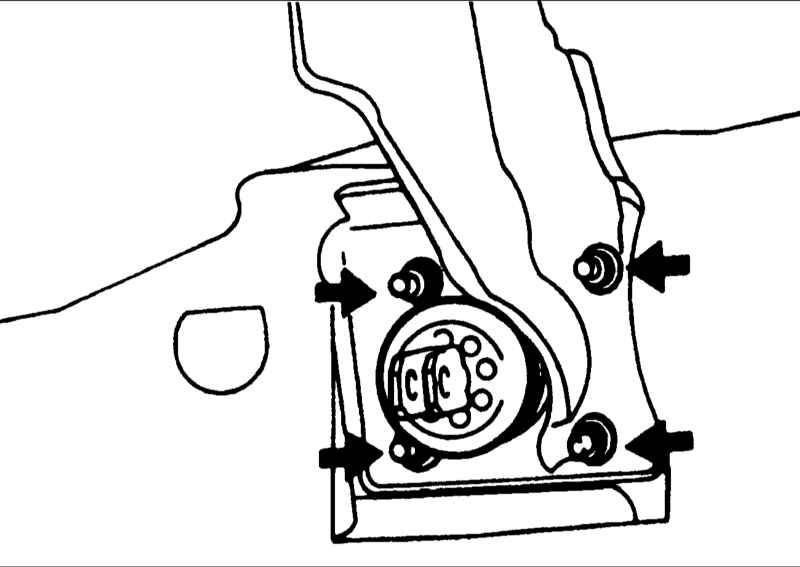

4. Отверните четыре гайки и с нимите вакуумный усилитель тормозов.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите главный тормозной цилиндр.
2. Установите вакуумный усилитель тормозов / главный тормозной цилиндр с новой прокладкой на перегородку моторного отсека и закрепите четырьмя гайками.
3. Из моторного отсека присоедините вакуумный шланг к вакуумному усилителю тормозов.
4. Соедините тягу с педалью тормоза и установите штифт с головкой и отверстием под шплинт и закрепите его новым пружинным шплинтом.
5. Заполните бачок тормозной системы тормозной жидкостью. Удалите воздух из гидравлического контура тормозной системы.

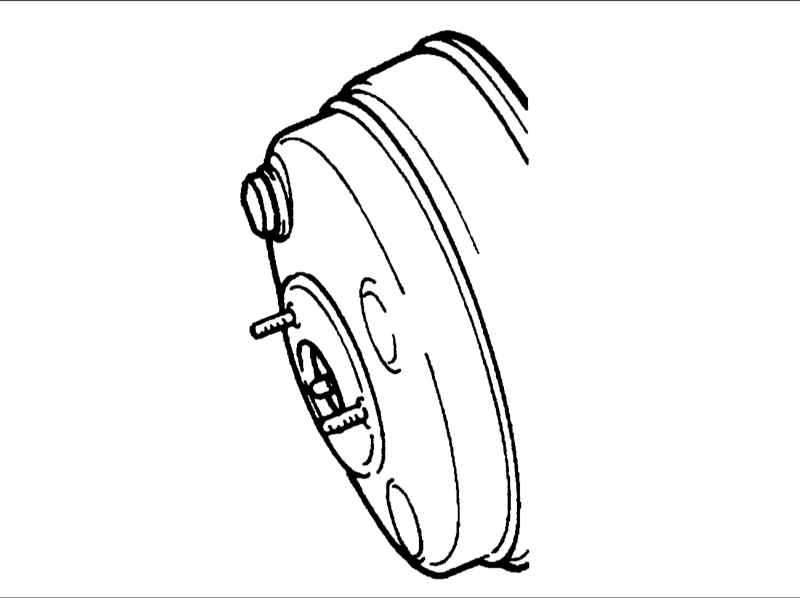

Не пытайтесь ремонтировать вакуумный усилитель тормозов, так как он неразборного типа.
