12.16. Замена рабочего тормозного цилиндра

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозные колодки.

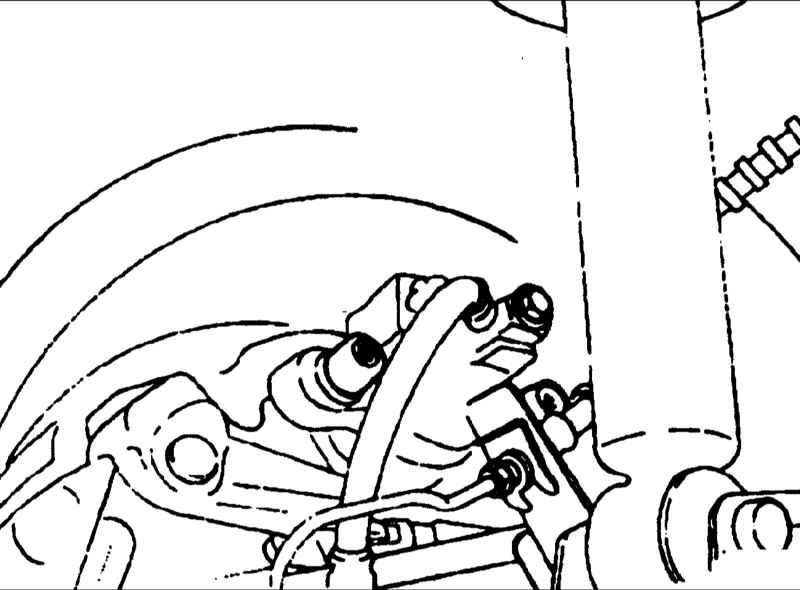

2. Отсоедините тормозную трубку.

3. Выверните болты и снимите рабочий тормозной цилиндр.

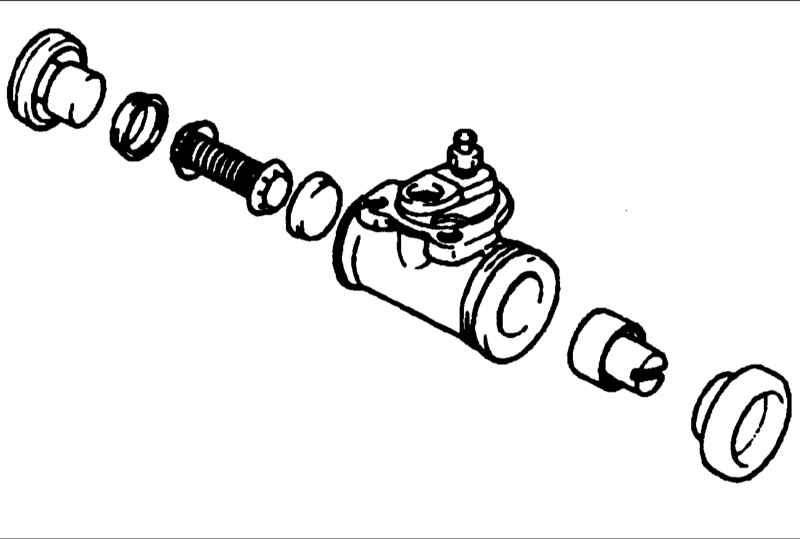

4. Снимите пылезащитные чехлы с рабочего тормозного цилиндра.
5. Снимите поршень.

6. Достаньте возвратную пружину.

7. Перед сборкой рабочего тормозного цилиндра проверьте состояние следующих деталей:

  1. Цилиндр и поршень на отсутствие износа, повреждений и ржавчины.
    Зазор поршня в цилиндре: 0,039–0,089 мм
  2. Корпус рабочего тормозного цилиндра на отсутствие повреждений и трещин.
  3. Контактную поверхность поршня и тормозных колодок на отсутствие износа.
  4. Проверьте поршень на отсутствие внутренней пористости.

8. Сборка проводится в последовательности, обратной разборке.

  1. Перед сборкой очистите рабочий тормозной цилиндр изопропиловым спиртом.
  2. Перед сборкой смажьте тормозной жидкостью поршень и цилиндр.
  3. При сборке необходимо использовать новые манжеты и пылезащитные чехлы.

Соблюдайте осторожность, чтобы не потерять стальной шарик дренажного клапана.
