13.17. Блок гидравлического управления (HCU)

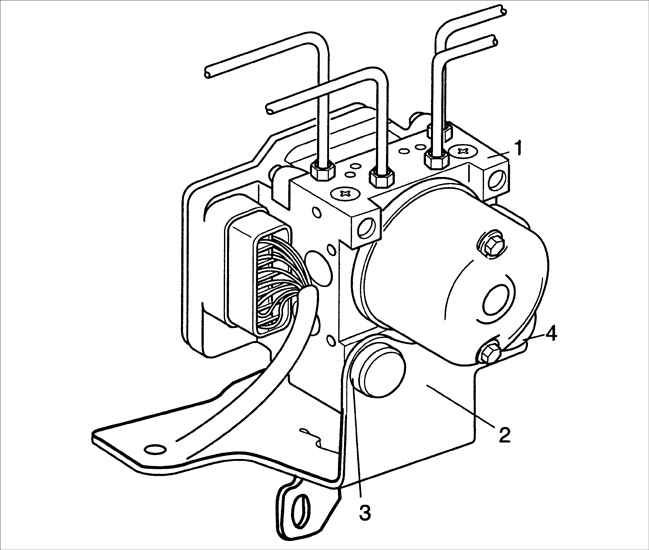

Блок гидравлического управления (HCU)

1 – блок гидравлического управления (HCU);

2 – кронштейн HCU;

3 – тормозная трубка;

4 – разъем

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Потянув, освободите фиксатор и отсоедините разъем от блока гидравлического управления.

3. Накидным гаечным ключом отсоедините тормозные трубки. Соберите протекшую тормозную жидкость.
Временно закройте концы трубок пластмассовыми пробками для исключения попадания в них загрязнений.

4. Накидным гаечным ключом выверните болты и гайки крепления кронштейна блока гидравлического управления и снимите кронштейн.

5. Временно закройте отверстия в блоке пластмассовыми пробками для исключения попадания в них загрязнений.

6. Храните блок гидравлического управления в защитном контейнере.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите кронштейн блока гидравлического управления на автомобиль и закрепите болтами и гайками.

2. Повторно подсоедините трубки тормозной системы.

3. Подсоедините разъем к блоку гидравлического управления.

4. Удалите воздух из гидравлического контура тормозной системы.
