13.18. Передний датчик частоты вращения колеса

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

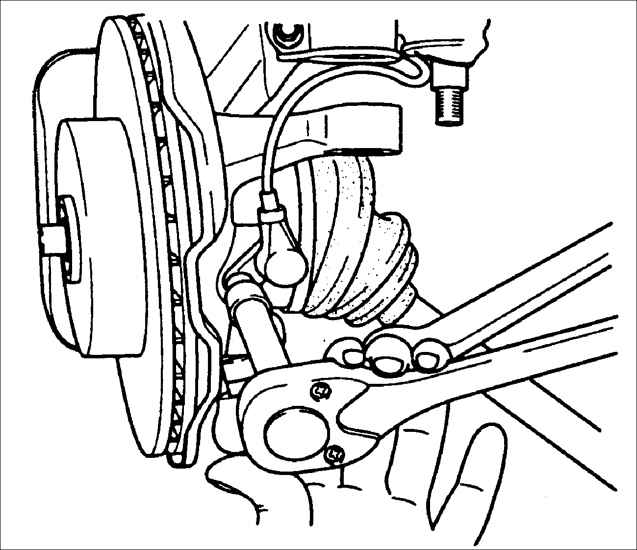

	2. Выверните датчик из поворотного кулака.
3. Снимите зажим крепления провода датчика.

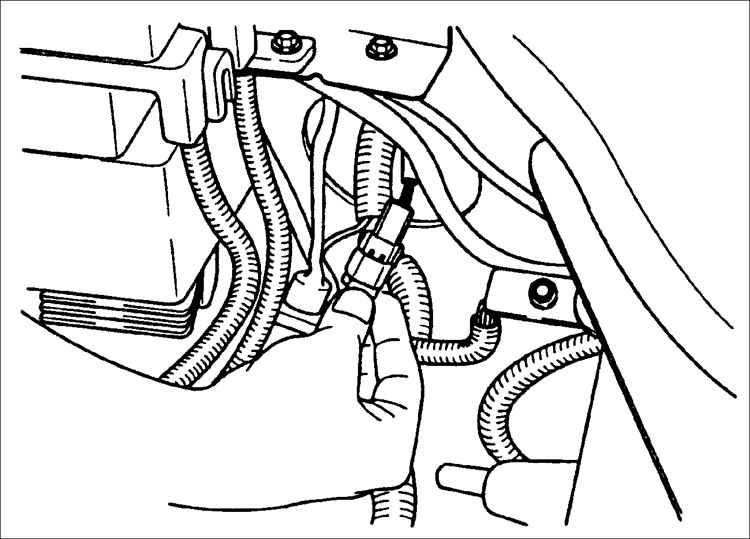

	4. После удаления отделки снимите датчик частоты вращения колеса и разъем в моторном отсеке.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

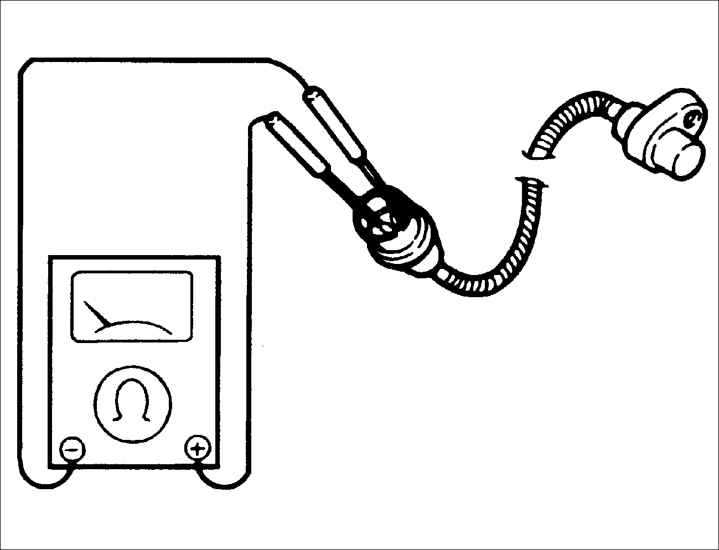

1. Измерьте сопротивление датчика частоты вращения колеса. Сопротивление: 1.3–1.5 кОм
	2. При необходимости замените датчик частоты вращения колеса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите датчик частоты вращения колеса и подсоедините разъем.

Момент затяжки: 8–12 Н•м

2. Установите отделку.

3. Установите датчик ABS к зажиму.

4. Установите датчик ABS в поворотный кулак.

5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
