13.2. Проверка вакуумного усилителя тормозов с использованием приборовПосле установки вакуумного усилителя тормозов выполните следующие действия:
– долейте тормозную жидкость и удалите из
нее воздух;
– проверьте все соединения гидравлической
системы тормозов на отсутствие утечек;
– проверьте и, при необходимости, отрегулируйте
работу педали тормоза;
– проверьте работоспособность тормозной
системы.

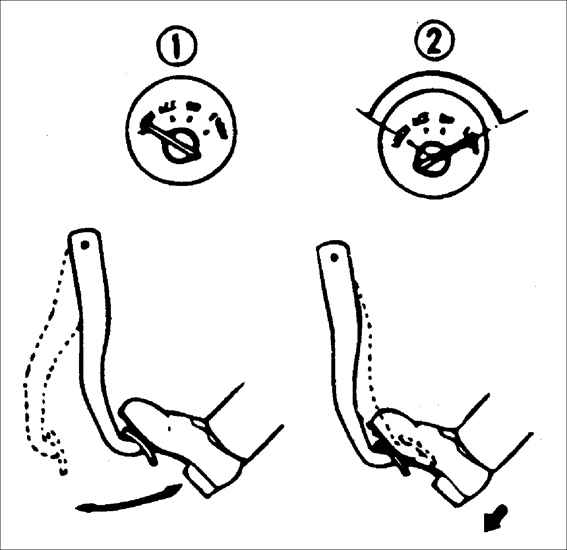

Шаг 1
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При выключенном двигателе несколько
раз нажмите педаль тормоза. |
 |
2. С нажатой педалью тормоза
пустите двигатель. |
| 3. Если педаль тормоза перемещается
вниз сразу же после пуска двигателя, это свидетельствует о нормальной
работе вакуумного усилителя тормозов. |
|

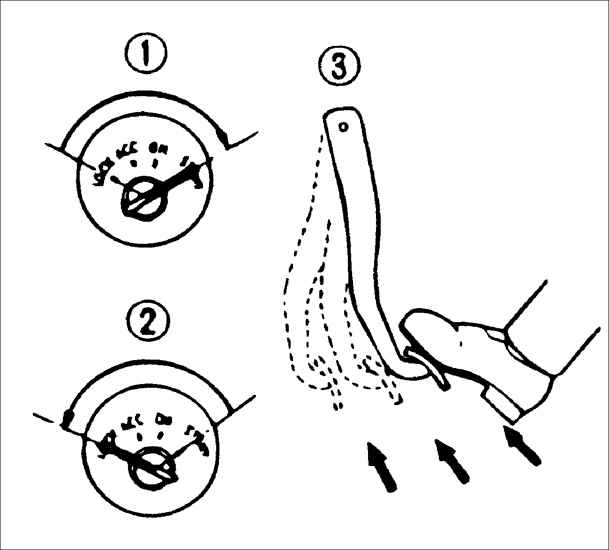

Шаг 2
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель. |
| 2. Через 1–2 минуты остановите двигатель. |
| 3. Нажмите педаль тормоза с обычным
усилием. |
| 4. Если первый ход педали – длинный
и второй ход, короче чем первый ход, это свидетельствует о нормальной
работе вакуумного усилителя тормозов. |
 |
5. В противном случае проверьте
односторонний вакуумный клапан или вакуумный шланг на отсутствие повреждений
и проверьте надежность их креплений. |
|

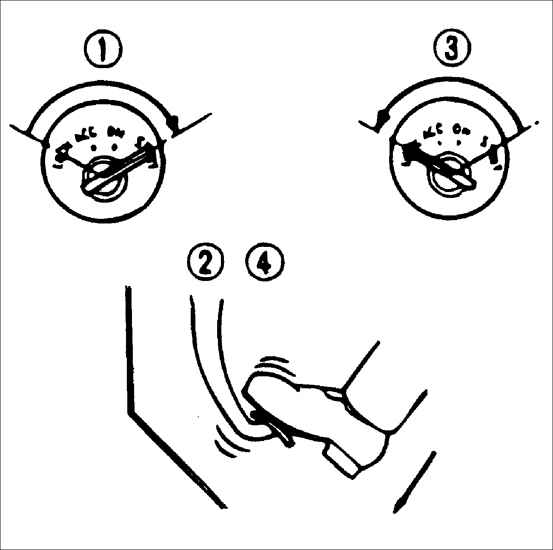

Шаг 3
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель. |
| 2. Нажмите педаль тормоза с обычным
усилием. |
| 3. Остановите двигатель. |
| 4. Медленно нажмите педаль тормоза
и удерживайте ее нажатой в течение 30 с. |
| 5. Если высота педали не изменяется,
вакуумный усилитель тормозов работает нормально. |
 |
6. В противном случае проверьте
односторонний вакуумный клапан или вакуумный шланг на отсутствие повреждений
и проверьте надежность их креплений.
Если неисправность все еще не устранена, выполните более детальный
осмотр, используя манометр и вакуумметр.
|
|
ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ С ИСПОЛЬЗОВАНИЕМ ПРИБОРОВ
Предупреждение
 Для проведения испытаний
используйте доступный вакуумметр и прибор для измерения усилия прилагаемого
к педали тормоза.
|
|

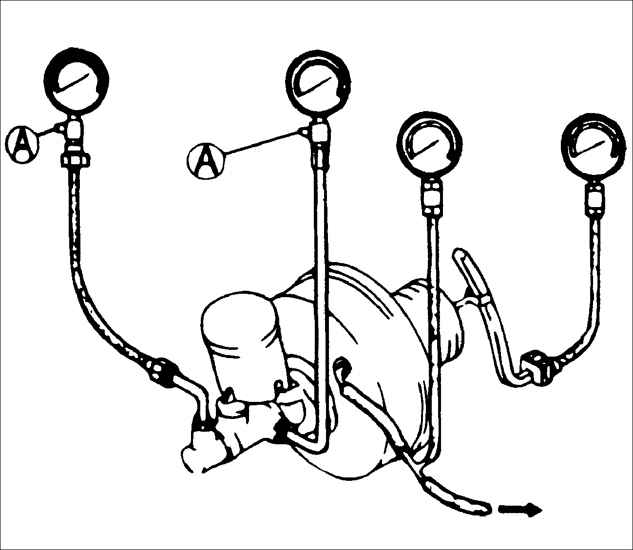

Подсоедините вакуумметр А и прибор для измерения
усилия В, прилагаемого к педали тормоза. После удаления воздуха проведите
испытания, приведенные ниже. |

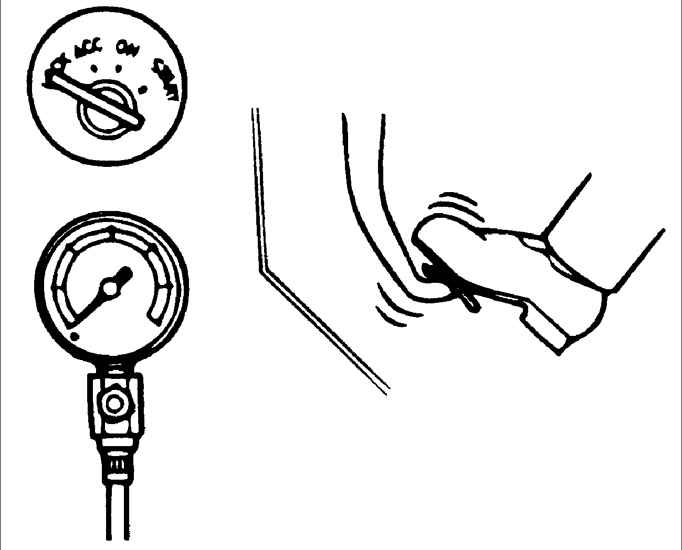

Проверка удержания вакуума
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель. |
| 2. Выключите двигатель когда вакуумметр покажет
разрежение 66,7 кПа (500 мм.рт.ст.). |
| 3. Наблюдайте за показаниями вакуумметра в
течение 15 с. Если вакуумметр показывает разрежение 63,3–66,7 кПа
(475–500 мм.рт.ст.), значит вакуумный усилитель работает нормально.
|
|

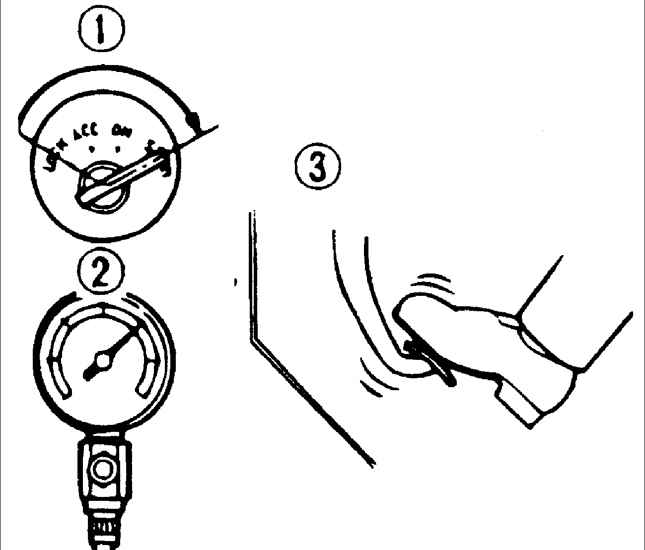

Проверка вакуума под нагрузкой
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель. |
| 2. Нажмите педаль тормоза с усилием 196 Н (20
кг). |
| 3. При нажатой педали тормоза выключите двигатель,
когда вакуумметр покажет разрежение 66,7 кПа (500 мм.рт.ст.). |
| 4. Наблюдайте за показаниями вакуумметра в течение
15 с. Если вакуумметр показывает разрежение 63,3–66,7 кПа (475–500
мм.рт.ст.), значит вакуумный усилитель работает нормально. |
|
Проверка гидравлического давления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Если при выключенном двигателе (разрежение
0 кПа) гидравлическое давление находится в требуемых пределах, значит,
вакуумный усилитель работает нормально.
|
Усилие, прикладываемое к педали тормоза,
Н
|
Давление жидкости, кПа
|
|
196
|
12,171
|
|
 |
2. Пустите двигатель. Когда разрежение
достигнет 66,7 кПа (500 мм.рт.ст.), нажмите педаль тормоза и проверьте
гидравлическое давление. Если гидравлическое давление находится в
требуемых пределах, значит, вакуумный усилитель работает нормально.
|
Усилие, прикладываемое к педали тормоза,
Н
|
Давление жидкости, кПа
|
|
196
|
82,165
|
|
|
|
