12.17. Замена лампочек

Передние указатели поворотов/ подфарники

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях Ford Probe открутите крепежные винты и отогните край вставки колесной ниши для доступа к лампочке.
	2. На моделях Ford Probe поверните против часовой стрелки и снимите патрон с лампочкой указателя поворотов (А) и подфарника (В).
	3. На моделях Mazda открутите крепежный болт (указан стрелкой) и снимите указатель поворотов. Поверните патрон с лампочкой и достаньте его из фары.
4. Замените лампочку.
5. Установка проводится в обратном порядке снятия.

Задние указатели поворотов, огни стоп-сигнала и габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника/ заднюю дверь.

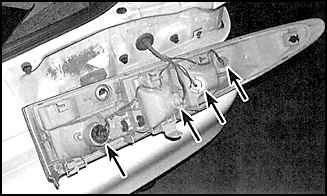

2. На моделях Probe открутите верхний крепежный винт (фото слева) и снимите блок-фару (фото справа).
	3. На моделях Mazda отогните панель отделки и открутите крепежные винты держателя лампочек.
4. Поверните патрон с лампочкой против часовой стрелки и достаньте патрон. Замените лампочку.
5. Установка проводится в обратном порядке снятия.

Верхний фонарь стоп-сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь/ крышку багажника.
	2. На моделях Probe снимите боковые панели отделки, затем снимите пластиковый штифт (указан стрелкой) и снимите центральную панель.
	3. Достаньте патроны с лампочками (указаны стрелками)
	4. На моделях Mazda отожмите пластиковую защелку (указана стрелкой) и снимите кожух фонаря.
5. Достаньте патрон и замените лампочку.
6. Установка проводится в обратном порядке снятия.

Лампочки освещения номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите два фонаря освещения номерного знака.
2. Замените лампочки.

Лампочки освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите рассеиватели для доступа к лампочкам (указаны стрелками).
	2. Снимите рассеиватель для доступа к лампочке (указана стрелкой).
	3. Открутите крепежный винт (указан стрелкой) и снимите рассеиватель.
	4. Снимите рассеиватель.
5. Замените лампочки.

Лампочки освещения приборного щитка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите приборный щиток.
	2. Поверните патрон с лампочкой против часовой стрелки и снимите его с приборного щитка.
3. Замените лампочку.
4. Установка проводится в обратном порядке снятия.
