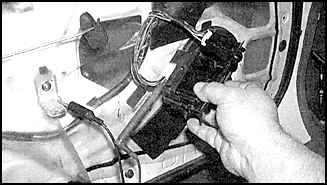

12.23. Электрические стеклоподъемникиСистема электрических стеклоподъемников состоит из выключателя, электроприводов,
механизмов стеклоподъемников и соединительных проводов.
Таблица проводимости центрального выключателя стеклоподъемников
– модели Ford Probe
| Положение выключателя
|
Напряжение на клемме
|
| Левый выключатель, подъем
|
Зелено-синий провод
|
| Левый выключатель, опускание
|
Красно-синий провод
|
| Левый кнопочный выключатель, опускание
|
Красно-синий провод
|
| Правый выключатель, подъем
|
Зелено-белый провод
|
| Правый выключатель, опускание
|
Красно-белый провод
|
| Правый кнопочный выключатель, опускание
|
Красно-белый провод
|

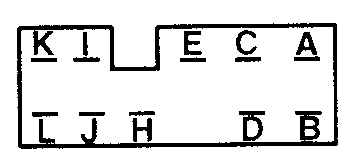

Идентификация клемм центрального выключателя стеклоподъемников – модели
Mazda 626 до 1997 г. выпуска
Таблица проводимости центрального выключателя стеклоподъемников
– модели Mazda 626 до 1997 г. выпуска
| Положение выключателя
|
Проводимость между клеммами
|
| Стеклоподъемник на двери водителя, опускание
|
А и J, H и L
|
| Стеклоподъемник на двери водителя, подъем
|
А и L, H и J
|
| Стеклоподъемник на двери пассажира, опускание
|
А и В, D и Н
|
| Стеклоподъемник на двери пассажира, подъем
|
A и D, В и Н
|
| Стеклоподъемник на левой задней двери, опускание
|
А и I, К и Н
|
| Стеклоподъемник на левой задней двери, подъем
|
А и К, I и Н
|
| Стеклоподъемник на правой задней двери, опускание
|
А и С, Е и Н
|
| Стеклоподъемник на правой задней двери, подъем
|
А и Е, С и Н
|

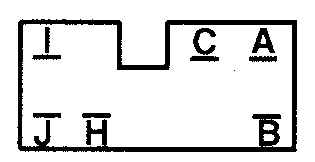

Идентификация клемм центрального выключателя стеклоподъемников – модели
Mazda MX-6
Таблица проводимости центрального выключателя стеклоподъемников
– модели Mazda MX-6
| Положение выключателя
|
Проводимость между клеммами
|
| Стеклоподъемник на двери водителя, опускание
|
А и J, B и C
|
| Стеклоподъемник на двери водителя, опускание
|
А и J, B и C
|
| Стеклоподъемник на двери пассажира, опускание
|
C и H, I и J
|
| Стеклоподъемник на двери пассажира, подъем
|
C и I, H и J
|
| Кнопочный выключатель, опускание стекла
|
А и J, В и С
|
| Стеклоподъемник на двери водителя выключен
|
А, В и С
|
| Стеклоподъемник на двери пассажира выключен
|
С, Н и I
|
|
