12.9. Выключатели на панели приборов

При включении между клеммами В и С должна быть проводимость.

Подайте напряжение аккумулятора на клеммы 3 (+) и 5 (-), при нажатии на кнопку выключателя на клемме 4 должно присутствовать напряжение аккумулятора.

При включении между клеммами 4 и 5 должна быть проводимость.

При включении между клеммами В и D должна быть проводимость.

При включении между клеммами А и В должна быть проводимость.

При включении между клеммами А и В должна быть проводимость.

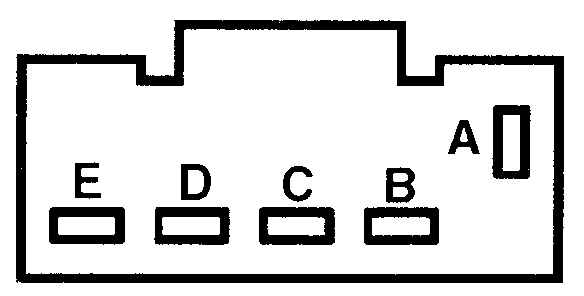

При включении между клеммами С и D должна быть проводимость, при выключении проводимость должна быть между клеммами С и Е.

Регулятор яркости лампочек освещения приборного щитка

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте работу регулятора. Проверьте соединительные провода и подачу напряжения на регулятор. Замените регулятор, если необходимо. 2. Снимите панель отделки и снимите регулятор с панели.

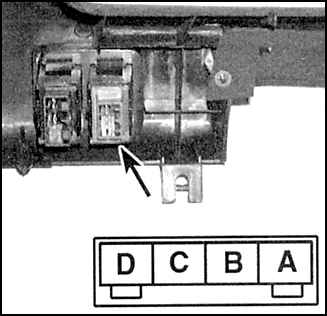

Выключатель системы аварийной сигнализации (модели Mazda)

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите выключатель и проверьте его работу: между клеммами А и В должна быть проводимость, когда выключатель находится в положении On. 2. Снимите панель отделки, отсоедините разъем подключения и снимите выключатель.

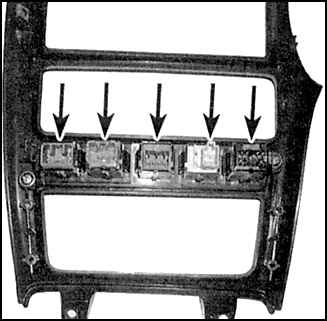

Выключатели обогревателя заднего стекла, противотуманных фар, стеклоочистителя/ омывателя заднего стекла и привода фар головного света

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите выключатель и проверьте его на проводимость (см. выше). 2. Снимите соответствующую панель отделки (выключатели крепятся на обратной стороне). Отсоедините разъем подключения выключателя, освободите крепежные зажимы и снимите выключатель.
