12.8. Выключатель зажигания и барабан замка

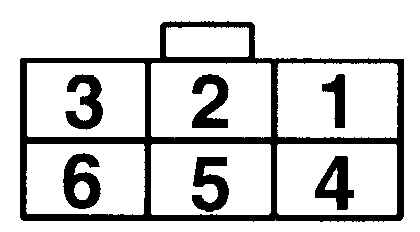

Идентификация клемм выключателя зажигания

Таблица проводимости выключателя зажигания

Положение ключа в замке зажигания	Проводимость между клеммами
Асс	2 и 6
On	2, 4 и 6; 1 и 5
Start	2 и 4; 3 и 5

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите кожухи рулевой колонки.
	3. Отсоедините разъем подключения выключателя зажигания.
4. Проверьте наличие проводимости между клеммами выключателя, руководствуясь Таблицей проводимости выключателя зажигания.
5. Проверьте работу барабана замка.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора. Снимите кожухи рулевой колонки.

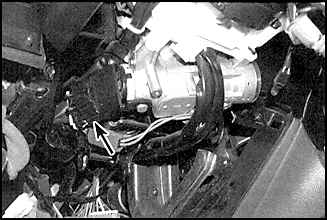

	2. Отсоедините разъем подключения, открутите крепежный винт (указан стрелкой) и снимите выключатель.
Барабан замка
3. Снимите кожухи рулевой колонки и нижнюю панель отделки.
	4. Отсоедините тросик (А) от замка зажигания, высверлите срезные болты (В) и снимите замок зажигания.
5. Высверлите крепежные заклепки и снимите барабан замка.
6. Установка проводится в обратном порядке снятия.
