3.6.4.1.2. Задний зубчатый ременьСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Предупреждение
 При этом стирается
содержимое электронных запоминающихся устройств, например код радиоприемника.
Перед отключением аккумулятора следует прочитать
подраздел 2.11.
|
| 1. Отсоедините кабель отрицательной
массы от аккумулятора. |
| 2. Снимите свечи накаливания. |
|

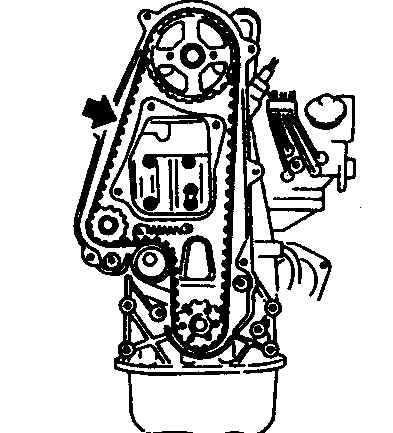

3. При предстоящей повторной
установке зубчатого ремня замаркируйте его. При этом следует нанести
на ремень чертилкой стрелку направления вращения. Двигатель вращается
по часовой стрелке. |
|
Установка
Предупреждение
Зубчатый ремень не перегибайте
и не сворачивайте. Обязательно заменяйте загрязненные, поврежденные или изношенные
ремни. Проверьте равномерность и легкость хода натяжного ролика.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для поворота распределительного вала поднимите
переднее колесо автомобиля, установите 5-ю передачу и поворачивайте
колесо рукой. |
Предупреждение
Ни в коем случае
не поворачивайте за колеса распределительного вала во избежание
перегрузки переднего зубчатого ремня.
|
| 2. Наложите зубчатый ремень. При наложении
старого ремня накладывать в соответствии с нанесенной стрелкой направления
вращения. |
Предупреждение
Убедитесь,
что ремень хорошо охватывает колеса и не провисает.
|
|
Натяжение
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте болт натяжного ролика
настолько, чтобы ролик мог двигаться к зубчатому ремню под усилием
пружины.
|
| 2. Проверните коленчатый вал на
два оборота по часовой стрелке до совпадения меток на распределительном
вале и на задней плате. Еще раз убедитесь, что все метки совпадают. |
| 3. Затяните болт натяжного ролика
с усилием 25 Н.м. |
| 4. Проверните коленчатый вал на
два оборота в направлении вращения двигателя и еще раз проверьте регулировку. |
 |
5. Проверьте натяжение зубчатого
ремня. Отрезок ремня между колесами водяного насоса и распределительного
вала должен прогибаться на 9,5–12,0 мм от усилия в 10 кг (сильный
нажим пальцем), если это не так, освободите болт натяжного ролика
и еще раз натяните ремень. |
| 6. Установите и закрепите с усилием
10 Н.м. задний кожух зубчатого ремня.
|
| 7. Установите свечи накаливания.
|
| 8. Подсоедините кабель отрицательной
массы к аккумулятору.
|
| 9. Если имеются часы, выставьте
время и задайте охранный код радиоприемника.
|
|
|
