12.15. Передняя пепельница

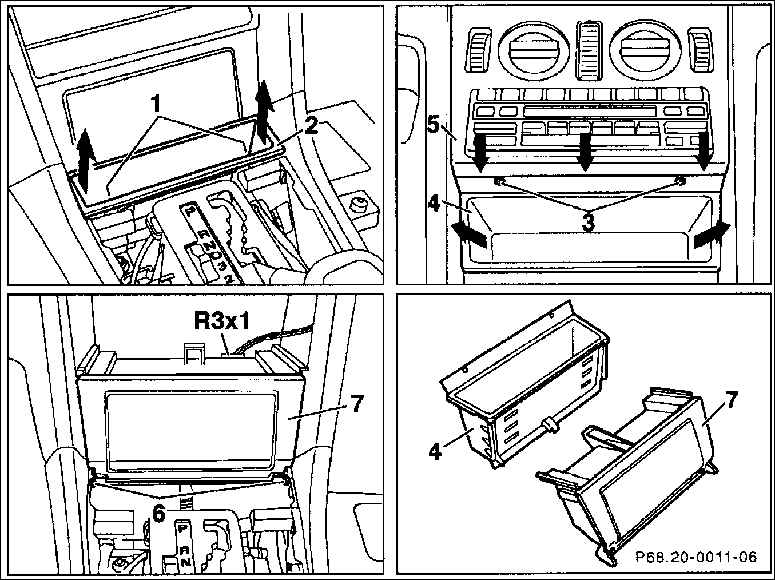

1. Винт
2. Оболочка
3. Винт
4. Отделение для очков
5. Оболочка средней консоли
6. Винт
7. Корпус пепельницы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите защитное покрытие рычага переключения.
2. Выкрутите винт (1) и извлеките оболочку (2) наверх.
3. Выкрутите винт (3) и извлеките карман для очков (4). Для этого снимите верхний фланец крепления кармана для очков (стрелки) вниз через оболочку средней консоли (5).
4. Выкрутите винт (6) и извлеките корпус пепельницы.
5. Разъем провода (R3x1) отсоедините от корпуса пепельницы.

Установка

Установка производится в порядке, обратном снятию.
