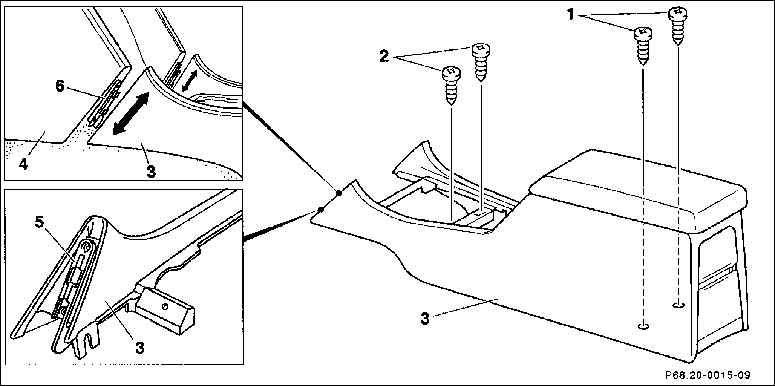

12.16. Средняя консоль
|
|
1. Задние винты
2. Передние винты
3. Средняя консоль |
4. Приборная панель
5. Подвижное штеккерное соединение |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите защитное покрытие рычага переключения.
|
| 2. Снимите пепельницу спереди.
|
| 3. Извлеките ковровую вставку в средней консоли
и отвинтите винты (1).
|
| 4. Отвинтите винты (2).
|
| 5. Приподнимите среднюю консоль (3) спереди
настолько, чтобы подвижное штеккерное соединение (5) к приборной панели
(4) освободилось.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте положение и наличие зажимных гаек
для винтов крепления. Проследите, чтобы кабели не были прижаты к переключателям
обслуживания.
|
| 2. Вставьте среднюю консоль в подвижное штеккерное
соединение и завинтите.
|
| 3. Установите пепельницу и защитное покрытие
рычага переключения. Скомплектуйте среднюю консоль.
|
|
|
|
