12.29. Решетка радиатора / эмблема Mercedes

Решетка радиатора вставляется спереди в обрамление капота двигателя и привинчивается. Эмблема Mercedes закрепляется дальше сзади в лакированной области капота двигателя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

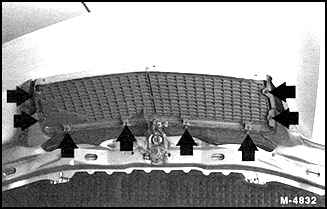

1. Выкрутите болты (стрелки) и снимите по направлению вперед обшивку радиатора.
2. Демонтируйте эмблему Mercedes. Для этого потяните сильно снизу пружинную скобу трубным ключом по направлению вниз, поверните примерно на 90° (1/4 оборота) влево и зафиксируйте концы скобы в предусмотренных для них пазах. Затем вытяните эмблему Mercedes вверх из капота двигателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите решетку радиатора и завинтите.
2. Вставьте сверху эмблему Mercedes, потяните вниз трубным ключом пружинную скобу и поверните вправо на 90°.
